전력 소자용 연납땜 다이 접착 공정

전력 소자용 연납땜 다이 접착 공정

July 30, 2026

연납땜 다이 접착은 전력 반도체 패키징에 널리 사용되는 접합 공정입니다. 다이 접착층은 반도체 다이와 리드프레임, 구리 기판, 세라믹 기판 또는 모듈 베이스플레이트 사이에 기계적 결합과 열-전기적 경로를 형성합니다. 다이 접착층은 열 방출, 전기 저항, 기계적 응력 및 패키지 신뢰성에 직접적인 영향을 미치므로 솔더량, 젖음성, 본드 라인 두께, 다이 기울기, 분위기 및 냉각을 안정적으로 제어하는 ​​것이 필수적입니다.

이 응용 가이드에서는 연납땜 다이 접착이 사용되는 분야, 공정 작동 방식, 가장 주의해야 할 결함, 그리고 생산 솔루션을 선택하기 전에 평가해야 할 장비 기능에 대해 설명합니다.

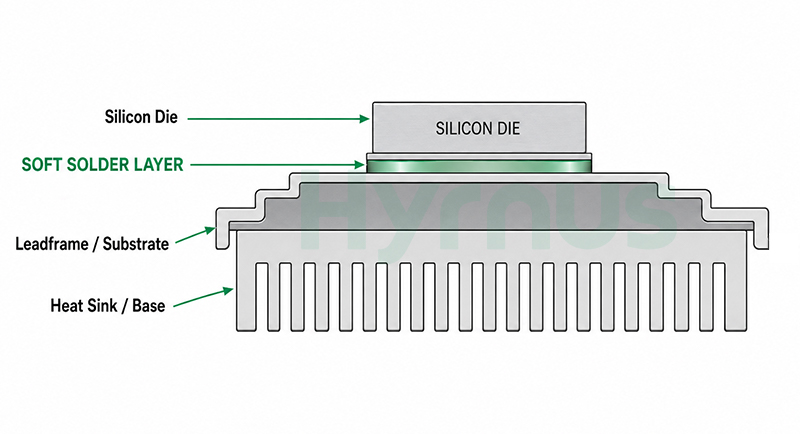

Soft solder die attach process

1. 소프트 솔더 다이 접착이란 무엇입니까?

연납 다이 접착은 일반적으로 주석을 기반으로 하고 은, 납, 인듐 또는 비스무트와 같은 원소가 결합된 저융점 금속 합금을 사용하여 다이 뒷면과 패키지 캐리어 사이에 야금학적 접합부를 형성합니다. 납땜 용어에서 녹는점이 450°C 미만인 필러 금속은 일반적으로 연납으로 분류됩니다.



이 공정은 온도, 시간, 압입력 및 분위기의 제어된 조합 하에서 완료됩니다. 솔더가 녹아 양쪽 표면을 적시면, 조립체를 냉각시켜 접합부를 응고시킵니다. 이렇게 형성된 층은 열과 전류를 전달하는 동시에 다이, 솔더 및 캐리어 재료의 열팽창 계수 차이로 인해 발생하는 열기계적 응력을 견뎌야 합니다.



왜 그 과정이 여전히 중요한가?

  • 다이에서 리드프레임, 기판 또는 베이스플레이트로의 효과적인 열 전달
  • 다이 뒷면이 전류 경로의 일부를 형성하는 패키지용 저저항 전기 연결
  • 열 순환 중 스트레스 완충 능력
  • 검증된 재료와 생산 설비를 바탕으로 하는 성숙한 공정 범위
  • 대량 전력 소자 패키징을 위한 경쟁력 있는 재료 및 장비 비용







2. 연납땜 다이 접착은 어디에 사용되나요?

연납땜 다이 접착 방식은 효율적인 열 전달 경로와 안정적인 후면 연결이 필요한 전력 패키지에 일반적으로 사용됩니다. 일반적인 적용 분야는 다음과 같습니다.

  • TO-220, TO-247, TO-252, DPAK 및 PDFN 패키지를 포함한 전력 개별 소자
  • 파워 MOSFET 및 파워 다이오드
  • 정류 브리지 및 엄선된 전력 IC 패키지
  • 지능형 전력 모듈 및 엄선된 IGBT 모듈 구조
  • 자동차 시스템, 산업용 전원 공급 장치, 태양광 인버터, 충전 장비 및 데이터 센터 전력 관리에 사용되는 전력 전자 장치



연납의 적합성은 패키지 구조, 작동 온도, 전력 사이클링 요구 사항, 규격 준수, 기판 금속화 및 목표 비용에 따라 달라집니다. 접합 온도가 매우 높거나 전력 사이클링 요구 사항이 까다로운 응용 분야의 경우, 다른 다이 접착 기술을 평가해야 할 수도 있습니다.







3. 연납땜 다이 접착 공정은 어떻게 작동합니까?

정확한 순서는 솔더 형태와 패키지 디자인에 따라 다르지만, 일반적인 자동화 공정에는 다음과 같은 단계가 포함됩니다.



1단계: 리드프레임 또는 기판 예열

리드프레임 또는 기판은 가열된 트랙이나 본딩 스테이션으로 들어갑니다. 예열은 열 충격을 줄이고, 솔더 용융을 촉진하며, 접착 영역이 안정적으로 젖음질하도록 준비합니다. 일부 연속 연납땜 시스템에서는 가열 공정 영역이 300~400°C 범위에서 작동할 수 있으며, 실제 설정 온도와 인터페이스 온도는 솔더 합금, 패키지 질량 및 요구되는 열 프로파일에 맞춰 조정해야 합니다.



2단계: 납땜 공급 및 성형

정밀하게 제어된 양의 납땜 재료가 접착 위치에 공급됩니다. 납땜 와이어 또는 리본을 사용하는 경우, 장비는 다이 크기와 필요한 납땜량에 따라 정해진 길이로 재료를 절단하거나 공급합니다. 그런 다음 성형 도구 또는 스탬프를 사용하여 용융된 납땜 재료를 다이 배치 전에 반복 가능한 형태로 펼칠 수 있습니다.



3단계: 금형 집어 올리기, 정렬 및 배치

진공 콜릿이 웨이퍼 또는 캐리어에서 개별 다이를 집어 올립니다. 비전 시스템은 다이와 목표 위치를 식별하고, 정렬 보정을 적용한 후, 제어된 힘으로 용융 또는 준비된 솔더 층 위에 다이를 배치합니다.



4단계: 결합 형성 및 냉각

온도, 유지 시간 및 압입력을 제어하여 젖음성과 금속 결합을 촉진합니다. 그런 다음 어셈블리를 제어된 냉각 영역을 통과시켜 과도한 다이 움직임, 기울기 또는 잔류 응력 없이 솔더가 응고되도록 합니다.



5단계: 검사 및 공정 검증

생산 라인에 따라 검사에는 금형 위치 확인, 금형 기울기 측정, 접합선 평가, 표면 검사 및 기포 확인을 위한 X선 분석이 포함될 수 있습니다. 또한 공정 데이터는 추적성을 위해 제품 식별 정보와 연동될 수 있습니다.



일반적인 납땜 공급 옵션

납땜 형태주요 특징일반적인 사용
납땜선연속 릴 공급 및 프로그래밍 가능한 길이 제어반복 가능한 금형 크기를 이용한 대량 생산
솔더 리본평면 형상 및 제어된 너비특정 패키지 또는 다이 형식
미리 성형된 납땜정의된 형태와 부피납땜량 제어가 매우 중요한 애플리케이션
솔더 페이스트배치 전에 인쇄되거나 배포됨특수 공정 흐름 또는 기판 구성







4. 신뢰할 수 있는 다이 접착을 위한 핵심 공정 제어

4.1 공허 제어

솔더 다이 접착층에서 기포는 열 흐름을 방해하고 국부적인 과열점을 유발할 수 있기 때문에 가장 중요한 품질 문제 중 하나입니다. 기포는 기포 내부에 갇힌 가스, 불완전한 젖음, 표면 오염, 불량한 솔더 부피 분포 또는 페이스트나 플럭스가 함유된 재료를 사용할 때 발생하는 휘발성 잔류물로 인해 발생할 수 있습니다.

실질적인 공극 감소 조치에는 다음이 포함됩니다.

  • 제어된 가열, 최고 온도, 유지 시간 및 냉각을 통해 안정적인 열 프로파일을 개발합니다.
  • 깨끗하고 호환 가능한 다이 후면 및 캐리어 금속화 유지
  • 제어된 납땜량과 반복 가능한 성형 형상을 사용하여
  • 질소 또는 기타 적합한 저산소 공정 분위기를 통해 산화를 줄입니다.
  • 포장 및 공정 흐름에 추가적인 가스 제거가 필요한 경우 진공 보조 리플로우를 적용합니다.
  • 사용 플라즈마 표면 처리 납땜 전 청결도 및 습윤성을 개선하기 위해 검증되었습니다.
  • 전체 공극률에만 의존하는 대신 X선 검사를 통해 공극 분포를 확인합니다.

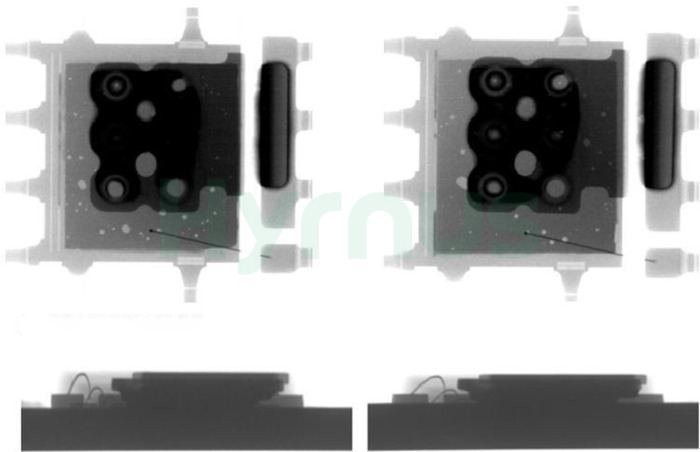

X-ray inspection of voids

4.2 습윤 및 산화 제어

연속적인 금속 계면을 형성하려면 우수한 젖음성이 필수적입니다. 산화된 솔더, 다이 금속화 또는 리드프레임 표면은 젖음성 저하, 불완전한 도포 및 불안정한 접합 강도를 유발할 수 있습니다. 밀폐된 가열 트랙, 제어된 질소 유량, 저산소 모니터링 및 검증된 표면 처리는 산화 관련 결함을 줄이는 데 도움이 됩니다. 인증된 공정에서는 성형 가스를 사용할 수 있지만, 가스 조성 및 안전 관리는 장비 및 공장 요구 사항을 준수해야 합니다.



4.3 접합선 두께 및 다이 기울기

본드 라인 두께는 열 저항, 응력 분포 및 기계적 신뢰성에 영향을 미칩니다. 두께 변화가 심하면 다이가 기울어질 수 있으며, 이는 후속 와이어 본딩 및 패키지 형상에 영향을 미칩니다. 균일한 접합부를 유지하려면 반복 가능한 솔더량, 제어된 성형, 정확한 위치 지정력, 콜릿 상태 및 안정적인 냉각이 모두 중요합니다.



4.4 온도, 힘 및 시간

특정 합금, 금형 크기, 패키지 질량 및 표면 마감에 맞춰 공정 조건을 설정해야 합니다. 다음 값들은 일반적인 생산 설정값이 아닌 초기 장비 성능 참조값으로 유용합니다.

매개변수예시 범위주요 영향
가열 공정 구역일부 시스템에서는 약 300~400°C입니다.납땜 용융, 젖음성, 산화 및 기포 발생 양상
배치 또는 결합력원료 공정 범위에서 약 30~500g솔더 확산, 본드 라인 두께, 다이 기울기 및 다이 응력
결합 또는 체류 시간프로세스에 따라 몇 초 정도 소요될 수 있습니다.습윤 및 야금 접합 형성
산소 농도저산소 제어; 일부 시스템은 200ppm 미만을 목표로 합니다.산화 방지 및 공정 반복성







5. 흔히 발생하는 결함 및 그 원인이 되는 공정상의 문제

관찰된 문제가능한 원인프로세스 응답
높은 배뇨량갇힌 가스, 오염, 불량한 습윤성, 과도한 휘발성 물질 함량, 부적절한 열 프로파일표면 준비, 분위기 제어, 열 프로파일링, 납땜량 제어 및 X선 검증을 개선합니다.
다이 틸트납땜 분포의 불균일성, 불균일한 힘, 콜릿 또는 성형 공구의 마모, 냉각 중 움직임납땜 형성, 배치력, 공구 상태 및 냉각을 안정화합니다.
납땜 범위가 불충분함납땜량 부족, 공급 오류, 젖음 불량, 부정확한 목표 위치공급 길이를 교정하고, 표면을 검사하고, 비전 정렬을 확인하고, 납땜 형상을 모니터링합니다.
납땜 과다 유출과도한 납땜, 높은 압력, 과도한 온도 또는 유지 시간납땜량을 줄이고, 납땜력을 최적화하며, 온도 제어를 강화하십시오.
다이 시프트불안정한 위치 선정, 과도한 납땜 흐름, 진동 또는 제어되지 않은 냉각배치 동작, 체류 시간, 운송 안정성 및 냉각을 최적화합니다.
산화 또는 비습윤성높은 산소 농도, 오염된 표면, 부적절한 금속화 또는 프로파일대기 모니터링, 세척, 재료 호환성 및 프로파일 개발을 개선합니다.







6. 연납땜 다이 접착기는 어떤 기능을 제공해야 할까요?

완전한 생산 시스템은 금형 취급, 솔더 공급, 열처리, 분위기 제어 및 검사를 통합적으로 조정해야 합니다. 주요 하위 시스템은 일반적으로 다음과 같습니다.

  • 웨이퍼 로딩, 다이 배출 및 진공 픽업 시스템
  • 금형 및 부착 위치 인식을 위한 비전 정렬
  • 와이어, 리본, 프리폼 또는 페이스트 기반 공정을 위한 프로그래밍 가능한 솔더 공급 장치
  • 반복 가능한 온도 제어 기능을 갖춘 가열 트랙 또는 접합 단계
  • 위치 고정력 제어 및 적절한 콜릿 또는 접착 헤드 옵션
  • 가스 유량 및 산소 모니터링 기능을 갖춘 밀폐형 저산소 공정 챔버
  • 리드프레임 또는 기판 핸들링 시 안정적인 인덱싱 기능 제공
  • 공정 레시피 관리, 알람 기록, 검사 인터페이스 및 추적성 지원

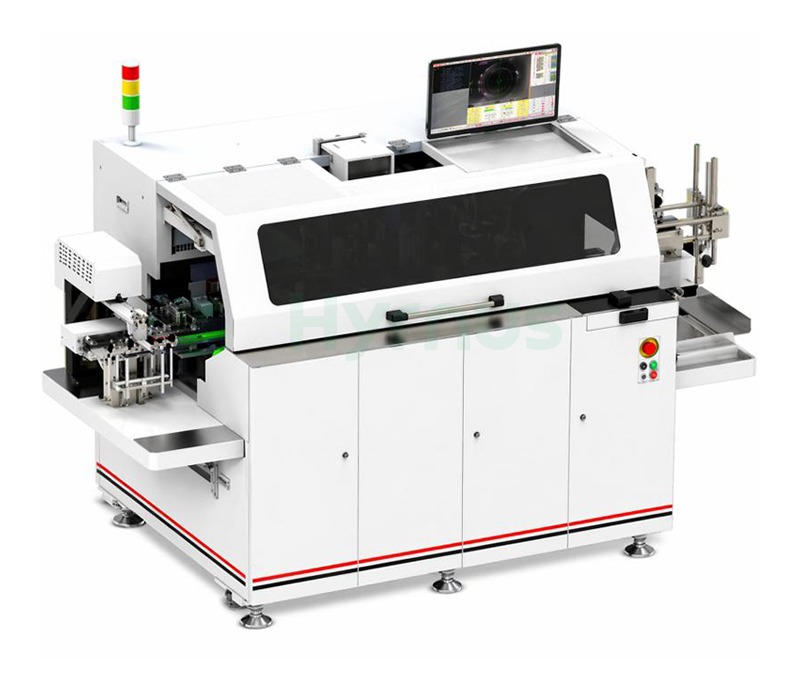

Soft Solder Die Bonder

장비 선정 체크리스트

선택 영역확인 질문
패키지 및 기판 호환성리드프레임 너비, 스트립 형식, 기판 유형, 패키지 제품군 및 가열 방식을 확인하십시오.
다이 및 웨이퍼 범위최소 및 최대 다이 크기, 다이 두께, 웨이퍼 크기, 웨이퍼 프레임 형식, 다이 배출 기능을 확인하십시오.
납땜 재료 및 형태합금 호환성과 기계가 와이어, 리본, 프리폼 또는 페이스트를 지원하는지 확인하십시오.
배치 성과목표 제품에 대한 정확도, 반복성, 힘 제어, 금형 회전 및 실제 사이클 시간을 평가합니다.
열처리 능력가열 구역 설계, 온도 균일성, 레시피 제어, 유지 시간 및 냉각 안정성을 검토하십시오.
분위기 조절챔버 밀봉, 질소 또는 적합한 성형 가스 공급, 산소 모니터링, 배기 및 안전 설계를 확인하십시오.
품질 관리다이 기울기 측정, 솔더 형상 검사, X선 통합, 경보, SPC 및 추적성 옵션을 평가합니다.
전환 및 유지보수공구 교체, 레시피 변경, 소모품 접근성, 청소 및 예방 유지보수 요구 사항을 검토하십시오.
공장 통합상류 및 하류 인터페이스, MES 또는 SECS/GEM 요구 사항, 데이터 형식 및 라인 레이아웃 제약 조건을 확인하십시오.







결론

연납 다이 접착은 효과적인 열 및 전기적 성능과 안정적인 생산 기반을 결합한 중요한 공정으로, 전력 반도체 패키징에 필수적입니다. 안정적인 결과는 솔더 합금뿐만 아니라 표면 상태, 솔더 주입량 제어, 분위기, 열 프로파일링, 접착력, 다이 정렬 및 냉각 제어 등 다양한 요소에 따라 달라집니다.

생산 시스템을 평가할 때는 장비가 패키지 형식, 다이 및 웨이퍼 범위, 솔더 형태, 처리량 목표, 검사 계획 및 공장 통합 요구 사항과 일치하는지 확인해야 합니다. 공정 능력은 주요 사양만 보고 선택하기보다는 실제 적용 시험을 통해 검증해야 합니다.



히르누스 당사는 전력 소자 제조를 위한 반도체 패키징 장비 및 공정 중심 구성 지원을 제공합니다. 당사 웹사이트를 방문하십시오. 다이 본딩 장비호환 가능한 다이 접착 플랫폼 및 지원 공정 모듈을 위한 솔루션입니다.

패키지별 공정 평가, 장비 구성 또는 라인 통합 요구 사항의 경우, 저희 엔지니어링 팀에 문의하십시오. 다이 크기, 웨이퍼 형식, 패키지 유형, 솔더 재료, 목표 생산 능력 및 품질 요구 사항을 알려주세요.





자주 묻는 질문

연납땜 다이 접착의 주된 목적은 무엇입니까?

반도체 다이와 리드프레임, 기판 또는 모듈 베이스플레이트 사이에 기계적, 열적, 그리고 종종 전기적 연결을 생성합니다.

다이 접착에 사용할 수 있는 솔더 형태는 무엇입니까?

일반적인 옵션으로는 솔더 와이어, 리본, 프리폼 및 솔더 페이스트가 있습니다. 선택은 패키지 설계, 솔더량 허용 오차, 생산량 및 공정 흐름에 따라 달라집니다.

전력 소자 패키징에서 빈 공간이 문제가 되는 이유는 무엇입니까?

공극은 열 전달 경로를 차단하고 특정 부위에 온도를 집중시킬 수 있습니다. 따라서 X선 검사를 통해 공극의 크기, 위치 및 분포를 평가해야 합니다.

연납은 SiC 또는 GaN 소자에 적합한가요?

일부 패키지 설계에는 적합할 수 있지만, 높은 접합 온도와 까다로운 전력 사이클이 요구되는 응용 분야에서는 소결 은이나 기타 고급 접착 재료와의 비교가 필요한 경우가 많습니다.
