광학 장치용 와이어 본딩

레이저 다이오드(LD), 포토다이오드(PD), VCSEL, 광 트랜시버 및 LiDAR 부품을 포함한 광학 장치는 안정적인 광학 성능과 장기적인 신뢰성을 보장하기 위해 매우 신뢰할 수 있는 전기적 상호 연결이 필요합니다. 사용 가능한 상호 연결 기술 중에서, 와이어 본딩 접착 정확도가 뛰어나고 접촉 저항이 낮으며 대량 생산에 적합하기 때문에 가장 널리 채택되는 솔루션 중 하나로 남아 있습니다.

기존 IC 패키징과 비교했을 때, 광학 소자 패키징은 접합 정밀도, 응력 제어, 열 관리 및 신호 무결성에 더욱 엄격한 요구 사항을 제시합니다. 잘 제어된 와이어 본딩 공정은 전기적 성능을 향상시킬 뿐만 아니라 광 결합 효율을 유지하고 소자의 수명을 연장하는 데에도 도움이 됩니다.

이 가이드는 광학 장치용 와이어 본딩 공정 전체, 권장 장비 및 광통신, VCSEL 모듈, 레이저 다이오드, 포토다이오드 및 LiDAR 시스템에서의 일반적인 응용 분야에 대해 설명합니다.

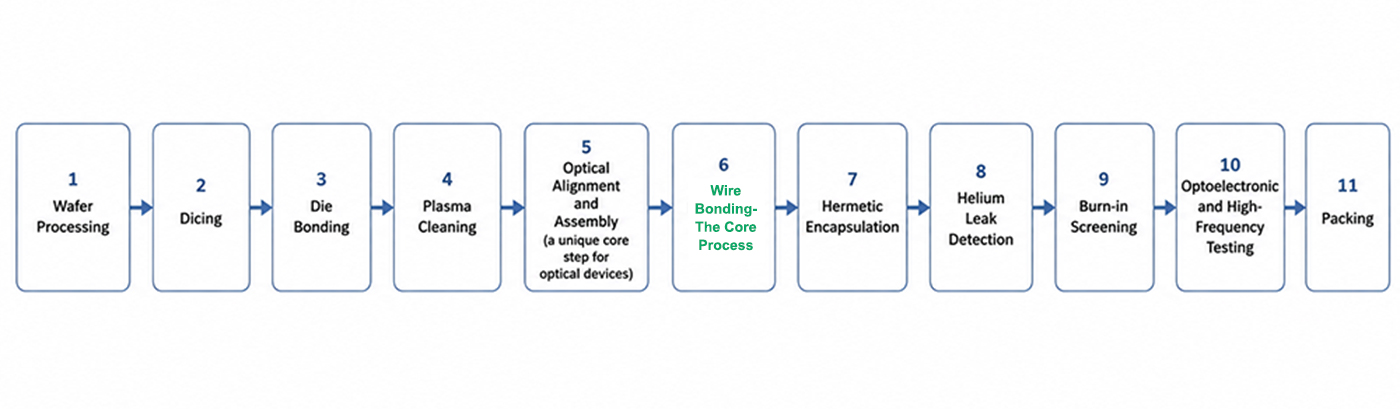

광학 소자 와이어 본딩 공정

와이어 본딩은 광학 장치 패키징에서 가장 중요한 단계 중 하나로, 전기적 성능, 신호 무결성 및 장기적인 신뢰성에 직접적인 영향을 미칩니다.

1. 웨이퍼 가공

광학 칩은 반도체 웨이퍼 상에서 제작된 후 개별 다이로 분리됩니다.

2. 깍둑썰기

레이저 스텔스 또는 얇은 날 톱질을 이용하여 개별 칩을 분리함으로써 모서리와 면의 손상을 최소화합니다.

3. 다이 본딩

칩을 기판이나 방열판에 부착하는 과정은 일반적으로 고출력 레이저의 경우 공융 AuSn 납땜을 사용하며, 배치 정확도는 ±1~3µm 이내입니다.

4. 플라즈마 세척

접착 전에 산화물과 유기 잔류물을 제거하기 위해 접착 패드의 표면을 활성화합니다.

5. 광학 정렬 및 조립 (광학 장치 제작에 있어 고유한 핵심 단계)

광섬유/렌즈의 능동 또는 수동 정렬을 통해 결합 효율을 극대화합니다(나노미터 정밀도). 이는 광학 패키지만의 고유한 특징입니다.

6. 와이어 본딩 – 핵심 공정

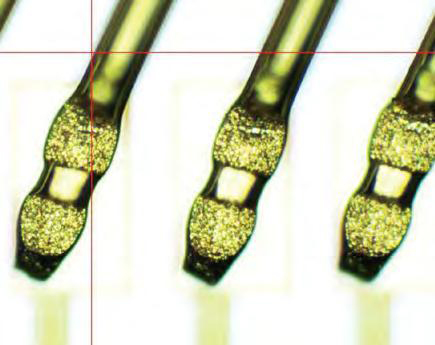

결합 방법 레이저 다이오드, VCSEL 및 고속 포토다이오드의 경우, 웨지 본딩은 볼 본딩보다 훨씬 선호됩니다. 웨지 본딩은 기생 인덕턴스가 낮고, 루프 프로파일이 더 평탄하며, 취약한 광학 면에 가해지는 기계적 스트레스를 줄여주기 때문입니다. 이는 고주파 신호 및 좁은 TO-캔 공진기에 필수적입니다.

전선 재료 순도 99.99% 이상의 금선은 업계 표준으로, 탁월한 내산화성, 일관된 접합성, 그리고 넓은 공정 범위를 제공합니다. 구리선은 가격이 저렴하고 열전도율이 26% 더 높아(401 W/m·K) 열 방출에 유리하지만, 산화를 방지하기 위해 성형 가스(N₂/H₂)를 사용해야 하며 더욱 엄격한 공정 제어가 필요합니다. 팔라듐 코팅 구리선은 비용과 내식성 사이에서 균형 잡힌 대안을 제공합니다.

핵심 결합 매개변수 초음파 출력, 접합력 및 시간의 상호 작용이 접합 품질을 결정합니다. 출력이나 접합력이 부족하면 접합이 약해지고, 과도하면 패드에 크레이터가 생기거나 칩이 손상될 수 있습니다. Au/Al 패드에 20~50µm 금선을 접합할 때 일반적인 범위는 출력 60~120mW, 접합력 20~50gf, 시간 10~30ms이지만, 각 장치에 맞게 최적화해야 합니다.

루프 프로파일 및 스윕 제어 루프 높이는 인덕턴스를 줄이고 뚜껑과의 단락을 방지하면서도 충분한 여유 공간을 확보하기 위해 최소화해야 합니다. 루프 형상(표준, 역방향, 저루프)은 패드 레이아웃에 따라 선택됩니다. 캡슐화 과정에서 와이어 스윕(측면 변위)을 고려해야 합니다. <단락을 방지하려면 스팬의 5%를 확보해야 합니다. 고급 본더는 프로그래밍 가능한 다중 꼬임 루프 시퀀스를 제공합니다.

품질 보증 인라인 AOI 검사는 스티치 모양과 루프 형상을 확인합니다. 와이어 당김 시험은 인장 파괴 강도를 측정합니다(MIL-STD-883 또는 GR-468 기준). 스티치 전단 시험은 접합면 강도를 평가합니다. 현장 초음파 모니터링은 실시간 피드백을 제공하여 불량 접합부를 즉시 거부할 수 있도록 합니다.

7. 밀폐형 캡슐화

불활성 가스 하에서 포장재를 밀봉합니다(TO-캔의 경우 평행 이음매, 버터플라이/박스의 경우 레이저 용접).

8. 헬륨 누출 감지

레이저 장비의 필수 인증 기준인 패키지 밀봉성을 검증합니다.

9. 번인 스크리닝

고온에서 전력을 공급하는 번인 테스트를 통해 초기 고장을 방지합니다.

10. 광전자 및 고주파 테스트

테스트에는 광 출력, 임계 전류, 파장, 응답도 및 S-파라미터가 포함됩니다.

11. 포장

배송을 위한 최종 포장입니다.

광학 장치 패키징에서 와이어 본딩이 중요한 이유는 무엇일까요?

초소형 광학 칩용 고정밀 접합

광칩 본딩 패드는 매우 작습니다. VCSEL 패드의 크기는 95µm × 157µm에 불과하며, 와이어 직경은 20~25µm에 그칩니다. 와이어 본딩은 마이크론 수준의 정밀도를 구현하여 광칩의 엄격한 위치 지정 요구 사항을 충족합니다. 광전자 칩은 본딩 응력에 매우 민감하기 때문에 금 볼 본딩 또는 정밀 웨지 본딩이 거의 보편적으로 사용됩니다.

안정적인 전기적 성능과 낮은 접촉 저항

와이어 본딩은 초음파 에너지와 힘에 의해 계면에서 발생하는 소성 변형을 통해 금속학적 결합을 형성합니다. 이러한 고체 결합은 접촉 저항을 극히 낮춰 고주파 신호의 고충실도 전송을 보장합니다. 광 통신 장치의 경우, 낮은 기생 인덕턴스는 특히 중요합니다.

다양한 전선 재질을 지원하여 유연한 적용이 가능합니다.

와이어 본딩 기술은 금, 구리 및 알루미늄 와이어를 지원합니다.

금선 - 탁월한 화학적 안정성과 산화 저항성을 지닌 금 소재는 광학 장치 패키징에 가장 적합합니다. 금선 본딩은 VCSEL 및 기타 고급 장치에서 탁월한 성능을 발휘하여 고객 사양을 뛰어넘습니다. 금 순도는 99.99% 이상이어야 합니다.

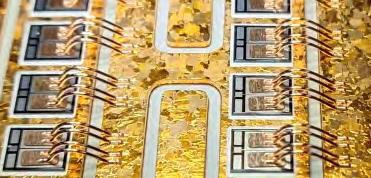

구리선 – 열전도율은 401 W/(m·K)로 금보다 26% 높아 우수한 열 방출 성능을 제공하며, 가격은 금선 대비 10~30%에 불과합니다. 그러나 구리는 산화되기 쉽고 공정 조건이 금보다 까다롭습니다. 산화는 접합 과정에서 질소/수소 혼합 가스를 주입하여 완화할 수 있습니다.
팔라듐 코팅 구리선 구리의 비용 효율성과 금의 산화 저항성을 결합하여 광전자 패키징 분야에서 점점 더 주목받고 있습니다.

대량 생산에 적합합니다

와이어 본딩은 성숙한 자동화 장비와 확립된 공정 덕분에 높은 효율을 자랑합니다. 본딩 불량률은 25ppm 미만이며, 본드 패드 피치는 20µm까지 축소 가능하여 광학 기기의 대량 생산 요구 사항을 충족합니다. VCSEL 어레이와 같은 다채널 기기의 경우, 다중 와이어 병렬 본딩도 지원됩니다.

권장 장비

장비	목적	주요 사양
자동 와이어 본더	정밀 전기 상호 연결	나노미터-수평 위치 지정, 제한된 영역을 지원합니다.공동 작업, 쐐기-결합 모드
공융 다이 본더	높은-정밀 칩 배치	배치 허용 오차 ±1-3 µm
플라즈마 클리너	본드 패드의 표면 활성화	산화물 및 유기 잔류물을 제거합니다.
자동 광학 검사(AOI) 시스템	채권 품질 검사	바느질 모양과 와이어 루프 형태를 검사합니다.
볼 전단/와이어 인장 시험기	결합 강도 검증	결합 신뢰성을 평가합니다

일반적인 적용 사례

광 트랜시버 - 고속 모듈용 COB(칩온보드) 통합에서 고밀도 다중 채널 와이어 본딩
레이저 다이오드 - 고출력 장거리 광통신 장치는 버터플라이 패키지 형태로 제공되며, 여러 개의 신호선, 온도 제어선 및 전원 공급선 본딩이 필요합니다.
포토다이오드 – 웨지 본딩 상호 연결을 사용하는 TO-can 패키지
VCSEL 모듈 - 렌즈 정렬 및 다중 채널 병렬 와이어 본딩이 필요한 LiDAR 및 3D 센싱 애플리케이션의 경우, VCSEL 상단 접점에는 금 와이어 본딩이 선호되는 상호 연결 방식입니다.
LiDAR 구성 요소 – 128채널 광 위상 배열(OPA)과 같은 복잡한 장치용 전기 배선 접합
적외선 센서 및 검출기 - 접착 강도의 높은 일관성을 요구함

광학 장치용 와이어 본더 선택 방법

장치	추천 기종	목
VCSEL	자동 웨지 와이어 본더	HY-WB900
레이저 다이오드	정밀 웨지 본더	HY-WBH790
포토다이오드	볼/웨지 와이어 본더	HY-LS3000
광 트랜시버	고속 자동 와이어 본더	HY-WB700P
LiDAR 모듈	멀티채널 와이어 본더	HY-HW3850

Hyrnus를 선택해야 하는 이유

17년 이상의 경력
맞춤형 솔루션
글로벌 기술 지원
50명 이상의 연구 개발 및 기술 엔지니어
40개 이상의 국가 및 지역에 서비스 제공
200개 이상의 프로젝트 완료

완벽한 광학 장치 패키징 솔루션을 찾고 계십니까?

광학 소자 와이어 본딩 패키징은 정밀 다이 접합, 광학 정렬, 웨지 본딩, 밀폐 밀봉 등 여러 핵심 공정을 포함하며, 각 공정은 특수 장비와 전문 기술을 요구합니다. 하이르누스(Hyrnus) 팀은 장비 선정, 공정 최적화, 생산 지원을 아우르는 포괄적인 솔루션을 광전자 산업에 제공하기 위해 최선을 다하고 있습니다.

저희 엔지니어링 팀에 문의하세요.

자주 묻는 질문

광학 장치 패키징에 와이어 본딩이 사용되는 이유는 무엇입니까?

와이어 본딩은 안정적이고 저항이 낮은 전기적 상호 연결을 제공하며, 성숙한 공정, 고도로 자동화된 장비, 대량 생산에 적합하다는 추가적인 장점을 제공합니다. VCSEL과 같이 온도에 민감한 소자의 경우, 와이어 본딩은 광전자 특성을 저하시키지 않고 저온에서 수행할 수 있습니다.

구리선을 광학 장치 와이어 본딩에 사용할 수 있습니까?

네. 구리선은 비용이 저렴하고 열전도율이 우수하지만 산화되기 쉽고 공정 범위가 좁습니다. 광학 장치 패키징에서는 금선이 여전히 가장 신뢰성이 높은 옵션입니다. 전선 재질 선택은 패키지 설계, 공정 요구 사항 및 신뢰성 목표를 고려하여 평가해야 합니다.

광학 장치 와이어 본딩은 표준 IC 와이어 본딩과 어떻게 다른가요?

주요 차이점은 다음과 같습니다.

(1) 광학 장치는 기생 인덕턴스를 줄이기 위해 볼 본딩보다는 웨지 본딩을 거의 독점적으로 사용합니다.

(2) 광학면의 손상을 방지하기 위해 결합 응력을 더욱 엄격하게 제어해야 합니다.

(3) 반도체 재료를 보호하기 위해서는 저온 접합이 필요합니다.

(4) 루프 높이는 뚜껑이나 하우징과의 접촉을 방지하기 위해 엄격하게 제어되어야 합니다.

와이어 본딩의 신뢰성을 어떻게 확보할 수 있을까요?

신뢰성은 다음을 통해 관리되어야 합니다.

(1) 공정 매개변수 최적화 – 초음파 출력, 결합력 및 결합 시간;

(2) 깨끗하고 금속화된 본드 패드 표면을 유지합니다.

(3) 단락이나 패키지와의 접촉을 방지하기 위해 루프 높이와 모양을 엄격하게 제어합니다.

(4) 볼 전단/와이어 당김 테스트 및 번인 스크리닝을 통한 검증. 연구에 따르면 본드 와이어의 높이, 직경 및 곡률은 본드 응력에 상당한 영향을 미칩니다.
