2025년 글로벌 반도체 소재 시장: 규모, 성장 및 주요 동향

June 30, 2026

핵심 요약

전 세계 반도체 소재 매출은 2025년에 732억 달러에 달할 것으로 예상되며, 이는 전년 대비 6.8% 증가한 수치입니다.
포장재 시장은 9.3% 성장하여 웨이퍼 제조 재료 시장의 5.4% 성장보다 빠른 속도를 보였습니다.
대만, 중국 본토, 한국은 전 세계 소재 매출의 약 66.3%를 차지했습니다.
AI, 고성능 컴퓨팅, HBM 및 첨단 패키징은 재료 집약도와 공정 복잡성을 증가시키고 있습니다.
이러한 추세는 포장 및 테스트 장비의 정밀도, 신뢰성, 자동화 및 추적성에 대한 요구 사항을 높이고 있습니다.

세계 반도체 소재 시장이 새로운 기록을 경신했습니다. 732억 달러 2025년에는 전년 대비 성장률을 나타낼 것입니다. 6.8%SEMI의 재료 시장 데이터 구독 서비스에 따르면, 제조업체들이 첨단 공정, 고성능 컴퓨팅 및 고대역폭 메모리 생산에 대한 투자를 늘림에 따라 웨이퍼 제조 재료와 패키징 재료 모두 시장이 확대되었습니다.

전체 수치도 중요하지만, 시장 구조는 장비 제조업체와 반도체 생산 기업에 더욱 유용한 신호를 제공합니다. 패키징 소재는 웨이퍼 제조 소재보다 훨씬 빠른 속도로 성장했으며, 주요 아시아 제조 지역은 여전히 전 세계 소비량의 대부분을 차지하고 있습니다. 이러한 변화는 첨단 기판, 안정적인 상호 연결, 더욱 엄격한 공정 제어, 그리고 더욱 뛰어난 패키징 및 테스트 시스템에 대한 수요 증가를 시사합니다.

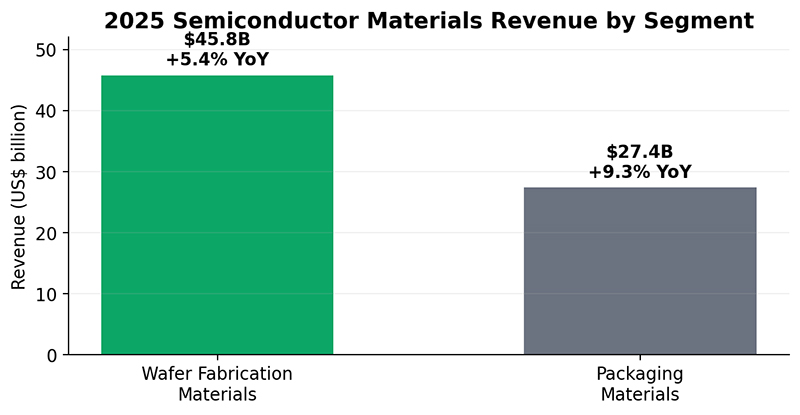

1. 2025년 반도체 소재 시장 개요

시장 세그먼트	2025년 매출	전년 대비 성장률	총합에서 차지하는 비중
토탈 반도체 소재	732억 달러	6.80%	100%
웨이퍼 제조 재료	458억 달러	5.40%	62.60%
포장재	274억 달러	9.30%	37.40%

*출처: SEMI. HYRNUS는 보고된 2025년 매출을 기준으로 부문별 점유율을 계산했습니다.

2. 웨이퍼 제조 재료의 지속적인 확장

웨이퍼 제조 재료 매출이 증가했습니다. 5.4% 에게 458억 달러 2025년에는 SEMI가 포토마스크, 포토레지스트 및 보조 재료를 포함한 리소그래피 관련 재료와 습식 화학 제품에서 두 자릿수 성장을 기록할 것으로 전망했습니다.

이 결과는 전반적인 공정 강도 증가를 반영합니다. 첨단 제조 노드는 더욱 정밀한 리소그래피 제어, 더욱 까다로운 세척 및 표면 처리 단계, 그리고 재료 순도 및 일관성에 대한 엄격한 관리를 요구합니다. 공정 단계의 수와 복잡성이 증가함에 따라 웨이퍼 생산량 증가율이 동일하지 않더라도 재료 소비량이 증가할 수 있습니다.

반도체 제조업체에게 있어 이는 재료 선택과 장비 성능을 함께 평가해야 함을 의미합니다. 공정 조건이 좁아짐에 따라 안정적인 화학물질 공급, 오염 제어, 공정 반복성 및 데이터 추적성이 더욱 중요해집니다.

3. 포장재가 웨이퍼 제조 재료보다 빠르게 성장했습니다.

포장재 매출이 증가했습니다. 9.3% 에게 274억 달러반도체 소재 시장 전체의 약 37.4%를 차지하는 이 부문에서 기판과 본딩 와이어가 성장을 주도했습니다. 첨단 기판 수요가 증가세를 뒷받침했으며, 금 가격 상승 또한 본딩 와이어 매출 증가에 기여했습니다.

첨단 패키징 기술의 성장은 고밀도 라우팅, 미세 피치 상호 연결, 열 관리 및 안정적인 멀티 다이 통합에 대한 수요를 증가시키고 있습니다. 2.5D 및 3D 통합, 칩렛 기반 아키텍처, HBM과 같은 기술은 기판, 인터포저, 본딩 인터페이스, 언더필 재료 및 열 방출 솔루션에 더욱 중점을 두고 있습니다.

포장 구조가 더욱 복잡해짐에 따라 생산 장비는 더 많은 변수에 걸쳐 정확도를 유지해야 합니다. 다이 배치, 접합 에너지, 와이어 루프 일관성, 표면 상태, 성형 품질 및 테스트 범위는 모두 최종 제품 수율과 신뢰성에 영향을 미칠 수 있습니다.

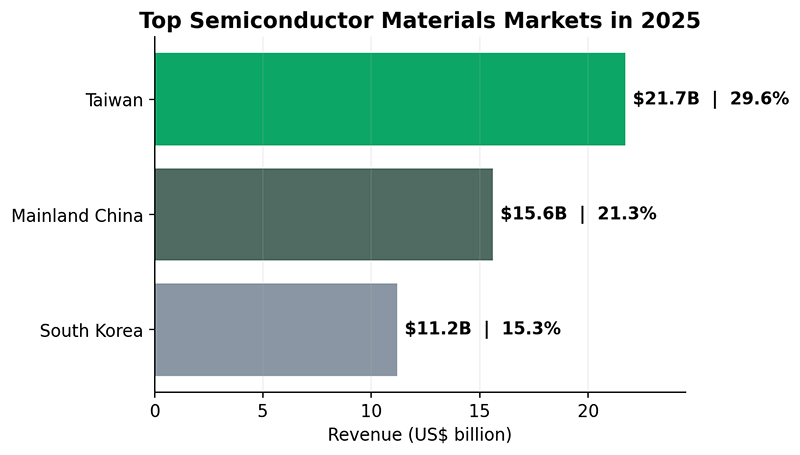

4. 지역별 반도체 소재 시장 현황

T대만은 16년 연속 세계 최대 반도체 소재 시장 자리를 유지하며 2025년에는 217억 달러의 매출을 기록할 것으로 예상됩니다. 중국 본토는 두 자릿수 성장에 힘입어 156억 달러로 2위를 차지했고, 한국이 112억 달러로 그 뒤를 이었습니다. 유럽을 제외한 모든 주요 지역에서 전년 대비 성장세를 기록했으며, 특히 중국 본토와 북미 지역에서 가장 높은 증가율을 보였습니다.

지역	2025년 매출	전 세계 시장 점유율 추정치
대만	217억 달러	29.60%
중국 본토	156억 달러	21.30%
대한민국	112억 달러	15.30%
상위 3개 항목 합산	485억 달러	66.30%

*지역별 점유율은 HYRNUS가 SEMI가 발표한 글로벌 및 지역별 매출 수치를 기반으로 계산했습니다.

이러한 지역적 집중은 아시아 지역의 파운드리, 메모리, 패키징 및 테스트 사업 규모를 반영합니다. 동시에 중국 본토와 북미 지역의 성장은 소재 공급업체와 장비 제조업체가 여러 생산 지역에 걸쳐 유연한 서비스, 현지화 및 기술 지원 전략을 필요로 할 것임을 시사합니다.

5. 시장 성장의 주요 동인

1) 인공지능, 고성능 컴퓨팅 및 HBM

AI 가속기와 고성능 컴퓨팅 플랫폼은 더욱 발전된 로직, 더 넓은 메모리 대역폭, 그리고 점점 더 정교해지는 패키징을 요구합니다. HBM 생산 및 통합은 추가적인 공정 단계를 필요로 하며, 적층, 상호 연결, 열 제어 및 테스트에 대한 엄격한 요구 사항을 부과합니다. 이는 프런트엔드 소재와 패키징 관련 소재 모두에 대한 수요를 뒷받침합니다.

2) 고급 및 이종 포장

기존 트랜지스터 스케일링이 점점 더 어려워지고 비용이 많이 들게 됨에 따라, 시스템 성능은 패키지 수준의 통합을 통해 점점 더 향상되고 있습니다. 칩렛, 2.5D 및 3D 구조, 팬아웃 패키징, 하이브리드 본딩은 정렬 정확도, 기판 품질, 상호 연결 밀도, 표면 처리 및 패키지 신뢰성에 대한 새로운 요구 사항을 제시합니다.

3) 자동차 및 전력 반도체 응용 분야

차량 전동화, 전력 변환, 산업 자동화 및 데이터 센터 전력 관리 분야에서 전력 소자 및 모듈에 대한 수요가 지속적으로 증가하고 있습니다. 이러한 응용 분야에는 고전류, 온도 변화, 기계적 스트레스 및 긴 작동 수명을 견딜 수 있는 패키징 재료와 공정이 필요합니다.

4) 공급망 현지화

지역별 생산능력 확대 및 공급망 보안 프로그램은 제조업체들이 추가적인 원자재 공급원을 확보하고 현지 생산 역량을 구축하도록 장려하고 있습니다. 이는 다양한 포장 유형을 지원하고, 공정 레시피를 유연하게 조정하며, 표준화된 생산 데이터 인터페이스를 갖춘 장비에 대한 수요를 창출할 수 있습니다.

6. 소재 트렌드가 포장 및 시험 장비에 미치는 영향

소재 가격 상승은 단순한 구매 추세에 그치는 것이 아닙니다. 이는 반도체 생산이 더욱 공정 집약적으로 변하고 있으며, 후공정 제조에서 더욱 복잡한 구조, 소재 및 품질 요구 사항을 관리해야 한다는 신호입니다.

금형 배치 정확도 향상멀티 다이 및 칩렛 패키지는 정확한 비전 정렬, 제어된 배치력, 그리고 좁은 공정 범위 내에서 안정적인 반복성을 요구합니다.
더욱 까다로운 상호 연결 프로세스미세 피치 와이어 본딩, 고밀도 알루미늄 와이어 본딩, 리본 본딩 및 기타 상호 연결 방식에는 본딩력, 초음파 에너지, 온도 및 루프 형상에 대한 정밀한 제어가 필요합니다.
표면 및 오염 관리 강화접착력, 와이어 본딩 품질, 성형 무결성 및 장기적인 신뢰성이 표면 상태에 따라 좌우될 때 플라즈마 표면 처리 및 세척 공정이 더욱 중요해집니다.
성형 및 재료 처리 기능 향상첨단 패키지 구조는 일관된 재료 흐름, 압력, 온도 및 경화 제어를 필요로 하며, 동시에 기포, 박리 및 패키지 손상을 최소화해야 합니다.
보다 광범위한 검사 및 테스트 범위더욱 복잡한 패키지일수록 육안 검사, 전기 테스트, 테스트 핸들러, 분류, 추적성 및 공장 데이터 시스템과의 통합에 대한 필요성이 증가합니다.
향상된 자동화 및 레시피 유연성제조업체는 더 빠른 전환, 프로그래밍 가능한 공정 레시피, 생산 데이터 수집 및 MES 또는 기타 공장 자동화 시스템과의 호환성이 필요합니다.

7. 시장 전망

반도체 소재 시장은 첨단 노드 생산, AI 인프라 구축, HBM 생산 능력 확대 및 첨단 패키징 기술의 지속적인 개발에 힘입어 성장세를 유지할 것으로 예상됩니다. 그러나 성장률은 소재 종류, 지역 및 가격 환경에 따라 달라질 수 있습니다. 예를 들어, 본딩 와이어 매출은 금속 가격뿐 아니라 실제 소비량에도 영향을 받을 수 있습니다.

새로운 포장 또는 시험 설비 구축을 계획하는 제조업체에게 가장 유용한 접근 방식은 시장 동향을 공정 요구 사항으로 전환하는 것입니다. 포장 형식, 재료 조합, 정확도, 처리량, 온도 범위, 시험 시간, 자동화 수준 및 공장 인터페이스 요구 사항을 장비 선정 전에 종합적으로 평가해야 합니다.

8. 결론

2025년 반도체 소재 시장 규모가 732억 달러로 사상 최고치를 기록할 것으로 예상되는 가운데, 이는 웨이퍼 제조와 패키징 모두에서 제조 공정의 복잡성이 증가하고 있음을 보여줍니다. 특히 패키징 소재 시장은 전체 시장보다 빠르게 성장하여 기판, 상호 연결, 패키지 레벨 통합의 중요성이 커지고 있습니다.

반도체 제조업체에게 있어 이러한 추세는 안정적인 공정 제어, 높은 정밀도, 유연한 자동화 및 신뢰할 수 있는 품질 데이터를 제공할 수 있는 장비에 대한 분명한 필요성을 제기합니다. 가장 효과적인 장비 전략은 단일 장비 사양에 기반하기보다는 실제 디바이스 패키지, 공정 흐름, 생산 목표 및 공장 환경을 기반으로 수립되어야 합니다.

귀사의 포장 또는 테스트 공정에 맞는 장비가 필요하십니까?

HYRNUS는 반도체 패키징 및 테스트 장비를 제공하며, 패키지 유형, 생산 능력, 공정 요구 사항 및 공장 자동화 요구 사항을 기반으로 적합한 구성을 추천해 드릴 수 있습니다.

문의하기

자주 묻는 질문

2025년 세계 반도체 소재 시장 규모는 얼마나 커질까요?

시장 매출은 732억 달러에 달했으며, 이는 2024년 대비 6.8% 증가한 수치입니다.

2025년에는 어떤 반도체 소재 부문이 더 빠르게 성장할까요?

포장재 시장은 9.3% 성장한 반면, 웨이퍼 제조 재료 시장은 5.4% 성장했습니다.

첨단 포장재가 점점 더 중요해지는 이유는 무엇일까요?

AI, HBM 및 칩렛 기반 시스템은 고밀도 상호 연결, 고급 기판, 향상된 열 관리 및 더욱 복잡한 패키지 통합을 필요로 합니다.

소재 트렌드는 반도체 장비 선정에 어떤 영향을 미칠까요?

더욱 복잡해진 소재와 패키지 구조는 배치 정확도, 접착 제어, 표면 처리, 성형 일관성, 검사, 테스트 범위 및 생산 데이터 추적성에 대한 요구 사항을 증가시킵니다.
