DIP-8 패키지 솔루션: 이중 인라인 패키징의 전체 공정 흐름, 장비 및 품질 관리

DIP-8(듀얼 인라인 패키지)은 산업, 전력 관리, 자동차, 계측 및 기존 전자 제품 분야에서 가장 널리 사용되는 스루홀 반도체 패키지 중 하나입니다. 성숙한 제조 공정, 뛰어난 기계적 신뢰성 및 낮은 생산 비용 덕분에 DIP-8은 많은 아날로그 및 혼합 신호 장치에 실용적인 선택으로 자리매김하고 있습니다.

이 가이드에서는 다음 내용을 설명합니다. 패키지 기능, 일반적인 적용 분야, 제조 공정 및 권장 장비 완전한 생산 솔루션을 도입하면서.

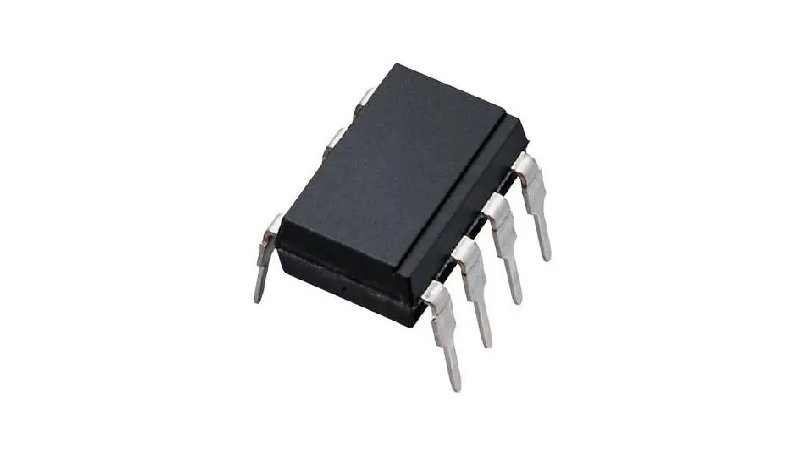

DIP-8 패키지란 무엇인가요?

DIP-8은 2.54mm 피치로 두 개의 평행한 행에 8개의 리드가 배열된 표준 스루홀 패키지입니다. 조립, 검사, 교체 및 수리가 용이하여 프로토타입 제작 및 고신뢰성 제품에 적합합니다.

주요 특징

DIP(듀얼 인라인 패키지)는 반도체 역사상 가장 오랫동안 사용되어 온 패키지 형태 중 하나입니다. DIP-8은 이 시리즈의 표준 모델로서 다음과 같은 주요 장점을 제공합니다.

PCB 조립이 안정적인 관통형 패키지입니다.
많은 소형 SMT 패키지보다 열 방출 성능이 뛰어납니다.
성숙하고 비용 효율적인 제조 방식.
높은 기계적 강도.
표준화된 규격과 폭넓은 부품 호환성.

일반적인 적용 사례

연산 증폭기
전압 비교기
타이머 IC
EEPROM
인터페이스 IC
옵토커플러
전력 관리 IC
산업 제어 전자 장치
자동차 전자 장치
소비재.

DIP-8의 전체 제조 공정

DIP-8은 통합 DIP 프로세스 흐름을 따릅니다. 전체 프로세스 체인은 아래에 자세히 설명되어 있습니다.

1단계: 웨이퍼 준비

목표: 원료 웨이퍼를 패키징 두께까지 얇게 만들고, 가장자리 응력을 제거하며, 평평한 표면을 얻는다.

세부 공정: 연마 → 모서리 둥글게 처리 → 광택 작업 → 왁스 코팅

주요 제어 매개변수:

최종 두께: 150~200 μm
TTV(총 두께 변화): ≤ ±5 μm
표면 거칠기(Ra): ≤ 0.05 μm
모서리 깨짐: ≤ 50 μm

2단계: 웨이퍼 절단(톱질)

목표: 웨이퍼 전체를 개별 다이로 분리합니다.

방법: 기계식 다이아몬드 칼날 절단.

주요 제어 매개변수:

절단 폭: 30~60 μm
파쇄 크기: ≤ 5 μm
금형 크기 공차: ± 25 μm
절삭 깊이 웨이퍼 두께: +10–20 μm

3단계: 플라즈마 세척

목표: 다이 및 리드프레임 표면의 오염물질과 산화물을 제거하고, 표면 에너지를 활성화하여 다이 접착력과 와이어 본드 접착력을 향상시킨다.

공정 가스: O₂/Ar 혼합 플라즈마.

주요 제어 매개변수:

청소 시간: 60~180초
RF 출력: 100~300W
가스 유량(O₂): 50–200 sccm

4단계: 다이 부착

목표: 접착제를 사용하여 다이를 리드프레임 다이 패드에 정확하게 부착합니다.

방법: 은 에폭시 도포 → 다이 선택 및 배치 → 단계별 경화 베이킹

주요 제어 매개변수:

위치 정확도(XY): ± 25 μm
접착층 두께: 20~50μm
경화 온도 프로파일: 120°C → 150°C (단계별)
금형 전단 강도: ≥ 2.5kg

5단계: 와이어 본딩

목표: 금속선을 사용하여 다이 패드와 내부 리드프레임 핑거 사이에 전기적 연결을 생성합니다.

방법: 초음파 열압착 볼 접합(금 또는 구리선).

주요 제어 매개변수:

와이어 인장 강도(25 μm Au): ≥ 5 gf
첫 번째 결합 볼 직경: 45~55 μm
2차 본드 스티치 직경: 60~80μm
루프 높이: ≤ 150 μm

6단계: 성형(전사 성형)

목표: 에폭시 성형 화합물로 다이와 본드 와이어를 캡슐화하여 보호체를 형성한다.

방법: 전사 성형.

주요 제어 매개변수:

금형 온도: 175°C ± 5°C
클램핑 압력: 80~120톤
경화 시간: 60~120초
금형 본체 내 기포율: 1% 이하

7단계: 다듬기 및 모양 잡기

목표: 연결봉을 절단하고 핀을 표준 DIP 형태로 성형합니다.

주요 제어 매개변수:

핀 평면도: ≤ 0.1 mm
핀 간격 2.54mm : ± 0.05mm
핀 직각도: ≤ 2°

8단계: 테스트 및 정렬

목표: 전기적 매개변수 테스트를 수행하고 양품과 불량품을 자동으로 분류합니다.

테스트 항목: 개방/단락 테스트, 기능 테스트, DC 파라미터 테스트, 온도 특성 샘플 테스트.

9단계: 육안/품질 검사

목표: 외관, 내부 구조 및 공정 신뢰성에 대한 종합적인 검사.

검사 방법:

AOI: 금형 표면 결함, 핀 변형, 마킹 선명도
X선(샘플링): 내부 공극, 와이어 스윕, 다이 배치
인장-전단 시험(샘플링): 와이어 인장 강도, 다이 전단 강도

DIP-8 생산 라인 장비 구성 요약

처리 단계	권장 장비
웨이퍼 연삭	HY-AT9530 자동 분쇄기
모서리 둥글게 처리	HY-WC615 모서리 라운더
세련	HY-SP910 광택기
왁스 마운팅	HY-SW360 왁스 마운터
웨이퍼 다이싱	HY-WD1202 이중 스핀들 다이싱 톱
플라즈마 세척	HY-EI160 진공청소기
다이 어태치	HY-DD560P 자동 디스펜싱 및 다이본더
와이어 본딩	HY-WB200 자동 와이어 본더
조형	HY-PS8120 성형 시스템
다듬고 모양을 잡아주세요	HY-TF200L 자동 트림
테스트 및 정렬	HY-TT1801 테스트 및 테이핑 통합 장비
AOI 검사	HY-BI300 외관 검사기
X선 검사	HY-XR5010 X선 검사 장비
인장-전단 시험	HY-PT8100 밀고 당기는 힘 측정기

*장비 호환성 참고성형, 트리밍/폼 및 다이 부착 툴과 같이 전용 교체 키트가 필요한 경우를 제외하고, 모든 프런트 엔드(연삭/다이싱/세척) 및 백 엔드(테스트/검사) 장비는 전체 DIP 제품군(6~40핀)에서 공유할 수 있어 향후 확장을 위한 높은 라인 유연성을 제공합니다.

하이르누스를 선택해야 하는 이유

HYRNUS는 웨이퍼 준비, 다이 본딩, 와이어 본딩, 몰딩, 트리밍 및 성형, 테스트, 검사를 포괄하는 완벽한 반도체 패키징 솔루션을 제공합니다. 당사의 턴키 솔루션은 고객이 생산 효율성을 향상시키고, 일관된 품질을 보장하며, 글로벌 기술 지원을 통해 확장 가능한 DIP 패키징 라인을 구축할 수 있도록 지원합니다.

요약 및 권고사항

DIP-8은 표준화된 설계, 안정적인 성능, 경제적인 제조 공정 덕분에 검증된 반도체 패키지입니다. 최적화된 생산 공정과 적합한 장비, 엄격한 품질 관리를 통해 제조업체는 안정적이고 높은 수율의 생산을 달성할 수 있습니다. HYRNUS는 DIP-8 패키징 공정의 모든 단계에 필요한 완벽한 장비 솔루션을 제공합니다.맞춤형 DIP-8 장비 구성에 대해서는 당사에 문의하십시오.

자주 묻는 질문

DIP-8 패키지란 무엇입니까?

DIP-8(듀얼 인라인 패키지, 8핀)은 반도체 조립에서 가장 고전적인 표준 패키지 형태 중 하나입니다.

DIP-8의 주요 응용 분야는 무엇입니까?

연산 증폭기, 비교기, 타이머, 레귤레이터, EEPROM, 옵토커플러 및 드라이버 IC. 소비자, 산업, 자동차, 통신, 의료 및 메이커 보드에 사용됩니다.

다른 DIP와의 차이점은 무엇인가요?

DIP-14/16은 길이가 더 길지만 본체는 좁은 형태이며, 동일한 120T를 사용합니다. DIP-28/40은 본체가 넓어 180T와 고강도 트림이 필요합니다. 공정은 동일합니다.

DIP-8은 구식인가요?

아니요. 신뢰성과 비용 효율성 때문에 산업/자동차 분야(긴 수명), 프로토타이핑/브레드보드, 고출력/고전압 애플리케이션에는 여전히 필수적입니다.
