SOP8(SOIC8) IC 패키징 라인 솔루션

June 17, 2026

웨이퍼 준비 및 다이 접착부터 최종 테스트 및 포장에 이르기까지 SOP8 집적 회로 패키징을 위한 간결한 장비 및 공정 솔루션입니다.

히르누스금형 크기, 리드 프레임 설계, 접착 재료, 테스트 요구 사항 및 목표 처리량에 따라 독립형 기계, 반자동 라인 또는 통합 포장 라인을 구성합니다.

솔루션 개요

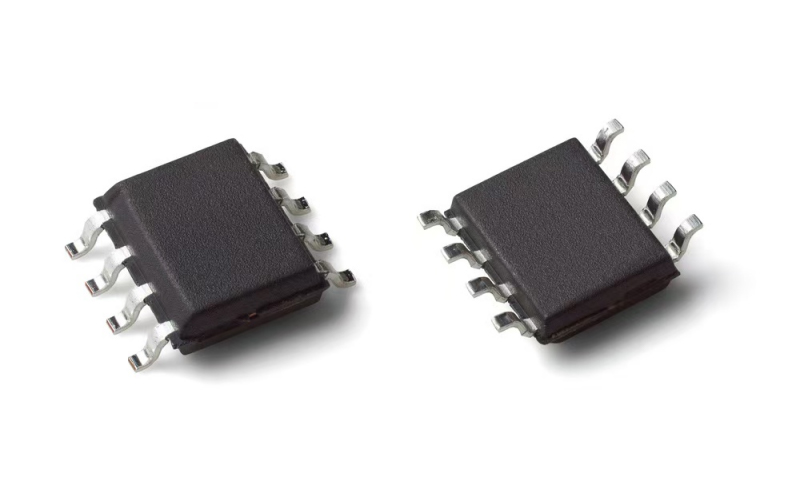

SOIC8이라고도 불리는 SOP8은 널리 사용되는 8핀 표면 실장 패키지입니다. 콤팩트한 크기, 안정적인 제조 공정, SMT 호환성 및 효율적인 생산 덕분에 전력 관리 IC, 연산 증폭기, 인터페이스 장치, 메모리 제품 및 제어 IC에 적합합니다.

일반적인 적용 사례

SOP8 포장 공정

웨이퍼 준비 → 웨이퍼 절단 → 플라즈마 세척 → 다이 접착 → 와이어 본딩 → 몰딩 → 트리밍 및 성형 → 테스트 및 분류 → AOI 및 포장

프로세스 설명

1. 웨이퍼 준비

웨이퍼는 SOP8 패키징에 필요한 두께로 얇게 가공하고 연마합니다. 주요 요구 사항에는 두께 균일성, 표면 품질 및 웨이퍼 휨 제어가 포함됩니다.

2. 웨이퍼 다이싱

정밀 절단 톱은 웨이퍼를 개별 다이로 분리합니다. 절단 정확도, 모서리 깨짐, 균열 및 오염을 제어해야 합니다.

3. 플라즈마 세척

플라즈마 처리는 다이와 리드 프레임에서 먼지, 유기 잔류물 및 표면 오염 물질을 제거하여 다이 접착, 와이어 본딩 및 몰딩 접착의 신뢰성을 향상시킵니다.

4. 다이 어태치

다이는 은 에폭시 또는 지정된 다른 접착 재료를 사용하여 SOP8 리드프레임 다이 패드에 정확하게 배치됩니다.

5. 와이어 본딩

금선, 구리선 또는 기타 적절한 접합 재료를 사용하여 다이 패드와 리드 프레임 핑거를 연결합니다. 접합 위치, 루프 프로파일, 힘, 초음파 에너지 및 접합 품질은 안정적으로 유지되어야 합니다.

6. 몰딩

에폭시 성형 화합물은 다이와 본딩 와이어를 감싸 전기 절연, 방습 및 기계적 보호 기능을 제공합니다. 완전 자동 성형 시스템은 전용 SOP8 금형으로 구성할 수 있습니다.

7. 다듬기 및 형태 잡기

리드 프레임 타이 바를 제거하고 패키지를 분리한 다음 리드를 필요한 갈매기 날개 모양으로 성형합니다. 리드 치수, 피치, 평면도 및 버는 주요 관리 항목입니다.

8. 테스트 및 분류

완성된 기기는 개방/단락, 기능 및 전기적 파라미터 테스트를 거칩니다. 핸들러는 합격/불합격 여부 또는 전기적 등급에 따라 기기를 자동으로 분류합니다.

9. AOI 검사 및 포장

AOI는 패키지 본체, 리드, 표시 및 육안으로 보이는 결함을 검사합니다. 검사를 통과한 기기는 테이프 앤 릴, 튜브 또는 트레이에 포장할 수 있습니다.

권장 장비 구성

*최종 장비 선정은 웨이퍼 크기, 다이 크기, 리드프레임 형식, 테스트 시간, 입출력 방식 및 목표 처리량에 따라 달라집니다.

솔루션의 장점

프로젝트 구성에 필요한 정보

맞춤형 SOP8 포장 솔루션을 요청하세요

HYRNUS는 고객의 제품 구조, 공정 경로, 생산 능력 및 공장 환경에 따라 개별 기계 또는 완벽한 SOP8 포장 및 테스트 라인을 구성할 수 있습니다. 기술 평가를 위해 포장 도면, 리드 프레임 정보, 테스트 요구 사항 및 목표 생산량을 제공해 주십시오.
