다이 본딩이란 무엇인가? IC 패키징의 첫 번째 핵심 단계
June 10, 2026
다이 본딩, 와이어 본딩, 몰딩 및 IC 패키징 자동화 분야에서 12년 이상의 경력을 보유하고 있습니다. 제조업체의 패키징 수율 및 생산 효율성 향상을 지원하는 데 주력하고 있습니다.
데이비드 첸 - 기술 컨설턴트 | 반도체 패키징 솔루션

반도체 패키징에서 다이 본딩의 위치
다이 본딩의 세 가지 핵심 기능
4대 주요 다이 본딩 기술 (전체 비교)
| 기술 | 핵심 원칙 | 장점 | 제한 사항 | 일반적인 적용 사례 |
| 에폭시/은 페이스트 접착 | 전도성/절연성 접착 결합 | 저렴한 비용, 간편한 절차, 폭넓은 호환성 | 적당한 열전도율, 느린 경화 속도 | LED, 트랜지스터, 표준 IC, 소비자 전자제품 |

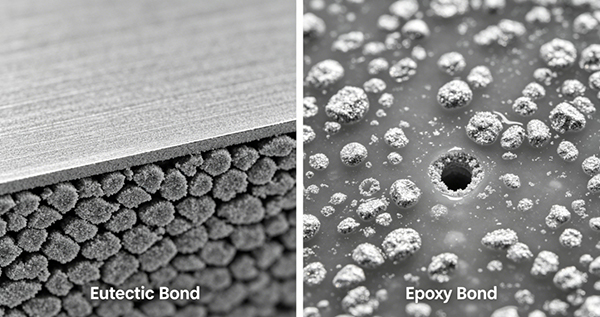

| 공융 다이 본딩 | AuSn 합금 용융 및 접합 | 초고열전도율, 높은 신뢰성, 고온 저항성 | 높은 장비 비용, 엄격한 공정 | 자동차, 전력 IC, 레이저 다이오드, RF 장치 |
| 솔더 다이 본딩 | 고온 솔더 페이스트/시트 본딩 | 고강도, 진동 저항성, 내구성 | 복잡한 공정, 좁은 온도 범위 | IGBT, 고출력 모듈, 고전압 장치 |
| 진공 열압착 접착 | 진공 + 열 + 압력 통합 | 기포 없음, 높은 균일성, 높은 정밀도 | 높은 비용, 낮은 처리량 | MEMS, 광학 장치, 고정밀 센서 |

다이 본딩의 주요 품질 지표

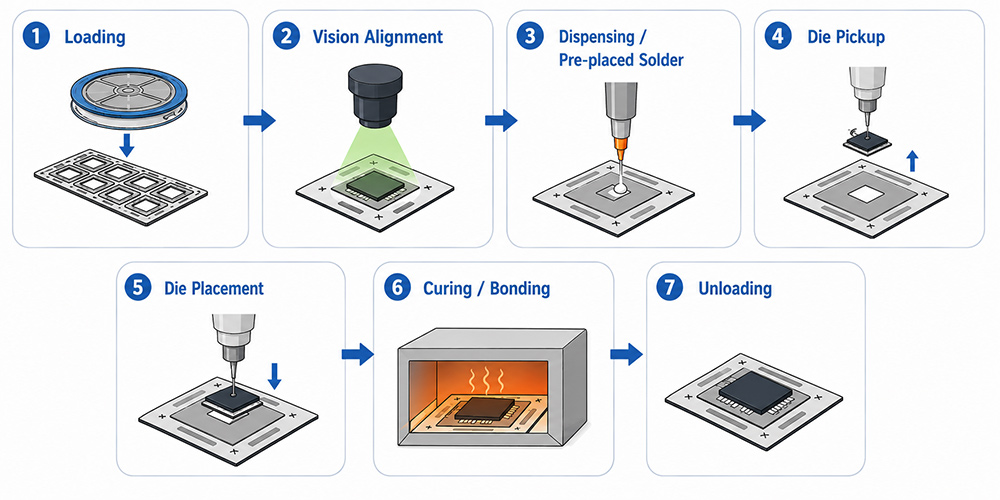

완전 자동 다이 본딩 공정
- 에폭시: 열 경화
- 공융: 고온 용융 및 응고
- 납땜: 리플로우 본딩

다이 본딩 품질에 영향을 미치는 주요 요인
불량한 다이 본딩으로 인한 심각한 결함
- 다이 시프트 → 와이어 본딩 불량
- 낮은 접착 강도 → 열충격 후 금형 박리
- 높은 공극률 → 전력 장치의 과열 및 소손
- 접착제 과다 유출 → 패드 오염 → 접착 불량 및 전선 파손
- 다이칩핑 → 직접 폐기 및 낮은 수율
