다이 본딩

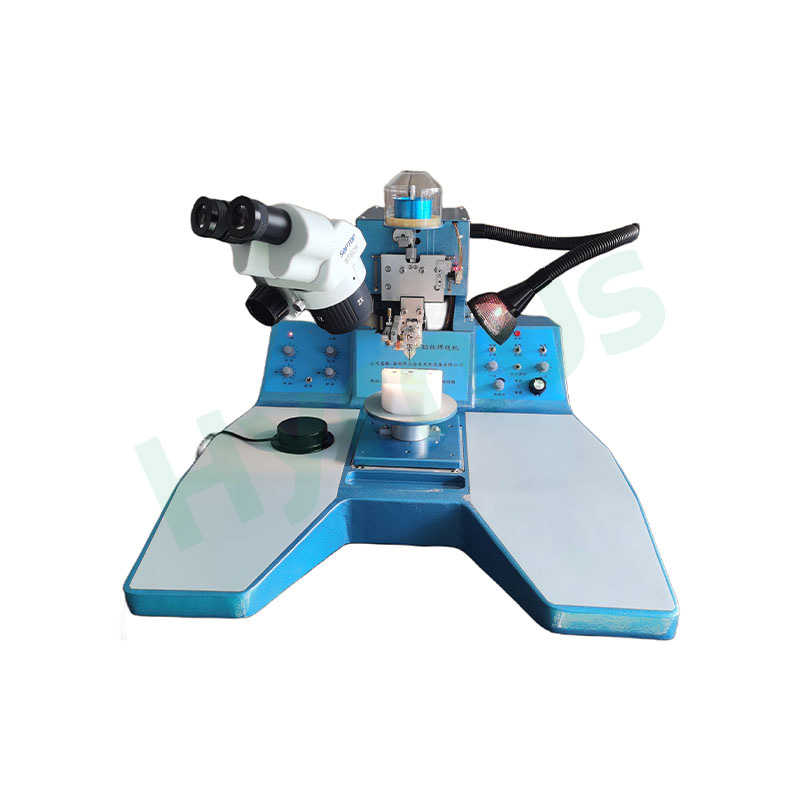

다이 본딩다이 접착(die attach), 다이 장착(die mounting), 칩 본딩(chip bonding)이라고도 불리는 이 공정은 반도체 패키징에서 가장 기본적이고 중요한 첫 번째 공정입니다. 간단히 말해, 반도체 다이를 리드 프레임, 기판, 패키지 베이스 또는 웨이퍼 레벨 캐리어에 정확하고 견고하며 안정적으로 장착하는 공정입니다.이를 다음과 같이 설명할 수 있습니다. 집이 견고한 기초를 필요로 하듯이, IC 패키징에는 안정적인 다이 본딩이 필수적입니다. 다이 본딩에 결함이 생기면 와이어 본딩, 몰딩, 테스트 및 장기적인 신뢰성에 직접적인 영향을 미칩니다.        반도체 패키징에서 다이 본딩의 위치 표준 반도체 후공정 패키징 흐름: 웨이퍼 분쇄 → 웨이퍼 절단 → 다이 본딩 → 와이어 본딩 → 몰딩 → 트리밍 및 성형 → 도금 → 테스트 → 테이핑칩이 패키징에 들어간 후 다이 본딩이 첫 번째 단계라는 것은 분명합니다.            다이 본딩의 세 가지 핵심 기능  1. 기계적 고정다이는 와이어 본딩, 경화, 성형 및 열 순환 과정에서 흔들림, 변형, 벗겨짐 또는 균열을 방지하기 위해 단단히 고정되어 있습니다.   2. 열 방출 경로다이는 작동 중에 열을 발생시키며, 다이 접착층은 주요 열 방출 채널 역할을 합니다. 열 방출이 불량하면 과열, 수명 단축 및 갑작스러운 고장이 발생할 수 있습니다. 고출력 장치, IGBT 및 자동차 칩은 열전도율에 대한 요구 사항이 매우 높습니다.   3. 전기 연결전도성 접착제, 공융 합금 및 납땜은 전기 전도 또는 접지를 제공하여 회로 안정성을 향상시키고 노이즈 간섭을 줄입니다.            4대 주요 다이 본딩 기술 (전체 비교)  기술핵심 원칙장점제한 사항일반적인 적용 사례에폭시/은 페이스트 접착전도성/절연성 접착 결합저렴한 비용, 간편한 절차, 폭넓은 호환성적당한 열전도율, 느린 경화 속도LED, 트랜지스터, 표준 IC, 소비자 전자제품공융 다이 본딩AuSn 합금 용융 및 접합초고열전도율, 높은 신뢰성, 고온 저항성높은 장비 비용, 엄격한 공정자동차, 전력 IC, 레이저 다이오드, RF 장치솔더 다이 본딩고온 솔더 페이스트/시트 본딩고강도, 진동 저항성, 내구성복잡한 공정, 좁은 온도 범위IGBT, 고출력 모듈, 고전압 장치진공 열압착 접착진공 + 열 + 압력 통합기포 없음, 높은 균일성, 높은 정밀도높은 비용, 낮은 처리량MEMS, 광학 장치, 고정밀 센서        다이 본딩의 주요 품질 지표  1. 위치 정확도칩 정렬 불량은 와이어 본딩 실패로 이어집니다.      2. 접착 강도 (전단력)강도가 부족하면 열 순환 후 박리가 발생합니다.   3. 무효표율내부 기포가 많을수록 열 방출이 저하되어 전력 장치의 고장 위험이 높아집니다.  4. 접착선 두께(BLT) 균일성칩 평탄도, 와이어 루프 형상 및 성형 품질에 영향을 미칩니다.   5. 기울어짐, 뒤틀림 또는 깨짐 없음칩 기울어짐은 전선 파손 및 패키지 균열의 직접적인 원인이 됩니다.      완전 자동 다이 본딩 공정 1단계: 로딩웨이퍼 링/블루 테이프 로딩; 자동 기판 또는 리드 프레임 공급.  2단계: 비전 정렬고정밀 비전 시스템은 마이크론 수준의 정렬을 위해 다이와 기판의 표시를 찾아냅니다.   3단계: 납땜 도포/사전 배치은 페이스트, 전도성 에폭시, 땜납 또는 AuSn 프리폼을 자동으로 분배합니다.   4단계: 다이 픽업바늘이 다이를 들어 올리고 → 진공 노즐이 부드럽게 흡입하여 → 파손을 방지합니다.  5단계: 다이 배치고정밀 모션 플랫폼은 제어된 압력으로 금형을 정확하게 배치합니다.  6단계: 경화/접착에폭시: 열 경화공융: 고온 용융 및 응고납땜: 리플로우 본딩   7단계: 하역다음 공정인 와이어 본딩으로 넘어갑니다.      다이 본딩 품질에 영향을 미치는 주요 요인  1. 접착제/납땜 품질점도, 순도, 유효기간 및 혼합 비율은 접착 강도에 직접적인 영향을 미칩니다.   2. 조제량용량이 부족하면 접착력이 약해지고, 용량이 과도하면 넘쳐흐르거나 패드가 오염됩니다.    3. 장비 정밀도비전 정확도, 플랫폼 반복성, 노즐 제어 및 압력 안정성.    4. 온도 프로파일급속 가열은 기포 발생량을 증가시키고, 온도가 부족하면 경화가 불완전해지며, 과도한 온도는 금형을 손상시킵니다.  5. 환경 청결먼지, 습기 및 기름 오염은 접착 불량, 기포 발생 및 신뢰성 저하를 초래합니다.      불량한 다이 본딩으로 인한 심각한 결함  다이 시프트 → 와이어 본딩 불량 낮은 접착 강도 → 열충격 후 금형 박리높은 공극률 → 전력 장치의 과열 및 소손접착제 과다 유출 → 패드 오염 → 접착 불량 및 전선 파손다이칩핑 → 직접 폐기 및 낮은 수율 업계 전문가들이 흔히 말하듯이, 안정적인 다이 본딩은 안정적인 패키징을 보장하고, 불량한 다이 본딩은 전체 공정을 망칩니다.      다이 본딩은 IC 패키징에서 가장 기본적이고 중요하며 오류에 매우 민감한 단계입니다. 기계적 안정성, 열 성능, 신뢰성 및 최종 수율을 결정합니다. 소비자 가전, 자동차 칩, 전력 소자, 광통신 모듈 또는 MEMS 센서 등 어떤 분야에서든 마찬가지입니다. 고정밀 다이 본더 실험실, 시범 생산 라인 및 대량 생산에 필수적인 장비입니다.
