IC 테스트 핸들러란 무엇인가요? IC 테스트, 처리 및 분류 프로세스에 대해 설명합니다.
June 24, 2026
다이 본딩, 와이어 본딩, 몰딩 및 IC 패키징 자동화 분야에서 12년 이상의 경력을 보유하고 있습니다. 제조업체의 패키징 수율 및 생산 효율성 향상을 지원하는 데 주력하고 있습니다.
데이비드 첸 - 기술 컨설턴트 | 반도체 패키징 솔루션
- 테스트, 처리 및 분류의 역할
- 일반적인 IC 테스트 셀의 작동 방식
- 웨이퍼 선별과 최종 테스트의 차이점

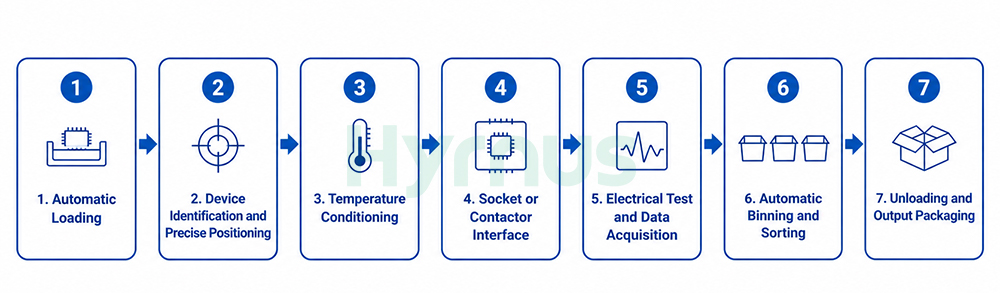

- 전체 운영 프로세스
- 공통 시험 항목
- 테스트 핸들러의 주요 유형.
| 용어 | 주요 기능 | 일반적인 업무 |
| 테스트 | 장치의 전기적 및 기능적 성능을 검증합니다. | 전기 신호를 적용하고, 매개변수를 측정하고, 기능 패턴을 실행하고, 합격/불합격 결과를 판정합니다. |
| 손질 | 테스트 과정 전반에 걸쳐 장치를 이동하고 배치합니다. | 로딩, 방향 감지, 이송, 온도 조절, 소켓 삽입, 접점 제어 및 언로딩. |
| 정렬 | 테스트 결과에 따라 기기를 분류합니다. | 합격/불합격 구분, 성능 등급 분류, 매개변수 기반 분류 및 고객 정의 출력 구간 설정. |
- 자동화 테스트 장비(ATE)전기 자극을 발생시키고, 장치 반응을 측정하며, 테스트 프로그램을 실행합니다.
- 테스트 핸들러: 장비를 적재, 이동, 정렬, 온도 조절 및 분류합니다.
- 테스트 소켓 또는 접촉기패키지형 장치와 부하 보드 또는 테스트 시스템 간의 전기적 인터페이스를 제공합니다.
- 제어 및 데이터 소프트웨어장비를 조율하고, 결과를 기록하고, 보관함 정의를 관리하고, 추적성을 지원합니다.
| 목 | 웨이퍼 분류 | 기말고사 |
| 테스트 객체 | 개별 금형은 분리 및 포장 전에 사용됩니다. | 패키지형 IC 또는 개별 반도체 소자 |
| 주요 취급 장비 | 웨이퍼 프로버/웨이퍼 분류 시스템 | IC 테스트 핸들러 |
| 전기 인터페이스 | 프로브 카드가 다이 패드 또는 범프에 접촉합니다. | 패키지 리드, 볼 또는 패드에 접촉하는 테스트 소켓 또는 접촉기 |
| 주요 목적 | 패키징 전에 양호한 다이를 식별하고 웨이퍼 맵을 생성합니다. | 포장 후 전기적 성능을 검증하고 완제품을 분류합니다. |
| 일반적인 출력 | 웨이퍼 맵 및 다이 레벨 테스트 데이터 | 합격/불합격 판정 기준, 성능 등급 및 트레이, 튜브 또는 테이프에 포장된 제품 |
- 개방회로 및 단락회로 테스트
- 누설 전류 테스트
- 작동 전압 및 전류 측정
- 문턱 전압이나 온 저항과 같은 정적 파라미터 테스트
- 스위칭 속도, 타이밍 및 주파수 응답과 같은 동적 파라미터 테스트
- 기기별 테스트 패턴을 사용한 기능 테스트
- 필요에 따라 상온, 고온 또는 저온 테스트를 실시합니다.
| 장비 유형 | 일반적인 적용 사례 |
| 픽앤플레이스 테스트 핸들러 | 트레이형 IC, 자동차용 기기, 전력 기기 및 유연한 취급이 필요한 혼합 패키지 유형 |
| 터렛 테스트 핸들러 | 소형 IC 및 개별 반도체 패키지의 고속 테스트 및 분류 |
| 중력식 테스트 핸들러 | 중력 이송에 적합한 패키지 구조를 갖춘 튜브 공급 장치 |
| 스트립 테스트 핸들러 | 개별 분리 전 스트립 형태로 테스트된 장치 |
| 테이프 테스트 핸들러 | 통합 전기 테스트, 분류 및 테이프-릴 출력 |
| 웨이퍼 프로버/웨이퍼 분류 시스템 | 패키징 전 웨이퍼 레벨에서 다이의 전기적 테스트 |
| 베어 다이 또는 필름 프레임 핸들러 | 개별 다이, WLCSP 장치 및 기타 포장되지 않거나 프레임에 장착된 제품 |

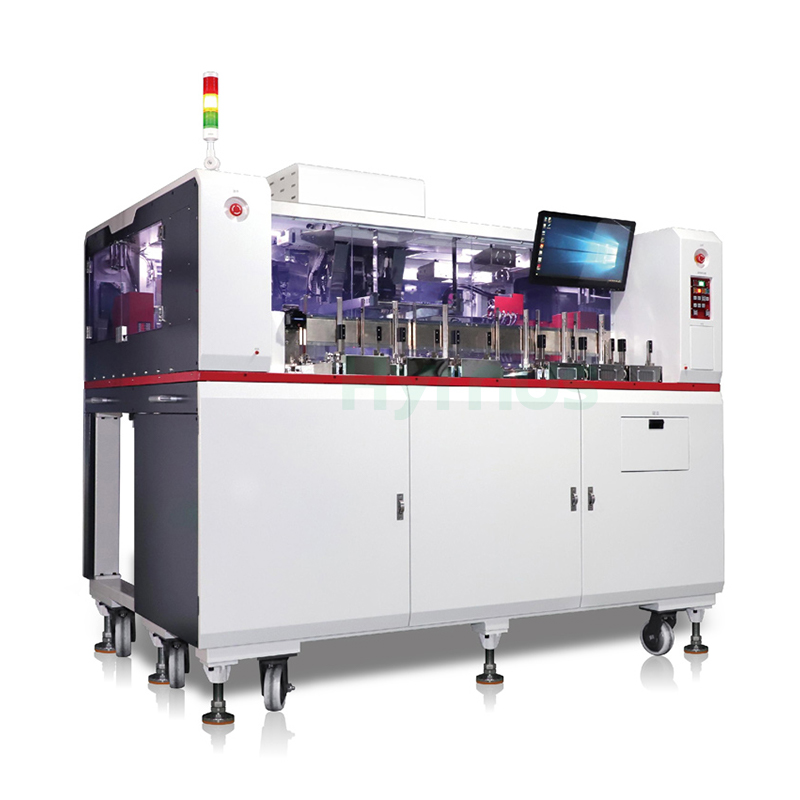

픽앤플레이스 테스트 핸들
HY-PS308 픽앤플레이스 테스트 핸들은 MSOP, QFN, DFN, LQFP, LGA, BGA 및 CSP와 같은 제품의 테스트 및 분류에 적합합니다.
터렛 테스트 핸들
HY-TS936H 터릿 테스트 핸들은 고온 테스트가 필요한 개별 소자 및 IC용으로 설계되었습니다. PDFN, DFN, MSOP, SOT, SOP, SOD, TO 등의 패키징에 적합합니다. SMA, SMB, SMC 등

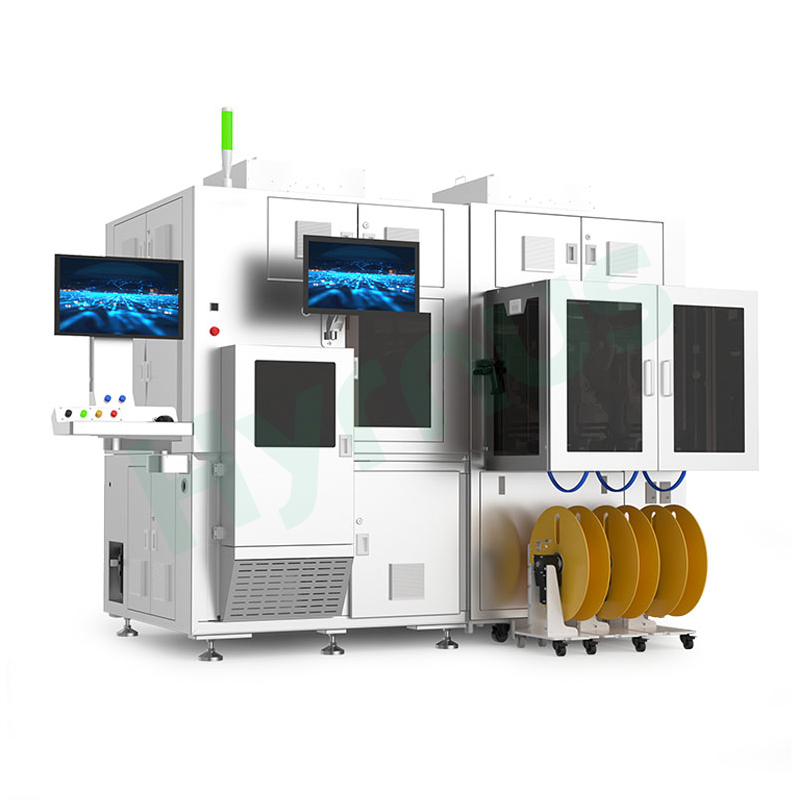

웨이퍼 분류 시스템
웨이퍼 레벨 다이에 특화된 HY-WS600 시리즈는 웨이퍼 레벨 검사, 고정밀 분류, 자동 로딩/언로딩 및 데이터 추적 기능을 단일 시스템에 통합합니다.
