TO252(DPAK) 전력 반도체 패키징 라인 솔루션

히르누스 당사는 MOSFET, 쇼트키 다이오드, 정류기, TVS 소자 및 기타 전력 반도체 제품에 대한 TO252(DPAK) 패키징 장비 및 생산 라인 솔루션을 제공합니다.

다이 크기, 리드 프레임 설계, 다이 접착 재료, 와이어 본딩 방식, 패키지 구조, 전기 테스트 요구 사항 및 목표 생산량을 기반으로 독립형 장비, 반자동 라인 또는 완전 자동 포장 및 테스트 라인을 구성할 수 있습니다. 공정 범위는 웨이퍼 백 그라인딩, 웨이퍼 다이싱, 다이 접착, 와이어 본딩, 몰딩, 후가공 경화, 트리밍 및 성형, 마킹, 최종 테스트, 분류 및 포장을 포함합니다.

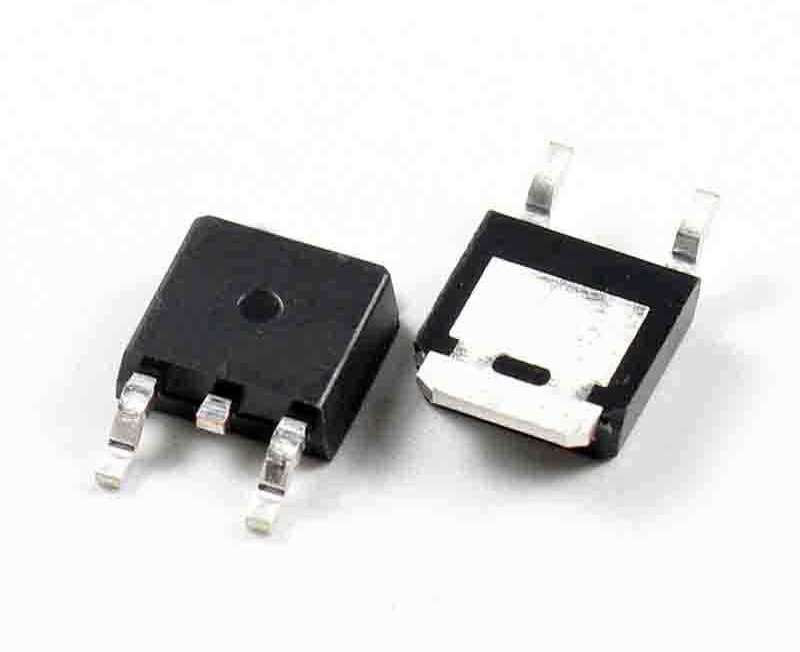

TO252(DPAK라고도 함)는 전력 반도체 소자에 널리 사용되는 표면 실장형 패키지입니다. 콤팩트한 본체는 SMT 조립에 적합하며, 노출된 금속 탭과 리드 프레임은 반도체 다이에서 인쇄 회로 기판으로 효율적인 열 전달 경로를 제공합니다.

TO252는 크기가 더 큰 스루홀 전력 패키지에 비해 자동 조립 및 공간 효율적인 PCB 설계에 더 적합합니다. 소비자 가전, 자동차 전자 장치, 산업용 전원 공급 장치 및 신에너지 시스템 분야의 대량 생산 애플리케이션에 일반적으로 사용됩니다.

TO252 패키지의 주요 이점

특징	생산 및 제품 이점
SMT 호환성	자동 배치 및 리플로우 조립을 지원합니다.
컴팩트 사이즈	PCB 공간 요구 사항을 줄이고 더 높은 부품 밀도를 지원합니다.
우수한 열 성능	리드 프레임과 장착 패드를 통해 효과적인 열 전달 경로를 제공합니다.
비용 효율성	상대적으로 경제적인 패키지 구조로 대량 생산에 적합합니다.
높은 자동화 잠재력	연속 다이 접착, 와이어 본딩, 몰딩, 성형 및 테스트 공정을 통해 처리할 수 있습니다.
애플리케이션 신뢰성	소비자, 산업 및 자동차용 전력 애플리케이션에 맞게 설계할 수 있습니다.

일반적인 적용 사례

적용 분야	대표 제품
소비자 가전제품	PD 고속 충전기, 어댑터 및 스마트 홈 전원 모듈
전력 관리	스위칭 전원 공급 장치, DC/DC 컨버터 및 LED 드라이버
자동차 전자 장치	배터리 관리 시스템, ECU, 모터 드라이브 및 온보드 전력 모듈
산업 제어	산업용 전원 공급 장치, 제어 모듈 및 구동 시스템
새로운 에너지	태양광 인버터용 에너지 저장 시스템 및 보조 전원 공급 장치
전력 장비	UPS 시스템 및 기타 전력 변환 장비

TO252 장치의 주요 구성 요소

1. 리드 프레임

리드 프레임은 일반적으로 구리 합금으로 만들어집니다. 리드 프레임은 전기 연결, 열 전달 경로 및 기계적 지지 기능을 제공합니다. 리드 프레임의 치수 정확도, 표면 상태, 도금 품질 및 다이 패드 평탄도는 다이 접착, 와이어 본딩, 몰딩 및 최종 성형 품질에 영향을 미칩니다.

2. 반도체 다이

반도체 다이는 스위칭, 정류 또는 전력 제어 기능을 수행합니다. 웨이퍼 두께, 다이싱 품질, 다이 표면 상태 및 후면 금속화는 다이 접착 품질, 열 저항 및 장기 신뢰성에 영향을 미칠 수 있습니다.

3. 본드 와이어

본드 와이어는 다이 패드와 리드 프레임 사이의 전기적 연결을 생성합니다. 전류 용량, 패드 설계, 루프 형상 및 신뢰성 요구 사항에 따라 알루미늄 와이어, 두꺼운 알루미늄 와이어, 리본 또는 기타 상호 연결 방식을 선택할 수 있습니다.

4. 성형 컴파운드

성형 화합물은 다이와 내부 연결부에 전기 절연, 방습 및 기계적 보호 기능을 제공합니다. 재료 선택과 성형 매개변수는 기포, 박리, 배선 스윕, 플래시 및 패키지 응력을 제어하기 위해 서로 조화를 이루어야 합니다.

TO252 패키징의 주요 과제

1. 다이 접착 품질 및 열 성능

TO252 장치는 작동 중에 열을 발생시킵니다. 반도체 다이와 리드 프레임 사이의 인터페이스는 열 저항, 전기적 성능 및 신뢰성에 직접적인 영향을 미칩니다. 따라서 다이 위치, 기울기, 본드 라인 두께, 기포 발생률, 접착제 도포량, 솔더 젖음성 및 접착 강도를 제어해야 합니다.

2. 안정적인 와이어 본딩

전력 소자는 일정한 전류 전달 능력을 요구합니다. 와이어 본딩 공정은 본딩 위치, 힘, 초음파 에너지, 본딩 시간, 와이어 직경 및 루프 형상을 정확하게 제어해야 합니다. 이러한 매개변수가 불안정하면 본딩 불량, 패드 손상, 와이어 들뜸, 비정상적인 루프 또는 전기 저항 증가 등의 문제가 발생할 수 있습니다.

3. 성형 일관성

성형 공정은 와이어 스윕, 불완전 충진, 기포, 박리, 과도한 플래시 또는 패키지 균열이 발생하지 않도록 다이와 와이어 연결부를 보호해야 합니다. 성형기, 금형 설계, 성형 화합물, 이송 조건 및 경화 프로파일은 장치 구조에 맞춰야 합니다.

4. 재단 및 성형 정확도

TO252는 SMT 패키지로서 정밀한 리드 형상과 평탄도가 요구됩니다. 트리밍 및 성형 장비는 리드 치수를 유지하면서 버, 패키지 응력, 리드 변형 및 본체 균열을 최소화해야 합니다.

5. 효율적인 최종 테스트 및 분류

대량 생산에는 정확한 전기 테스트뿐만 아니라 안정적인 공급, 방향 설정, 접촉, 분류 및 데이터 기록이 필수적입니다. 테스트 핸들러는 장치 유형, 테스트 시간, 분류 개수, 온도 요구 사항 및 목표 시간당 생산량(UPH)에 따라 선택해야 합니다.

6. 제조원가 관리

패키지 비용은 제품 경쟁력에 직접적인 영향을 미칩니다. 생산 라인 계획 시에는 장비 활용률, 라인 자동화, 전환 시간, 생산량, 소모품 사용량, 유지보수 요구 사항 및 전반적인 장비 효율성을 고려해야 합니다.

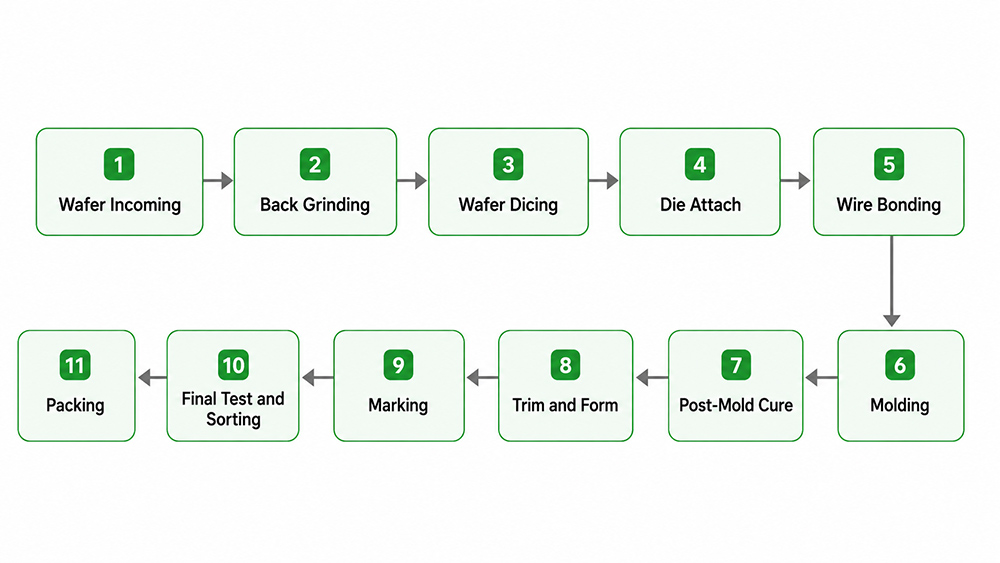

TO252 포장 공정 완료

1. 웨이퍼 입고 검사

입고 웨이퍼 검사에서는 연삭 및 절단 전에 웨이퍼 모델, 치수, 두께, 외관 상태, 웨이퍼 맵, 다이 레이아웃, 후면 상태 및 공정 로트 정보를 확인합니다.

핵심 공정 관리

웨이퍼 식별 및 추적성
초기 웨이퍼 두께 및 휜 정도
다이 맵 및 거리 배치도
표면 및 모서리 상태
뒷면 금속화 또는 코팅 상태

2. 웨이퍼 후면 연삭

웨이퍼 후면 연삭은 패키지 높이, 열 성능, 다이 강도 및 후속 공정 처리에 필요한 목표 두께로 웨이퍼를 줄입니다.

핵심 공정 관리

최종 웨이퍼 두께
두께 균일성
웨이퍼 휨 현상
표면 거칠기
모서리 깨짐
분쇄 후 세척 및 처리

3. 웨이퍼 다이싱

다이싱 톱은 절단선을 따라 웨이퍼를 개별 다이로 분리합니다. 각 다이가 리드 프레임 다이 패드에 정확히 맞고 안정적으로 집어서 놓을 수 있도록 안정적인 절단 품질이 요구됩니다.

핵심 공정 관리

절단 정확도
다이 치수 일관성
칩핑 및 크랙 제어
날과 스핀들 상태
절삭면 청결도
웨이퍼 맵 및 다이 트래킹

4. 다이 어태치

다이 본더는 반도체 다이를 TO252 리드 프레임의 방열 패드 위에 놓습니다. 전도성 에폭시, 솔더, 공융 접합 또는 기타 적합한 접착 방법은 장치 설계 및 열 요구 사항에 따라 사용될 수 있습니다.

핵심 공정 관리

다이 위치 및 회전
다이 틸트
접착제 또는 납땜량
접착층 두께
배치력
가열 및 경화 프로파일
공극률 및 부착 강도

권장 장비

웨이퍼 그라인더

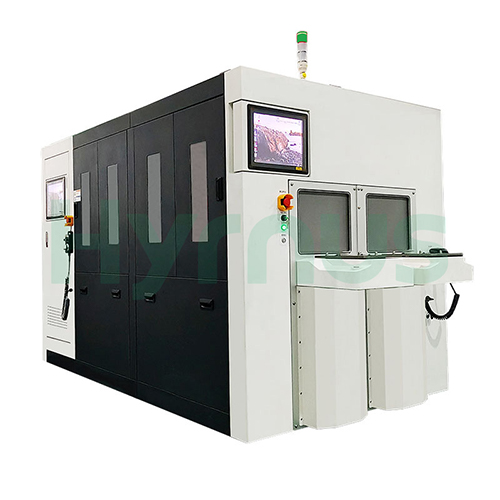

HY-WT3005 전자동 초정밀 웨이퍼 박막화 장비.
다지기용 톱

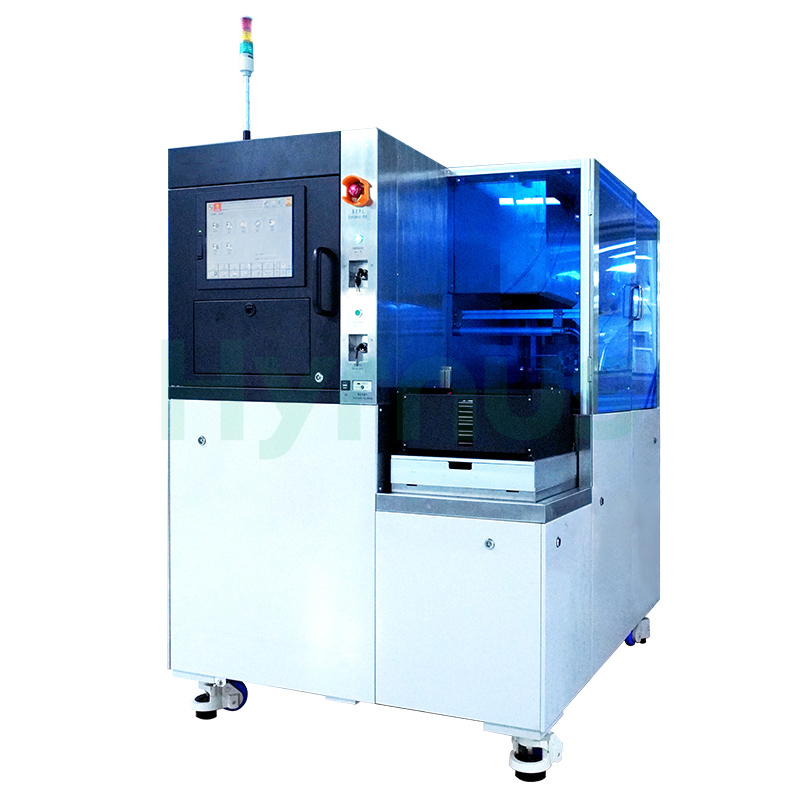

HY-WD1202 웨이퍼 분리 절단 톱.
디 돈더

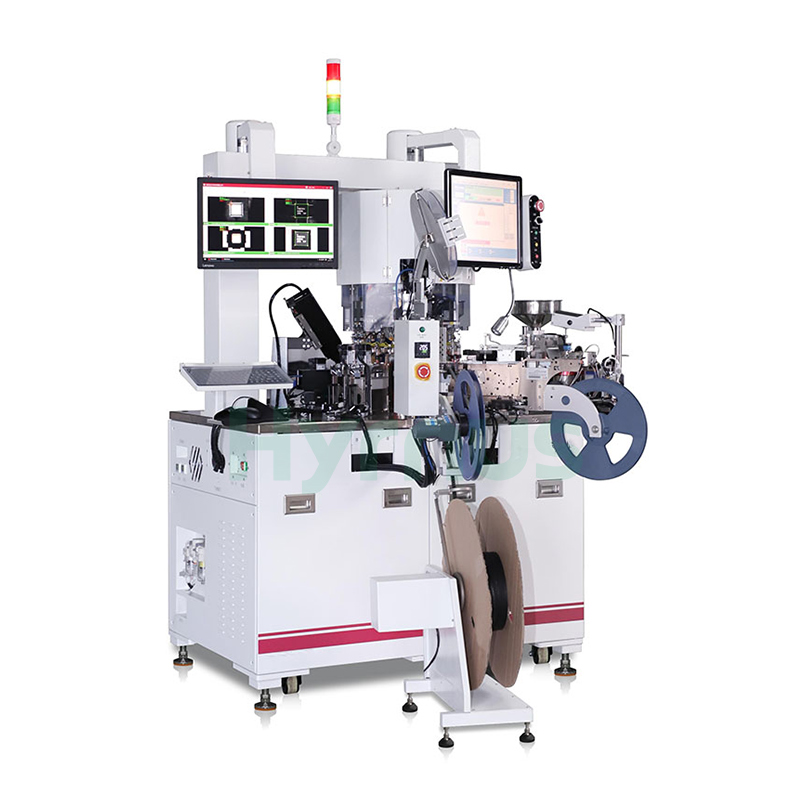

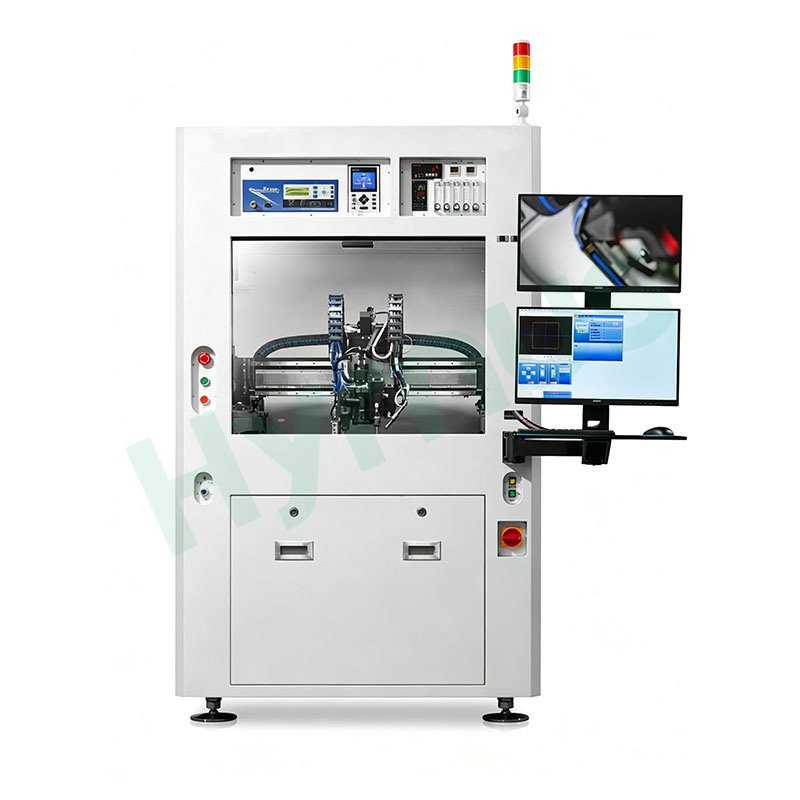

HY-GD800 전자동 다기능 다이 본더. 최종 제품 및 공정 구성에 따라 일반적인 위치 정밀도는 ±5μm 및 ±0.1°에 도달할 수 있습니다.

5. 와이어 본딩

와이어 본딩은 다이 패드와 리드 프레임 사이에 전기적 연결을 생성합니다. 본딩 플랫폼(캐필러리 또는 웨지), 와이어 재질, 와이어 직경, 초음파 시스템 및 본딩 프로그램은 장치 구조에 따라 선택해야 합니다.

핵심 공정 관리

결합 위치
결합력
초음파 에너지
유대감 형성 시간
와이어 직경
루프 높이 및 스팬
인장 강도 및 접착 품질

6. 몰딩

트랜스퍼 몰딩은 다이, 본드 와이어 및 리드 프레임의 일부를 에폭시 몰딩 컴파운드로 캡슐화하는 공정입니다. 이 공정은 절연, 방습 및 기계적 보호 기능을 제공합니다.

핵심 공정 관리

금형 온도
전달 압력 및 속도
충치 치료
와이어 스윕
빈 공간 및 불완전한 채움
섬광과 출혈
박리 위험
패키지 스트레스

7. 후경화

성형 후, 후경화 공정을 통해 성형 화합물의 가교 결합이 완료되고 기계적 특성, 절연성 및 내습성이 안정화됩니다.

핵심 공정 관리

경화 온도
치료 기간
로딩 방식
로트 분리
오븐 균일성
프로세스 추적성

8. 다듬고 모양을 잡아줍니다

트리밍 및 성형 장비는 리드 프레임 타이 바를 제거하고 SMT 실장에 필요한 TO252 형상으로 리드를 성형합니다.

핵심 공정 관리

리드 치수
납 평면성
형성 각도
버 제어
패키지 본체 보호
공급 및 스트립 위치 안정성

권장 장비

와이어 본딩기

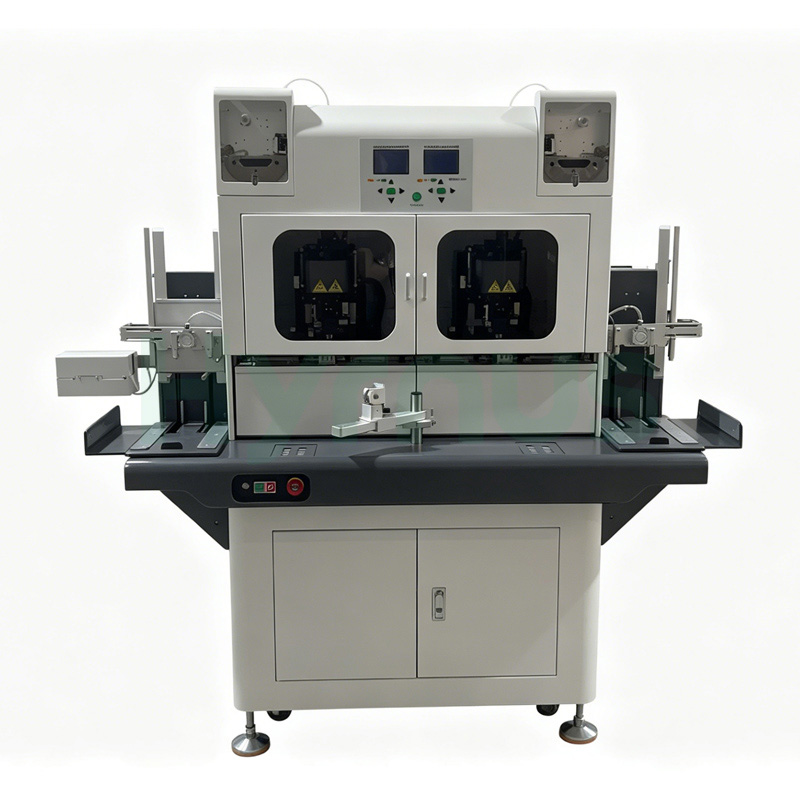

HY-HW3850 자동 초음파 중형 알루미늄 와이어 웨지 본더
성형 금형

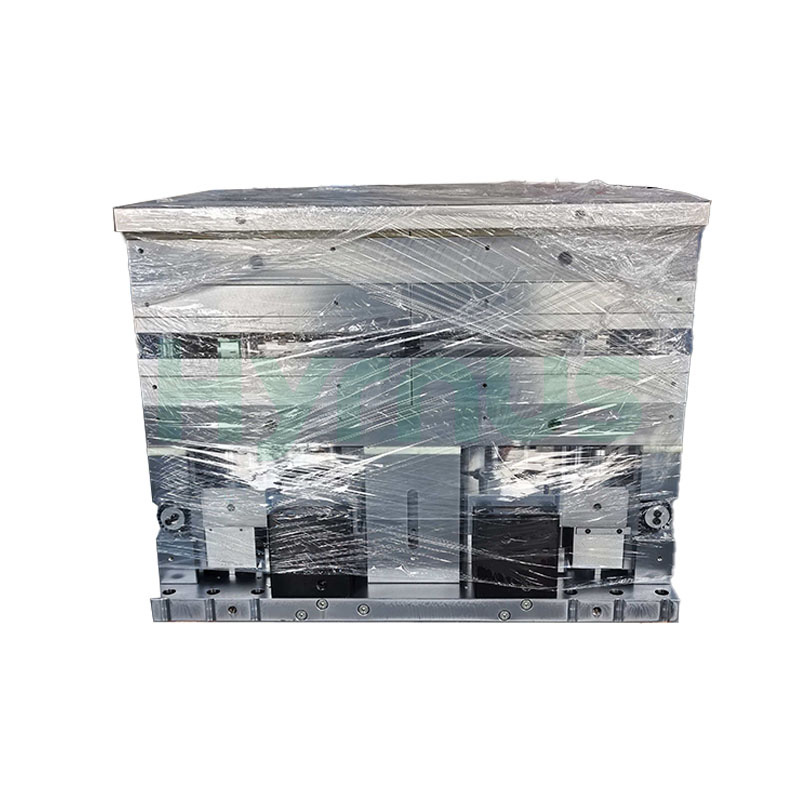

HY-PM252-6R 성형 금형
식품 가공 및 케이터링

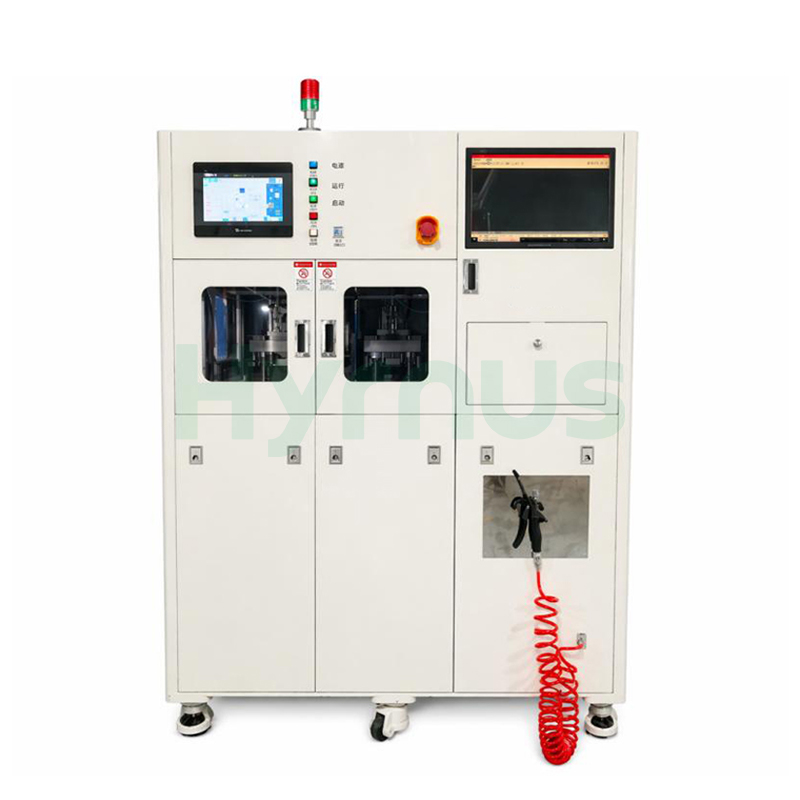

HY-TF210 자동 트리밍 및 성형 시스템

9. 표시 및 육안 검사

이 마킹 시스템은 제품 식별 및 추적 정보를 포장 표면에 적용합니다. 비전 시스템을 통합하여 마킹 위치, 내용, 선명도 및 포장 외관을 검증할 수 있습니다.

핵심 공정 관리

제품 모델
배치 번호 또는 로트 번호
날짜 코드
제조업체 정보
추적성 코드
인물 및 외모 검사

10. 최종 시험 및 분류

최종 테스트 핸들러는 전기 테스트 결과에 따라 완성된 장치에 부품을 공급하고, 위치를 지정하고, 접촉하고, 테스트하고, 분류합니다.

핵심 공정 관리

항복 전압
누설 전류
온 저항
문턱 전압
순방향 전압
정적 전기 매개변수
사용자 지정 장치 매개변수
빈 분류 및 데이터 기록

11. 포장

TO252 규격을 충족하는 제품은 고객의 취급 및 SMT 조립 요구사항에 따라 포장됩니다. 포장 사양에는 제품 방향, 수량, 라벨링, 방습 및 추적성이 명시되어야 합니다.

핵심 공정 관리

테이프 앤 릴 포장
튜브 또는 트레이 포장(해당되는 경우)
방향 제어
라벨링 및 로트 기록
습기 차단 포장
최종 출고 검사

테스트 핸들

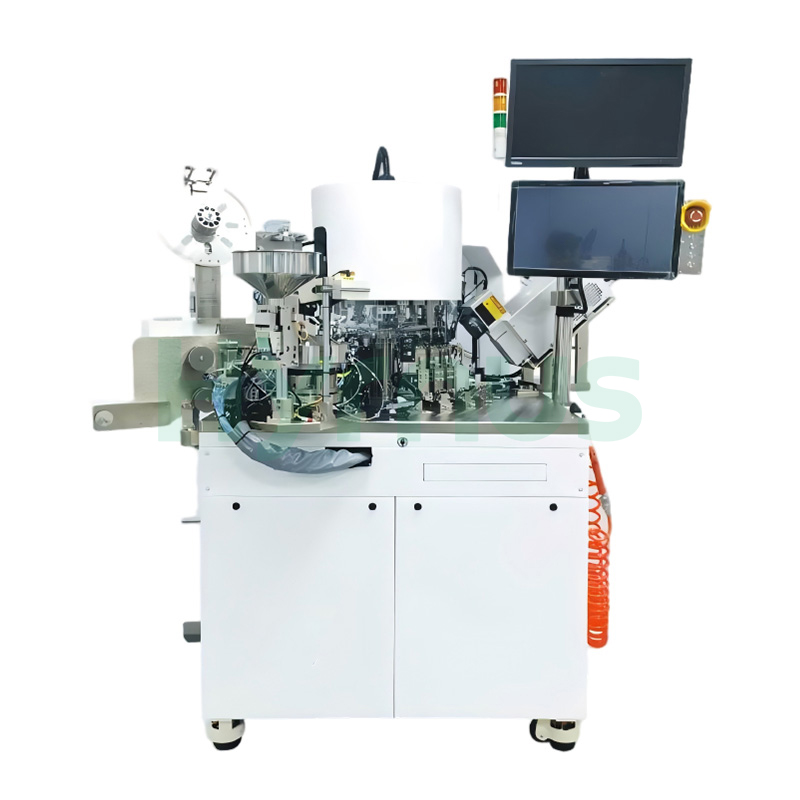

HY-TS980 터렛 테스트 핸들러
터렛 분류기
HY-TH800 터렛형 통합 시스템

권장 장비 구성

프로세스	권장 구성	주요 기능
웨이퍼 후면 연삭	HY-WT3005	자동 웨이퍼 박막화, 두께 제어, 정렬, 세척 및 핸들링
웨이퍼 다이싱	HY-WD1202	절단 정밀도 및 칩핑 제어를 통한 웨이퍼 개별 분리
다이 어태치	HY-GD800	다이 픽업, 비전 정렬, 접착 또는 납땜 공정 및 고정밀 배치
와이어 본딩	HY-HW3850	다이와 리드프레임 간의 전기적 상호 연결
조형	HY-PM252-6R	트랜스퍼 몰딩 및 패키지 캡슐화
금형 후 경화	숙성 오븐	제어된 후성형 경화 및 배치 관리
다듬고 모양을 잡아주세요	HY-TF210	TO252 리드 트리밍 및 성형
표시	자동 레이저 마킹 시스템	제품 식별 및 추적성 표시
기말고사 및 분류	HY-TS980	전기 테스트, 분류 및 자동 장치 정렬
포장	HY-TH800	방향 제어, 계수, 포장 및 라벨링

유연한 생산 라인 구성

독립형 장비

실험실, 공정 개발, 시범 생산 또는 기존 공장의 개별 공정 교체 및 확장에 적합합니다.

반자동 라인

자동 위치 지정, 처리, 검사 및 데이터 기록을 사용하면서도 일부 수동 적재 또는 이송 단계를 유지하여 일관성을 향상시키고 노동 의존도를 줄입니다.

완전자동 라인

자동 공급, 자재 이송, 온라인 검사, 분류 및 생산 데이터 관리를 통해 장비를 연결하여 작업 간 취급을 줄이고 대량 생산을 지원합니다.

멀티 패키지 호환성

일부 장비는 고정 장치, 트랙, 금형, 접촉 부품, 툴링 및 공정 프로그램을 변경하여 TO252, TO220 또는 기타 관련 전력 패키지를 지원할 수 있습니다. 호환성은 실제 패키지 크기, 리드 프레임 구조, 공정 매개변수 및 처리량 요구 사항을 기준으로 평가해야 합니다.

맞춤형 TO252 패키징 솔루션을 요청하세요.

장치 도면, 리드 프레임 정보, 공정 흐름도, 목표 생산 능력, 자동화 요구 사항 및 공장 환경을 보내주십시오. HYRNUS는 프로젝트를 평가하여 적합한 독립형 기계 구성 또는 완벽한 TO252 포장 및 테스트 라인을 추천해 드립니다.
