터릿 테스트 핸들러 고온 테스트 터릿 분류기

HY-TS936H 터렛 테스트 핸들러 이 장비는 상온 및 고온 환경에서 개별 소자 및 IC를 테스트하고 분류하도록 설계되었습니다.

상표 :
HYRNUS
품목 번호 :
HY-TS936H
주문량(최소 주문 수량) :
1 Set
보증 :
One-Year Warranty and Lifetime Maintenance
지불 :
T/T
리드 타임 :
7-35 Days
제품 원산지 :
China

지금 문의하세요

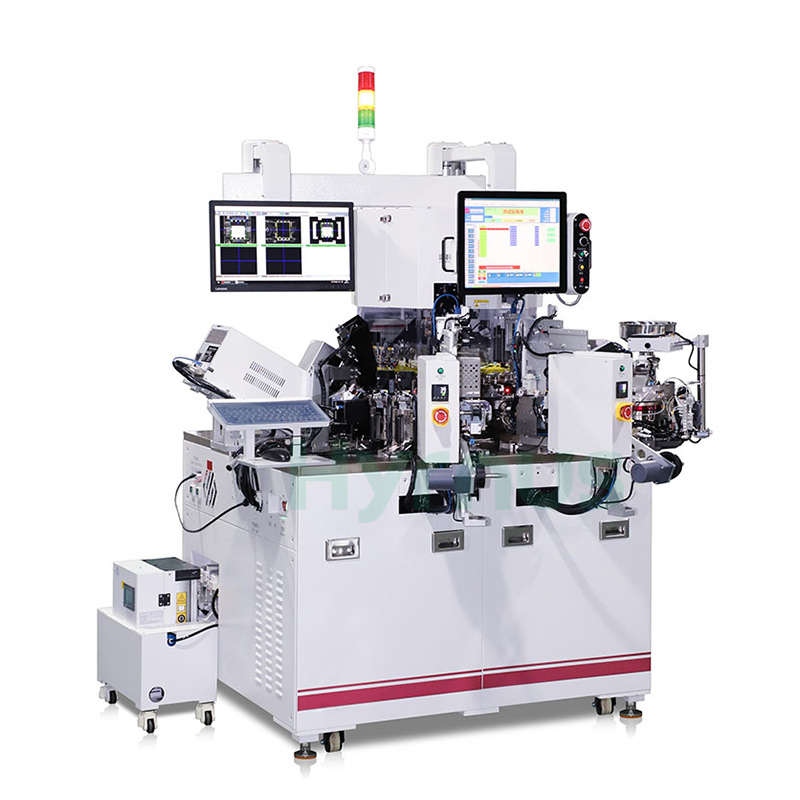

터릿 테스트 핸들러 고온 테스트 터릿 분류기

제품 개요

HY-TS936H 터렛 테스트 핸들러 본 장비는 고온 테스트가 필요한 개별 소자 및 IC용으로 설계되었습니다. 기존의 상온 테스트 기능을 기반으로 고온 테스트 기능을 추가하여 안정적인 성능을 보장합니다. PDFN/DFN/MSOP/SOT/SOP/SOD/TO/SMA/SMB/SMC 등 다양한 패키지의 상온 및 고온 테스트 및 분류에 모두 적합합니다.

아니요.	장점 설명
1	시험 구성: 1~4개의 고온 시험 지점(선택 사항) + 상온 시험 지점; 가열 온도 ≤ 180°C (고온 시험 지점은 단열 설계가 적용됨).
2	온도 제어 정확도: 가열 온도 ≤ 180°C, 온도 제어 정확도 ±3°C. PDFN 5×6을 예로 들면 최대 96개의 장치를 동시에 가열할 수 있습니다.
3	고온 서브 터릿: 고온 테스트는 고온 서브 터릿에서 직접 수행되어 온도 정확도를 보장합니다. 투입구와 배출구 모두 화상 방지 장치가 장착되어 있습니다.
4	냉각 시스템: 와류관을 이용한 냉각 방식으로, 30초 이내에 온도를 125°C에서 28°C까지 빠르게 낮출 수 있습니다.
5	자동 급식(진동식 사료통): 진동식 사료통을 사용하여 빠르고 안정적인 급식 속도를 제공합니다.
6	메인 터렛: 메인 터렛에는 독립적인 모터로 구동되는 36개의 픽업 헤드가 장착되어 있어, 픽업 헤드의 흡착을 통해 제품을 각 스테이션의 중앙으로 정확하게 이송할 수 있습니다.
7	방향 정렬 장치: 제품의 정확한 위치 지정 및 전환, 위치 공차 ≤ 0.005mm, 방향 정확도 최대 0.1도.
8	마킹 스테이션 메커니즘: 마킹 스테이션은 레이저 마킹, 먼지 제거 및 마킹 검사 비전을 통합하여 마킹 속도를 크게 향상시킵니다.
9	테이프 및 릴 모듈: 표준 자동 테이핑 기능 외에도 자동 재료 보충 기능이 지원됩니다.

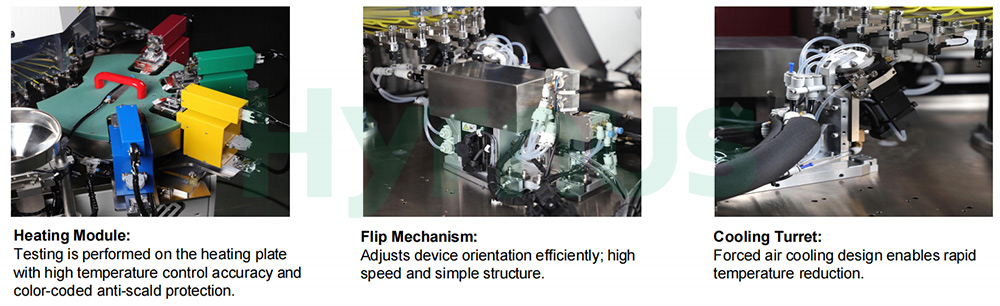

Hyrnus turret sorter

기술적 매개변수

아니요.	매개변수	사양
1	적합한 구성 요소	PDFN, DFN, MSOP, SOT, SOP, SOD, TO, SMA/B/C 등
2	UPH	최대 10K (테스트 시간 200ms 미만)
3	고온 시험 스테이션	1~4개 스테이션 이용 가능, 고온 환경(선택 사항)
4	고온 시험 방법	예열판에서 테스트
5	고온 시험 온도	30~180℃ ±3℃
6	분류	4+4+1
7	온로드	그릇/튜브
8	짐을 내리다	테이프 아웃 / 튜브 아웃
9	누르는 모드	서보 모터+캠 / 수입산 리니어 모터 / 국산 리니어 모터
10	힘 제어 정확도	힘 제어는 ±10%(≥10N) / ±5%(2-10N)의 정확도를 제공하며, 적응형 보정을 지원합니다.
11	안정	MTBA>60분, MTTA<3분, MTBF>168시간
12	기압	0.4-0.7MPa, 진공: >65KPa
13	전원 공급 장치	AC220V / 380V 50/60Hz
14	마킹 매개변수	10W 레이저 마킹 장비 / 20W 펄스 마킹 장비 (옵션); 마킹 범위: 110mm/70mm; 와이어 마킹 속도: 7000mm/s; 최소 문자 크기: 0.5/0.3인치; 출력: 0-10W / 20W
15	이미지 매개변수	카메라 및 해상도: 1.6메가픽셀 CCD 카메라, 해상도 H1440×V1080픽셀; 정확도: ≤0.015mm/픽셀; 주기 시간: <50ms
16	버스 프로그램	높은 정밀도와 빠른 속도를 제공하며, 모든 서보 파라미터 설정을 개방하여 장비 디버깅 및 모니터링을 편리하게 할 수 있습니다. MTBA 원본 데이터, 장비 작동 로그, 장비 고장 경보 코드 및 정보 등 다양한 데이터가 영구적으로 저장됩니다.
17	픽헤즈	36
18	중요 구성 요소	수입 DDR

제품 구조 및 작동 원리

총 18~24개의 모듈 스테이션을 갖추고 있어 시장 요구에 따라 어떤 구성으로든 변경할 수 있습니다. HY 자동 고속 테스트 분류기 특징:

아니요.	목	설명
1	시간당 최대 45,000~50,000대	1.포탑 설계가 채택되었습니다.
		2.Keens PLC + PC 시스템 사용
		3. 서보 모터 시스템은 널리 사용됩니다.
		4.업계 최고 수준의 광학 시스템을 탑재했습니다.
2	높은 유연성	1.다양한 공급 시스템을 지원합니다.
		2.손쉬운 디버깅 및 유지보수를 위한 모듈식 시스템을 갖추고 있습니다.
		3.전체 기기를 360도 전방위로 살펴볼 수 있는 듀얼 디스플레이를 탑재하여 손쉬운 디버깅 및 유지보수가 가능합니다.
3	상징적인 다국어 사용자 인터페이스	윈도우 7 운영 체제
4	설계	표준화된 디자인

Turret Test Handler Structure

워크플로우

작동 원리도: 진동판 공급부터 전체 공정 사이클 완료까지의 구성 요소, 기계 작동 원리, 흡입 노즐 회전을 위한 DDR 모터(사이클당 50ms), PLC 제어 서보 모터, 솔레노이드 밸브, 실린더, 인덕터, 일련의 작업 스테이션 및 감지 동작과 관련된 구성 요소 완료. 다음 그림 참조.:

ic handler workflow

강력한 소프트웨어 기능

사물인터넷(IoT) 기술을 기반으로, 당사는 현장의 방대한 공정 및 환경 데이터를 통합 플랫폼에 통합하는 업계 최고의 소프트웨어 솔루션을 개발했습니다. 혁신적인 알고리즘 모델을 통해 당사 시스템은 생산 효율성, 품질 관리 및 장비 예측 유지보수를 향상시킵니다. 이러한 모델은 현장 테스트 및 검증을 거쳐 생산량 증대, 가동 중단 시간 및 결함 관련 손실 최소화에 효과적인 것으로 입증되었습니다.

ic handler Software
