TO252-6R 패키지용 자동 트리밍 및 성형 시스템

HY-TF210 반도체 리드 성형 장비는 2개의 금형으로 구성되어 있습니다. 금형 1은 디게이트, 트리밍 1, 트리밍 2를 CCD 검사를 통해 수행하고, 금형 2는 절단, 성형 1, 성형 2, 분리를 수행합니다. 각 스트로크는 24개 위치(리드프레임당 192개)를 처리하여 펀칭 버 ≤0.08mm, 펀칭 중심 편차 ≤0.03mm, 리드 평탄도 ≤±0.15mm, "S"자형 리드 제어 ≤±0.15mm를 달성하며, 리드 눌림, 성형체 손상 또는 성형체에 대한 직접적인 충격이 발생하지 않습니다. 이 시스템은 매거진 교체 시 정지 없이 작동하는 이중 매거진 로딩, 토크 제어식 걸림 방지 기능이 있는 서보 구동식 공급, 존재 및 낙하 감지 기능이 있는 서보 구동식 픽업, 무단 디지털 속도 조절 및 과부하 보호 기능이 있는 크랭크축 연결봉 메커니즘을 통한 서보 구동식 펀칭 기능을 갖추고 있습니다. 주요 사양으로는 펀칭 공구에 텅스텐강/고속강, 성형 공구에 ASP23 재질을 사용하고, 심 교체를 통해 최대 2회까지 공구 재연삭이 가능하며, 볼 베어링 케이지 가이드가 있는 3판 구조, 기계식 역회전 방지 및 공구 포카요케를 포함한 포괄적인 오류 방지 기능을 갖추고 있습니다. 이 시스템은 3상 5선식 380V 전원을 사용하며 정격 출력은 8.5kW입니다. 0.4~0.7MPa의 압축 공기를 12L/min의 유량으로 공급해야 하며, 크기는 2600 × 1100 × 1800mm이고 무게는 1250kg입니다. 10.4인치 터치스크린 HMI가 장착된 PLC로 제어되며, 간체 중국어 인터페이스, 자동/수동 모드, 3단계 사용자 권한(작업자/기술자/관리자)을 제공합니다. 또한 파라미터 초기화, 공구 수명 알림, 전기 회로도, 사용자/유지보수 설명서, 부품 도면을 포함한 전체 문서가 제공됩니다.

제품 사양

시스템 성능 지표
UPH	≥ 70k/시간
펀칭 스트로크 속도	분당 50~60회 스트로크
MTBA(평균 지원 간격)	40분 이상
MTBF(평균 고장 간격)	120시간 이상
MTTA(평균 해결 시간)	5분 이하
가동 중지율	3% 이하
금형 기능 지표
프로세스 단계 구성	금형 1: 디게이트 + 트림 1 + 트림 2 (CCD 포함)
	금형 2: 절단 + 형태 1 + 형태 2 + 분리
펀칭 위치 (192p/리드프레임)	단계당 24개
버를 펀칭하다	≤ 0.08 mm
펀칭 편차	중심값 ≤ 0.03
납 평면도(뒤틀림)	≤ ± 0.15
"S"자형 리드	≤ ± 0.15
납 분쇄 손상	허용되지 않음
성형체 압착 손상	허용되지 않음
성형체에 가해지는 직접 충격력	허용되지 않음
펀칭 공구 재료	텅스텐강 / 고속강
성형 공구 재료	ASP23
펀칭 수율	≥ 99.95%
공구 재연마 시간	2번
공구 재연마 후 설치	심을 교체하세요
구조	3판형
가이드 구조	볼 베어링 케이지
오류 방지	예
위치 감지	예
유형 식별	예
기계식 역회전 방지 장치	예
툴 포카요케	예
금형 고정	표준 가이드 레일 및 리미트 블록
로딩 섹션
로딩 방식	이중 탄창 장전 방식, 탄창 교체를 위해 멈출 필요 없음
탄창 위치 감지	예
탄창 역방향 감지	예
탄창 과도 이동 방지	예
매거진 홈 & 한계 감지	예
공급부
공급력	서보 모터
전파 방해 방지 기능	토크 제어
매개변수화된 위치 설정 기능	예
제품 존재 확인 기능	예
픽업 섹션
픽업 파워	서보 모터
리드프레임 존재 감지	예
물건을 집는 동안 낙하 감지	예
국내 및 장기 여행 보호	리미트 스위치
매개변수화된 위치 설정 기능	예
금형 내 전사 섹션
전파 방해 방지 기능	예
폴 하단 위치 감지	예
폴 리프팅 동작	실린더 구동식
폴 측면 이동	서보 구동식
동력부
펀치력	서보 모터
권력 메커니즘	크랭크축 연결봉 메커니즘
속도 조절	무단계 디지털 조정
작업 위치/설정 위치 변환 기능	예
과부하 보호 기능	예
스크랩 보조 배출	음압 팬
하역 구역
하역 방법	대량 수집
계수 함수	예
제어부
제어 구성 요소	PLC
HMI	10.4인치 터치스크린
인터페이스 언어	간체 중국어
제어 모드	자동/수동
제어 프로그램	제공되지 않음
운영 인터페이스
사용자 권한	운영자/기술자/관리자
매개변수 초기화 함수	제공됨
공구 수명 알림 기능	예
선적 서류 비치
전기 회로도
사용자 설명서, 유지보수 및 서비스 설명서
예비/소모성 부품 도면
공압 부품	SMC, AIRTAC, CKD
FA 부품	미스미, 하이윈
서보 모터	이노반스, 델타, 투자
터치스크린	와인뷰, 프로페이스
PLC	키엔스, 이노반스, 파텍
유지보수 항목	유지보수 주기
움직이는 부품의 세척 및 윤활	한 달에 한 번
센서 표면 세척	한 달에 한 번
크랭크축 윤활	두 달에 한 번
금형 절삭날 검사	하루에 한 번
크랭크축 간극 검사	6개월에 한 번씩
곰팡이 제거 및 관리	3일에 한 번

이용약관

장비 외형 치수 (길이 x 너비 x 높이, mm)	2600x1100x1800 (참고 치수이며, 실제 제품과 다를 수 있습니다.)
장비 무게(kg)	1250
장비 전원 공급 장치(V)	3상 5선식 380V
장비 압축 공기 공급량(Mpa)	0.4-0.7
장비 압축 공기 소모량(lpm)	12
장비 작동 온도 (°C)	5-35
장비 작동 습도(%)	75
장비 정격 출력(kW)	8.5
장비 급수 압력	없음
장비 용수 소비량	없음
장비 진공 요구량(Mpa)	없음

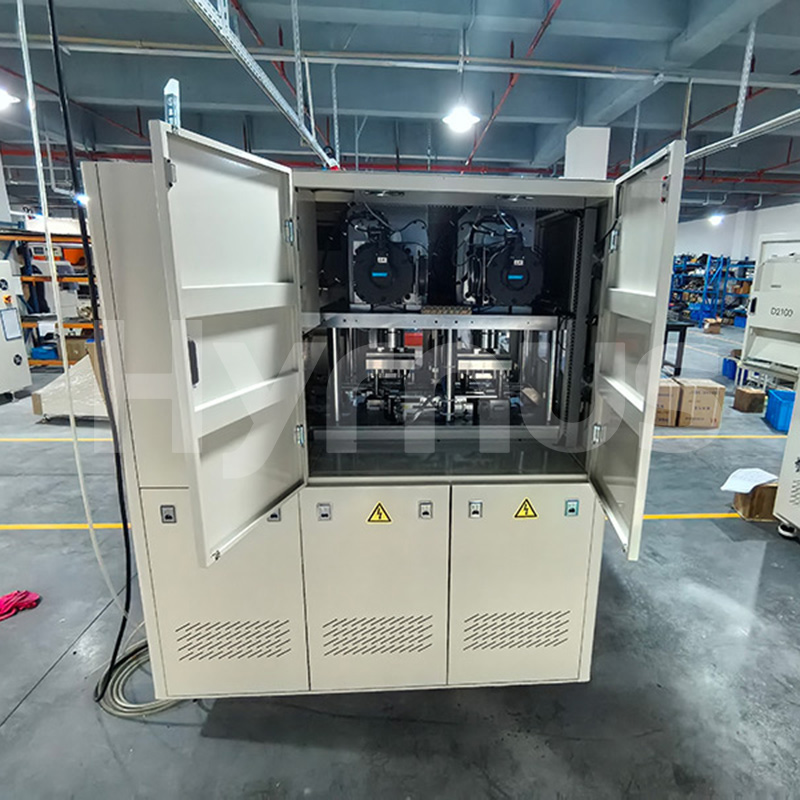

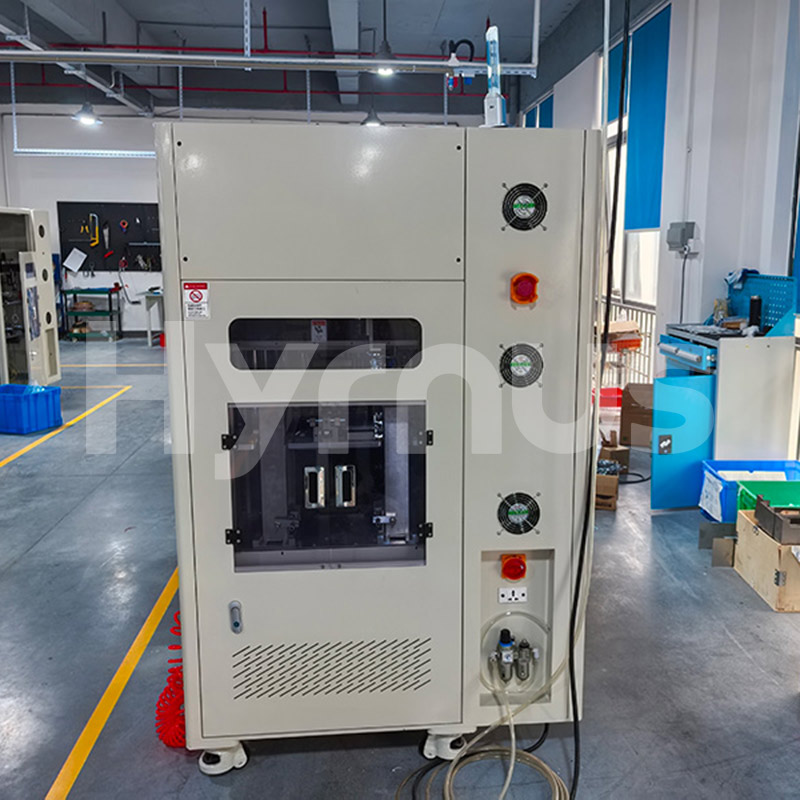

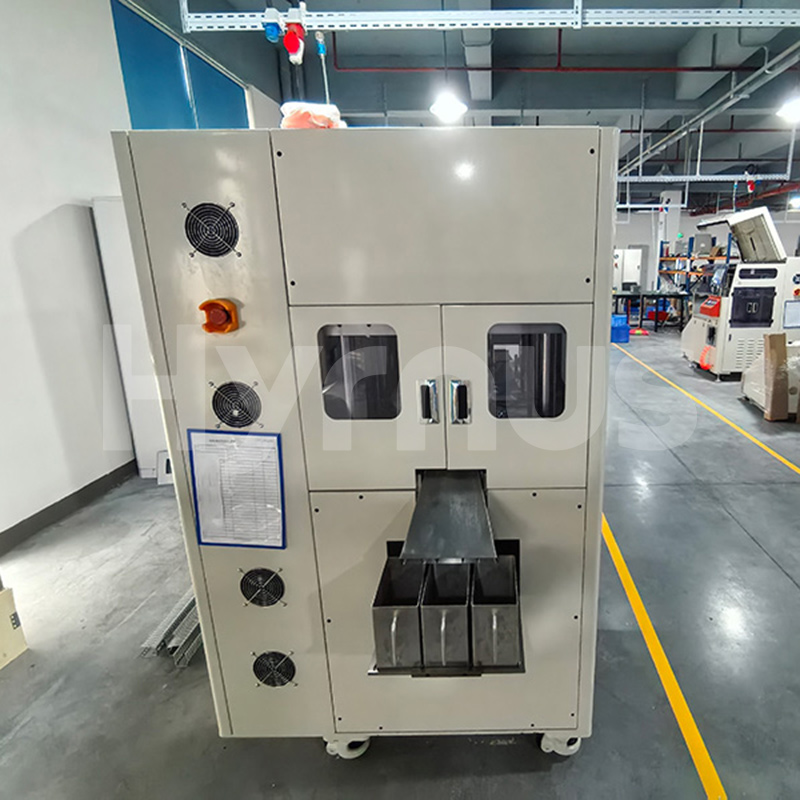

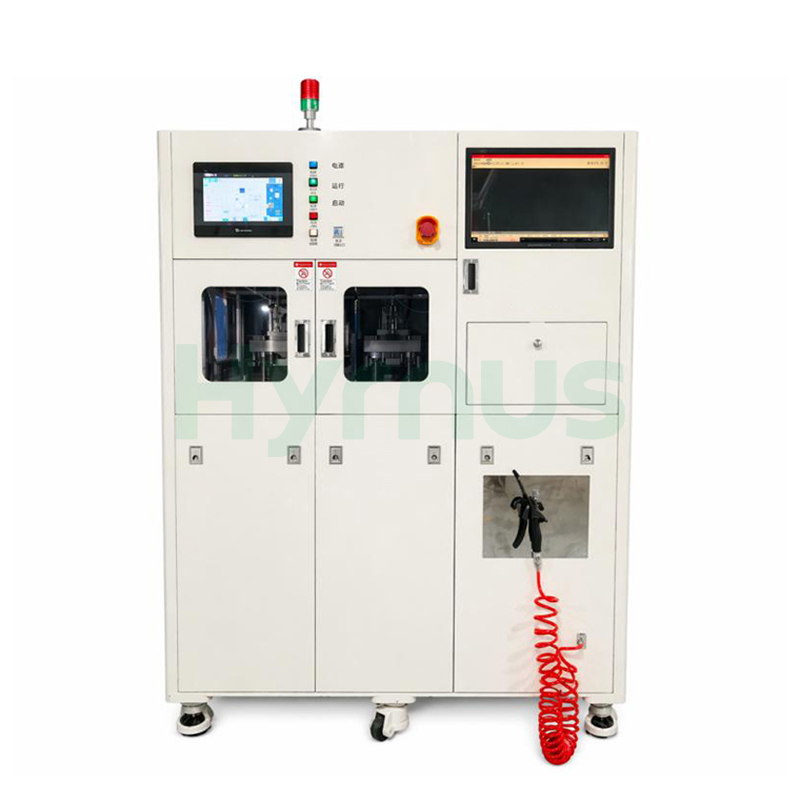

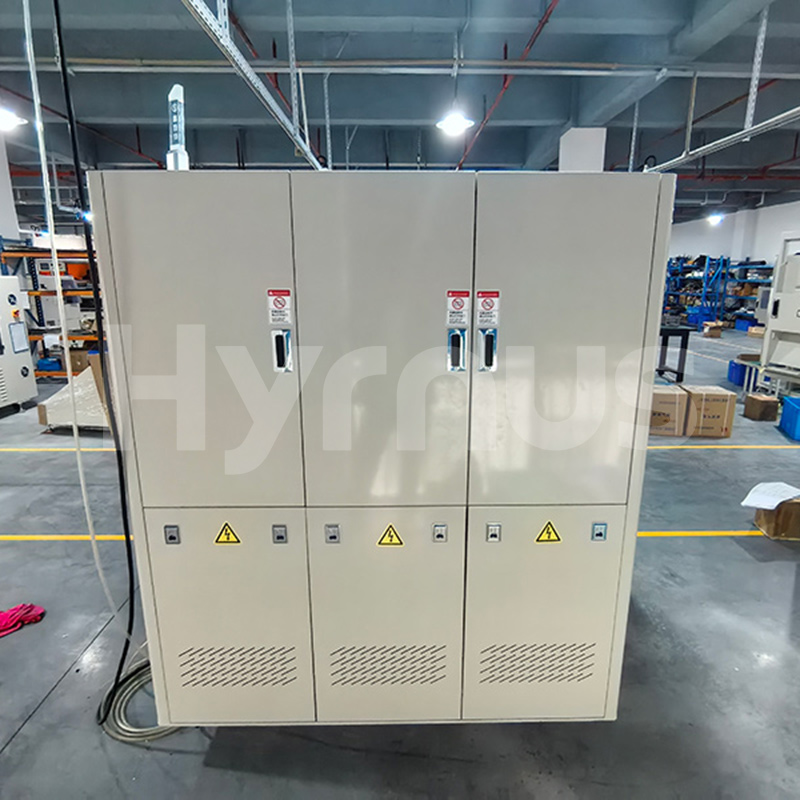

제품 상세 정보
