자동 2액형 접착제 혼합 및 포팅 기계

HY-TP3030 자동 2액형 포팅기는 정밀 계량 시스템과 고정밀 3축 모션 플랫폼을 결합하여 2액형 접착제를 자동으로 계량, 혼합 및 분배합니다. 진공 공급 및 탈기 기능을 갖추고 있어 다양한 전자 제품의 자동 분배, 포팅 및 밀봉에 적합합니다.

상표 :
HYRNUS
품목 번호 :
HY-TP3030
주문량(최소 주문 수량) :
1 Set
보증 :
One-Year Warranty and Lifetime Maintenance
지불 :
T/T
리드 타임 :
7-35 Days
제품 원산지 :
China

지금 문의하세요

자동 2액형 접착제 혼합 및 포팅 기계

제품 개요

HY-TP3030은 자동 접착 포팅기정밀 계량, 자동 혼합, 정량 분배 및 3축 모션 제어를 통합했습니다.

첨단 알고리즘을 탑재한 전용 모션 컨트롤러는 고정밀 3축 로봇 시스템과 연동하여 프로그래밍된 경로를 따라 빠르고 안정적이며 정확한 3차원 분사 작업을 수행합니다.

이 장비는 진공 재료 공급 및 진공 탈기 기능을 지원합니다. 접착 특성 및 생산 요구 사항에 따라 가열, 교반, 자동 세척 및 압력 모니터링 기능을 선택적으로 사용할 수 있습니다. 회로 기판, 전자 부품, 조명 제품, 소형 가전 제품, 자동차 전자 장치 및 필터의 포팅, 밀봉, 절연 및 보호에 적합합니다.

제품 특징

첨단 알고리즘을 탑재한 전용 모션 컨트롤러는 빠르고 안정적인 모션 제어를 제공합니다.
고정밀 3축 로봇 시스템은 프로그래밍된 3차원 분사 경로를 지원합니다.
분사 헤드당 유효 작업 범위는 500 × 700 × 100 mm입니다.
정밀 계량 모터는 자동 비율 제어, 혼합 및 정량 분배를 가능하게 합니다.
혼합 비율 정확도와 분배 정확도 모두 ±2%에 도달할 수 있습니다.
다양한 공정에 맞춰 여러 가지 혼합 비율과 분사 속도를 선택할 수 있습니다.
점도가 100,000 cP 미만인 2액형 접착제에 적합합니다.
진공 방식의 재료 공급과 탈기 작업은 접착제 내 기포를 줄이는 데 도움이 됩니다.
선택 사양으로 접착제 가열, 탱크 교반, 자동 세척 및 압력 모니터링 기능을 제공합니다.
모션 컨트롤러와 터치스크린 또는 PC와 모션 제어 카드와 함께 사용할 수 있습니다.
안정적인 운영 체제와 사용자 친화적인 인터페이스로 프로그래밍 및 매개변수 설정이 간편합니다.
콤팩트한 구조와 간편한 조작으로 유연한 자동 포팅 생산이 가능합니다.

응용 프로그램

*PCB 및 회로기판 분배 및 포팅

*전자 부품 포팅

*전원 공급 및 제어 모듈 포팅

*LED 및 조명 제품 포팅

*소형 가전제품 전자 모듈 포팅

*점화 장치 포팅

*자동차 전자제품 및 차량용 제품 포팅

*진공청소기 전자 부품 포팅

*필터 및 필터 요소 분배

*기타 전자 제품의 밀봉, 절연 및 보호

기술적 매개변수

목	사양
모델	HY-TP3030
기계 유형	자동 2액형 포팅기
헤드당 유효 작업 범위	500(X) × 700(Y) × 100(Z) mm
XY축 이동 속도	0–300 mm/s
Z축 이동 속도	0–100 mm/s
혼합 비율 정확도	±2%
분배 정확도	±2%
혼합 비율 조절 가능	100:100–100:20 또는 100:20–100:10
조제율	구성에 따라 1~10g/s, 5~20g/s 또는 10~30g/s
적용 가능한 접착제 점도	100,000 cP 미만
제어 시스템	터치스크린이 있는 모션 컨트롤러 또는 모션 제어 카드가 설치된 PC
계량 방법	기어 펌프/스크류 펌프가 장착된 스테퍼 모터 또는 피스톤 펌프가 장착된 서보 모터
작동 방법	시작 스위치
항경화 시간 설정	0~9999초, 조절 가능
변속 시스템	마이크로스테핑 모터 및 타이밍 벨트
전원 공급 장치	AC 220V
기계 치수	1300(길이) × 1250(너비) × 1600(높이) mm
기계 무게	약 450kg
작동 온도	0~40°C
작동 습도	습도 20%~90%

제품 상세 정보

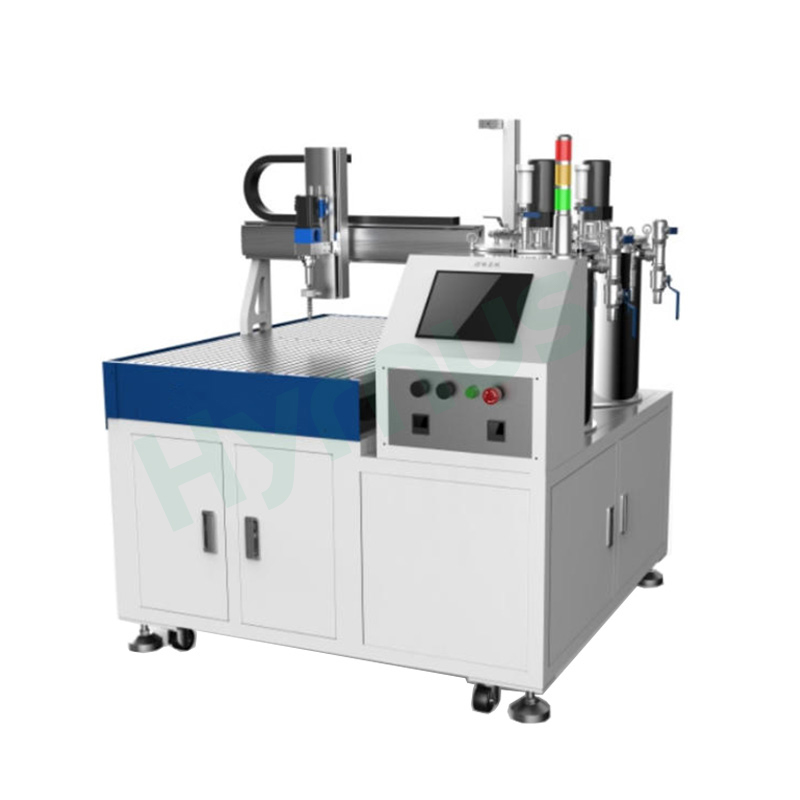

Automatic Glue Dispensing Machine
