Fully Automatic Two-Component Vacuum Potting Machine

완전 자동 AB 접착제 정밀 진공 포팅기

HY-PM400 전자동 진공 포팅기 진공 탈기, 정밀 계량, 동적 혼합, 3축 분사 및 자동 세척 기능을 결합한 이 장비는 조절 가능한 진공 조건에서 2액형 접착제를 자동으로 분사하여 기포와 공극 발생을 최소화하므로 자동차 전자 장치, 콘덴서, 코일, 변압기, 릴레이 및 전력 모듈에 적합합니다.

상표 :
HYRNUS
품목 번호 :
HY-PM400
주문량(최소 주문 수량) :
1 Set
보증 :
One-Year Warranty and Lifetime Maintenance
지불 :
T/T
리드 타임 :
7-35 Days
제품 원산지 :
China

지금 문의하세요

완전 자동 AB 접착제 정밀 진공 포팅기

제품 개요

HY-PM400은 전자동 진공 포팅기진공 처리, 정밀 2성분 계량, 동적 혼합, 3축 분배, 자동 고정 장치 이송 및 자동 세척 기능을 통합합니다.

포팅 공정은 조절 가능한 진공 챔버 내부에서 수행되어 접착제 및 제품 내부 공간에 갇힌 공기, 기포 및 공극을 줄입니다. 이 공정은 높은 포팅 품질, 전기 절연성 및 장기적인 밀봉 신뢰성이 요구되는 제품에 적합하도록 설계되었습니다.

포팅 기계는 산업용 컴퓨터, 디스플레이 및 모션 제어 카드로 제어됩니다. 고정밀 3축 로봇 시스템은 프로그래밍된 3차원 경로를 따라 안정적이고 정확한 토출 작업을 수행합니다. 구성 요소 A와 B는 자동 진공 로딩, 탈기 및 교반 기능이 있는 각각 30L 용량의 탱크에 저장됩니다. 2단계 재료 공급 및 계량 시스템은 정확한 혼합 비율, 균일한 혼합 및 제어된 토출을 보장합니다.

제품 특징

산업용 컴퓨터와 모션 제어 카드는 정확하고 안정적인 시스템 제어를 제공합니다.
고정밀 3축 로봇은 빠르고 정확한 3차원 분사 작업을 수행합니다.
서보 모터, 볼 스크류 및 선형 가이드는 안정적인 3축 동력 전달을 제공합니다.
독일에서 수입한 진공 펌프는 빠른 진공 배출, 낮은 작동 소음 및 조절 가능한 진공도를 제공합니다.
고밀봉 진공 챔버는 기포, 공극 및 불완전한 캡슐화를 줄이는 데 도움이 됩니다.
이중 단계 밸브 설계로 진공 상태에서 물방울 떨어짐 및 접착제 누출을 최소화합니다.
2단계 공급 및 계량 시스템은 안정적이고 지속적인 접착제 공급을 제공합니다.
펌프 배출구에 설치된 압력 센서는 작동 중 파이프라인 압력을 모니터링합니다.
접착제 반환 파이프라인은 재료를 자동으로 재순환시켜 줍니다.
정밀 계량 모터는 자동 비율 제어, 혼합 및 정량 분배를 가능하게 합니다.
구성 요소 A와 B를 위한 별도의 30L 탱크는 교반, 자동 진공 로딩 및 탈기 기능을 지원합니다.
동적 혼합은 균일한 접착제 혼합을 제공합니다.
혼합 이상 경보는 작동 오류를 신속하게 감지하는 데 도움이 됩니다.
완전 자동 세척 시스템이 밸브와 혼합 부품을 세척합니다.
경화 방지 소프트웨어는 혼합 튜브 내부의 막힘을 방지하기 위해 시간 및 정량적 퍼징을 지원합니다.
자동 전면 리프팅 도어와 자동 설비 적재 및 하역 기능으로 작동이 간편해집니다.
정문에 설치된 안전 라이트 커튼은 작업자의 안전을 향상시킵니다.
용접된 사각 튜브 프레임과 도색된 판금 패널은 견고하고 콤팩트한 구조를 제공합니다.
윈도우 기반 제어 시스템과 독자적인 포팅 소프트웨어는 사용자 친화적인 작동 인터페이스를 제공합니다.

응용 프로그램

*자동차 전자 모듈 포팅

*자동차 센서 및 컨트롤러 포팅

*콘덴서 및 코일 포팅

*변압기 진공 포팅

*릴레이 포팅

*전원 공급 장치 및 전원 모듈 포팅

*인덕터 및 코일 캡슐화

*전자 제어 모듈 포팅

*낮은 공극률과 안정적인 전기 절연이 요구되는 제품

기술적 매개변수

목	사양
모델	HY-PM400
기계 유형	완전 자동 2액형 진공 포팅기
헤드당 유효 작업 범위	400(X) × 300(Y) × 100(Z) mm
XY축 이동 속도	0–500 mm/s
Z축 이동 속도	0–200 mm/s
혼합 비율 정확도	±2%
분배 정확도	±2%
혼합 비율 조절 가능	100:100–100:20 또는 100:20–100:10
조제율	구성에 따라 1~10g/s, 5~20g/s 또는 10~30g/s
적용 가능한 접착제 점도	100,000 cP 미만
구성 요소 A 탱크 용량	30리터
구성 요소 B 탱크 용량	30리터
제어 시스템	산업용 컴퓨터, 디스플레이 및 모션 제어 카드
제어 소프트웨어	독자적인 화분갈이 제어 소프트웨어
작동 모드	완전 자동
항경화 시간 설정	0~9999초, 조절 가능
계량 방법	기어 펌프/스크류 펌프가 장착된 스테퍼 모터 또는 피스톤 펌프가 장착된 서보 모터
변속 시스템	서보 모터 및 볼 스크류
컨베이어 시스템	스테퍼 모터 및 축적 체인 컨베이어
진공 펌프 최대 압력	50 Pa(0.5 mbar)
진공 챔버 최종 압력	200 Pa(2 mbar)
전원 공급 장치	교류 380V
진공 청소기 크기	1250(길이) × 1020(너비) × 2200(높이) mm
기계 무게	약 1000kg
작동 습도	습도 20%~90%

제품 상세 정보

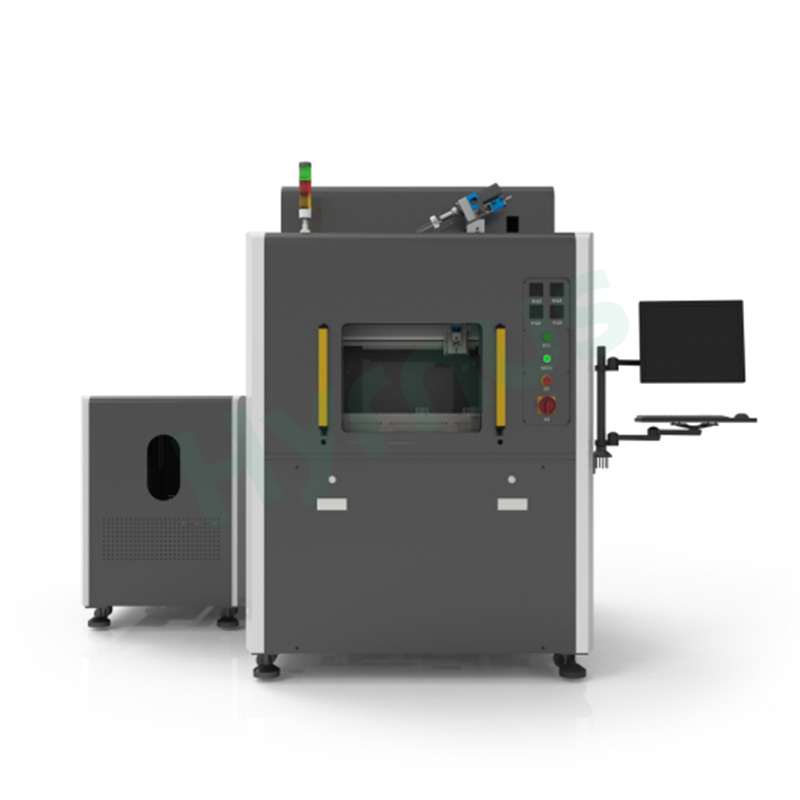

Vacuum Potting Machine
