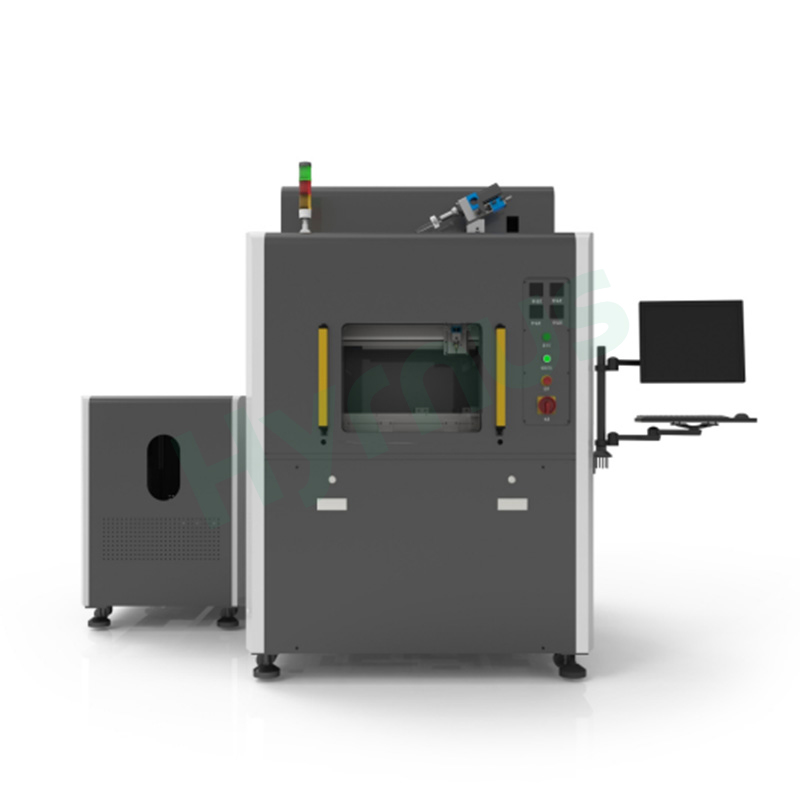

전자 부품용 인라인 자동 2액형 접착 포팅기

HY-PM3030은 컨베이어 이송, 정밀 계량, 접착제 혼합 및 3축 분배 기능을 통합한 인라인 자동 2액형 포팅기입니다. 진공 재료 공급 및 탈기 기능을 지원하며, 이송 컨베이어, 경화 오븐 등 다양한 자동화 장비와 연결하여 회로 기판, 전자 부품, 자동차 전자 제품, 조명 제품 및 소형 가전 제품의 포팅, 밀봉 및 절연 공정에 활용할 수 있습니다.

상표 :
HYRNUS
품목 번호 :
HY-PM3030
주문량(최소 주문 수량) :
1 Set
보증 :
One-Year Warranty and Lifetime Maintenance
지불 :
T/T
리드 타임 :
7-35 Days
제품 원산지 :
China

지금 문의하세요

전자 부품용 인라인 자동 2액형 접착 포팅기

제품 소개

HY-PM3030 인라인 자동 2액형 포팅기이 시스템은 연속 자동 생산을 위해 설계되었습니다. 레일 이송, 정밀 계량, 자동 혼합, 제어식 분배 및 3축 모션 제어를 하나의 시스템으로 통합합니다.

이 기계는 산업용 컴퓨터와 모션 제어 카드, 그리고 고정밀 3축 로봇 시스템을 사용하여 프로그래밍된 경로에 따라 빠르고 안정적이며 정확한 3차원 분사 작업을 수행합니다.

이 기계의 인라인 컨베이어는 이송 스테이션, 경화 오븐 및 기타 자동화 장비와 연결하여 제품의 연속적인 이송, 위치 지정, 포팅 및 배출을 가능하게 합니다. 이 기계는 다양한 2액형 접착제에 적합하며 전자 제품의 포팅, 밀봉, 절연 및 보호에 사용할 수 있습니다.

제품 특징

산업용 컴퓨터와 모션 제어 카드는 안정적이고 정확한 시스템 제어를 제공합니다.
고정밀 3축 로봇 시스템을 통해 빠르고 정확한 3차원 분사가 가능합니다.
인라인 레일 컨베이어는 이송 스테이션, 경화로 및 기타 자동화 장비와의 연결을 지원합니다.
정밀 계량 모터는 정확한 접착제 비율 제어, 자동 혼합 및 제어된 분배를 보장합니다.
혼합 비율 정확도와 분배 정확도 모두 ±2%에 도달할 수 있습니다.
분사 헤드당 최대 500 × 500 × 100 mm의 유효 작업 영역을 제공합니다.
다양한 생산 요구 사항에 맞춰 여러 가지 혼합 비율과 분사 속도를 선택할 수 있습니다.
점도가 100,000 cP 미만인 접착제에 적합합니다.
진공 재료 공급 및 진공 탈기 공정은 접착제 내 기포 발생을 줄이는 데 도움이 됩니다.
가열, 교반, 자동 세척 및 압력 모니터링 기능은 선택 사양으로 제공됩니다.
서보 모터와 볼 스크류는 부드러운 움직임과 정확한 위치 제어를 제공합니다.
프로그램 편집 및 매개변수 설정을 위한 사용자 친화적인 인터페이스를 갖춘 Windows 기반 제어 시스템입니다.
컴팩트한 기계 구조로 연속 자동 생산 라인에 적합합니다.

적용 가능한 산업 분야

*PCB 및 회로기판 포팅

*전자 부품 포팅

*파워 모듈 포팅

*컨트롤러 및 드라이버 포팅

*자동차 전자 부품 포팅

*LED 및 조명 제품 포팅

*소형 가전 제어 모듈 포팅

*점화 장치 포팅

*차량 내 전자 제품 포팅

*진공청소기 전자 부품 포팅

*필터 및 필터 요소 분배

*기타 전자 제품의 밀봉, 절연 및 보호

기술적 매개변수

목	사양
모델	HY-PM3030
기계 유형	인라인 자동 2액형 포팅기
헤드당 유효 작업 범위	500(X) × 500(Y) × 100(Z) mm
XY축 이동 속도	0–500 mm/s
Z축 이동 속도	0–200 mm/s
혼합 비율 정확도	±2%
분배 정확도	±2%
혼합 비율 조절 가능	100:100–100:20 또는 100:20–100:10
조제율	구성에 따라 1~10g/s, 5~20g/s 또는 10~30g/s
적용 가능한 접착제 점도	100,000 cP 미만
제어 시스템	산업용 컴퓨터, 디스플레이 및 모션 제어 카드
계량 방법	기어 펌프/스크류 펌프가 장착된 스테퍼 모터 또는 피스톤 펌프가 장착된 서보 모터
작동 모드	완전 자동 인라인 작동
항경화 시간 설정	0~9999초, 조절 가능
변속 시스템	서보 모터 및 볼 스크류
전원 공급 장치	AC 220V
기계 치수	1470(길이) × 1850(너비) × 2400(높이) mm
기계 무게	약 650kg
작동 온도	0~40°C
작동 습도	습도 20%~90%

제품 상세 정보

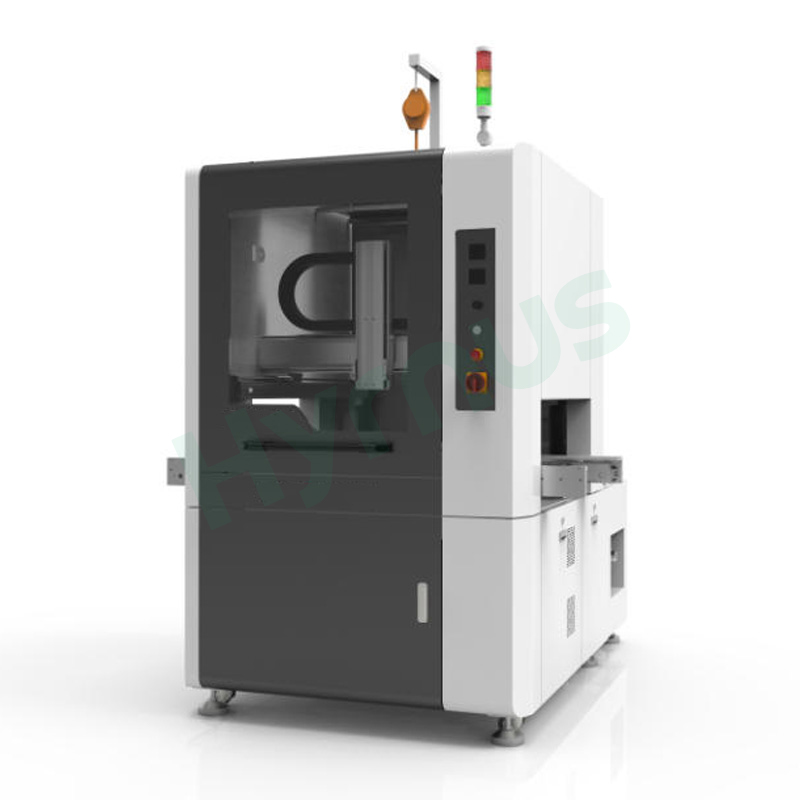

Two-Part Adhesive Dispensing Machine

자주 묻는 질문

HY-PM3030 인라인 2액형 포팅기는 무엇에 사용되는 장비입니까?

HY-PM3030은 2액형 접착제 자동 도포 및 포팅에 사용됩니다. PCB 조립품, 전자 부품, 조명 제품, 소형 가전제품, 점화기, 자동차 부품, 필터, 진공청소기 부품 등 밀봉, 절연 또는 보호가 필요한 제품에 적합합니다.

이 기계는 어떤 종류의 접착제를 사용할 수 있습니까?

이 기계는 에폭시, 실리콘, 폴리우레탄 및 기타 AB 포팅 재료와 같은 다양한 2액형 접착제에 적합합니다. 최종 구성은 접착제 점도, 혼합 비율, 경화 특성 및 생산 요구 사항에 따라 선택해야 합니다.

이 기계는 자동 생산 라인에 적합합니까?

네. HY-PM3030은 인라인 완전 자동 포팅기입니다. 트랙/레일 컨베이어를 사용하며 보드 로더, 언로더, 경화 오븐 및 기타 상류 또는 하류 장비와 연결할 수 있습니다.
