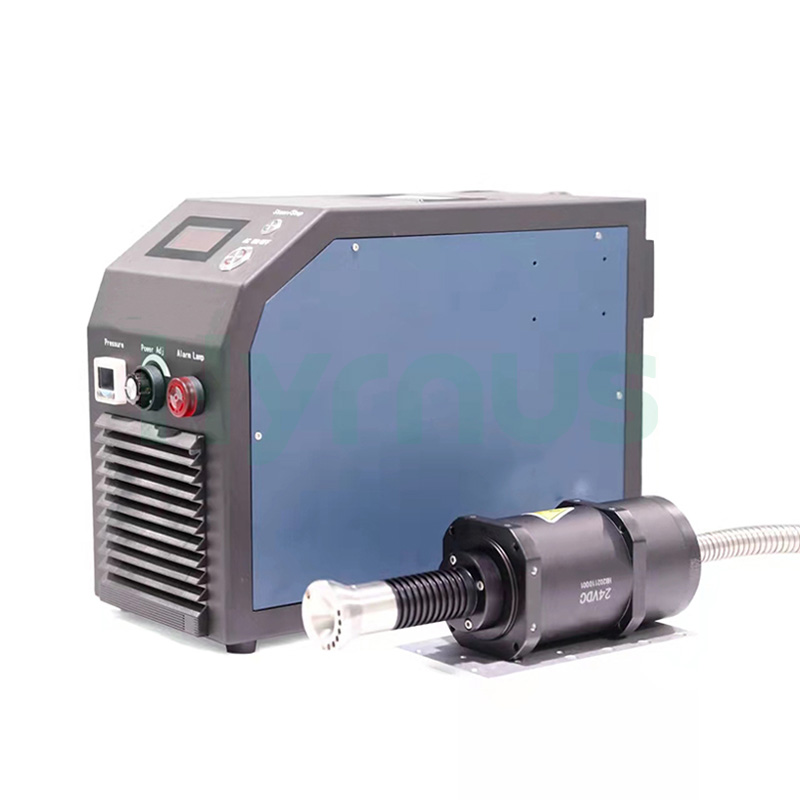

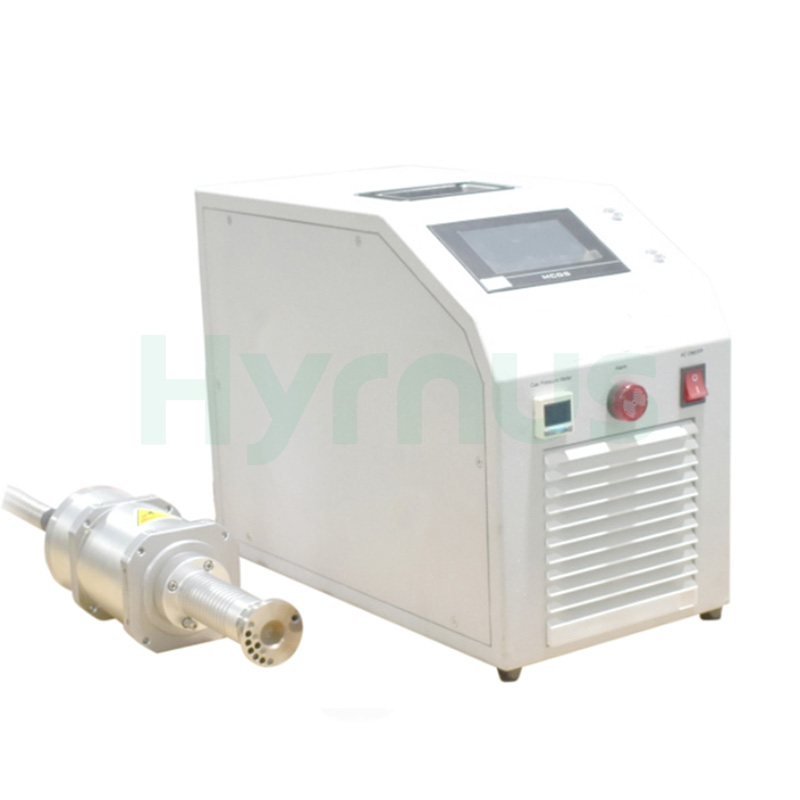

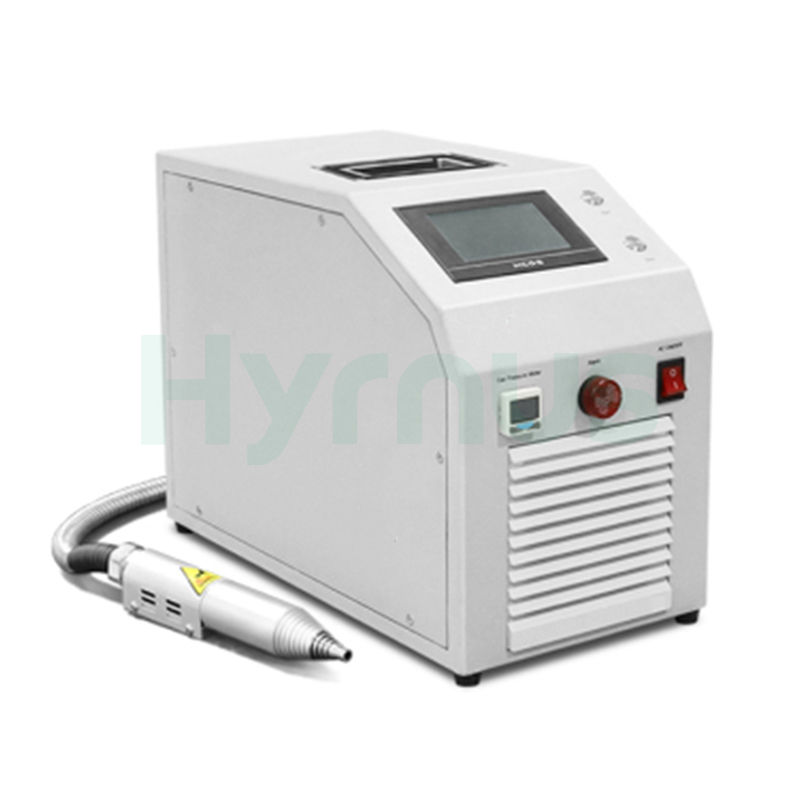

PCB 대량 생산 라인용 1000W 출력 조절 가능 디지털 회전식 원형 플라즈마 세척기

제품 특징

1. 군용 등급 하드웨어 설계로 -25°C ~ 50°C의 작동 주변 온도 범위에서 다양한 가혹한 작업 환경에 적응할 수 있습니다. 25°C에서 MIL-HDBK-217F 표준에 따라 MTBF(평균 고장 간격)는 190,000시간 이상에 달합니다.

2. 완전 디지털 제어, 디지털 디스플레이 및 실시간 모니터링 기능과 강력한 간섭 방지 성능을 갖추고 있습니다.

3. TI 위상 편이 풀 브리지 소프트 스위칭 회로와 PFC 역률 보정 기능을 채택했습니다. 아날로그 하드 스위칭 회로 대비 효율이 10% 이상 향상되었으며, 응답 시간은 0.1초 미만이고 뛰어난 간섭 방지 기능을 제공합니다.

4. 직관적인 사용자 인터페이스를 위해 ST 브랜드 ARM 칩을 탑재했습니다. 강력한 원격 디버깅 통신을 지원하며 다양한 응용 시나리오와 원활하게 통합됩니다. 자체 개발 소프트웨어는 실시간으로 수집된 데이터를 지능적으로 분석하여 효율적인 작동을 지원하고 자동 전력 조절을 통해 안정적인 출력을 유지합니다.

5. RS-485 통신 및 I/O 제어 인터페이스를 지원하며, 다중 데이터 원격 모니터링 기능을 제공합니다.

6. 6가지 실시간 감지 기능: 공기압, 메인보드 온도, 변압기 아크 전압, 변압기 1차측 최대 전류, 계통 전류 및 스프레이 건 회전 속도 모니터링.

7. 10가지 이상의 고장 경보 기능을 통해 고장 진단 시간을 80% 이상 단축합니다. 제트 스프레이 건, 로터리 스프레이 건, 선형 광폭 스프레이 건을 원클릭으로 전환하여 사용할 수 있습니다.

8. 과열, 과부하, 단락, 개방 회로, 누전 및 오작동 보호를 포함한 포괄적인 보호 메커니즘.

장비 구조

대기압 직접 분사 플라즈마 표면 처리 시스템은 주로 발전기, 플라즈마 발생 스프레이 건 및 제어 시스템으로 구성됩니다.

1. 발전기

이 제품은 자동 출력 매칭 기능을 지원하여 안정적이고 정밀한 출력 전력을 제공합니다. 출력 전력은 공기압 변동의 영향을 받지 않습니다. 실제 가공물 조건에 따라 매개변수를 조정하여 최적의 가공 결과를 얻을 수 있습니다.

2.회전식 플라즈마 건

이 장비는 주로 20mm에서 80mm에 이르는 유효 가공 폭으로 대면적 및 복잡한 형상의 공작물을 가공하는 데 사용됩니다. 기존 생산 조립 라인과 호환되어 완전 자동 인라인 생산이 가능하며 인건비를 효과적으로 절감합니다.

3. 제어 시스템

제어 시스템은 발전기 본체 내부에 통합되어 있습니다. 이 시스템은 대기압 플라즈마 세척기의 작동을 제어하고 전체 시스템을 보호합니다.

플라즈마 발생기 크기

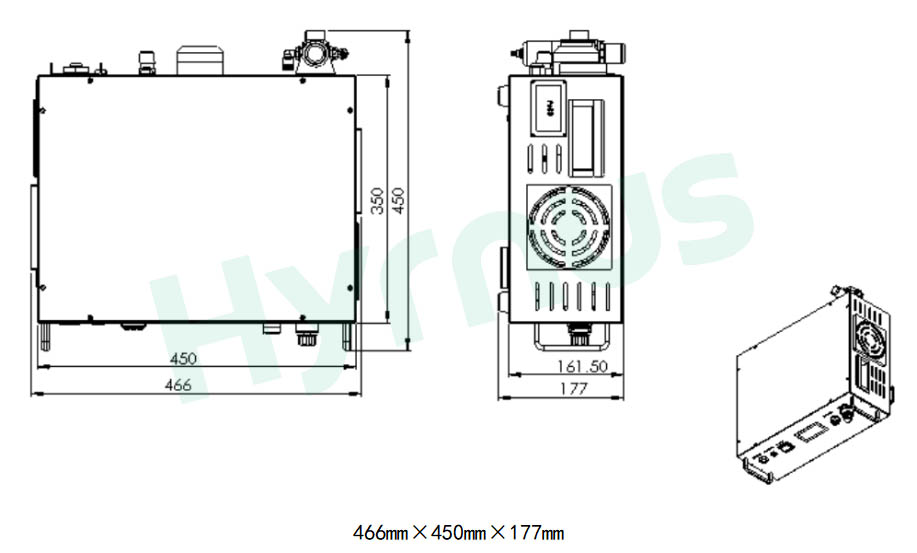

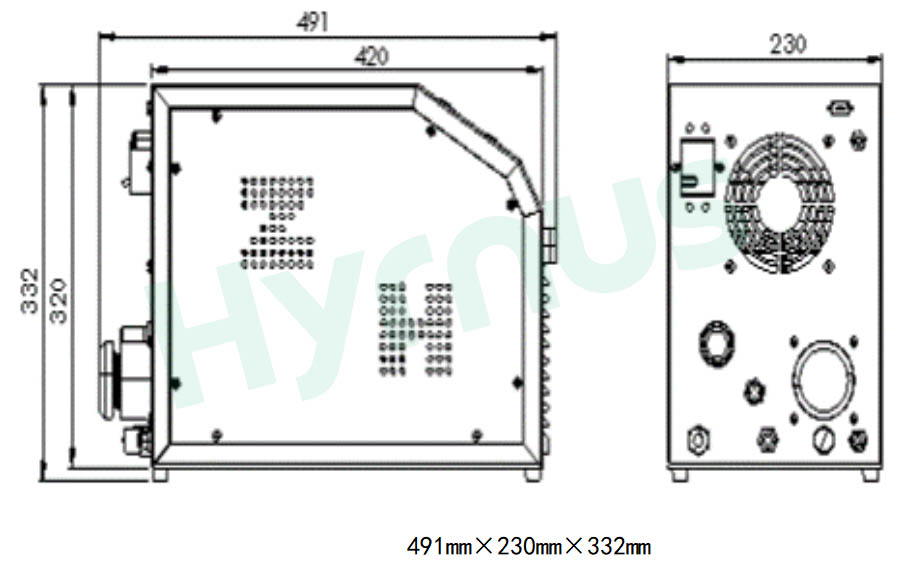

본체 외형 치수 도면



플라즈마 건 크기

플라즈마 건의 개략도



기술 사양: 대기압 플라즈마 발생기 본체
