기판 및 리드 프레임의 연속 생산을 위한 수평형 인라인 회전식 대기압 플라즈마 세척기

제품 특징

1. 군용 등급 하드웨어 설계, 작동 주변 온도 범위 -25°C ~ 50°C, 다양한 가혹한 작업 환경에 적응 가능. MIL-HDBK-217F 표준에 따라 25°C에서 MTBF(평균 고장 간격) 19만 시간 이상.

2. 디지털 제어 및 디지털 디스플레이, 실시간 모니터링, 강력한 간섭 방지 기능.

3. 기압 감지, 메인보드 온도 감지 및 전력 조절을 포함한 내장 기능.

4. 특허받은 지능형 칩을 탑재한 통합 제어, 실시간 모니터링, 0.1초 미만의 응답 시간 및 탁월한 간섭 방지 성능을 제공합니다.

5. 플라즈마 역률 ≥ 79%, 높은 역률, 안정적인 동적 균형 및 높은 전극 방전 포화도를 특징으로 합니다.

6. 다양한 보호 기능: 과열 보호, 과부하 보호, 단락 보호, 개방 회로 보호, 누전 보호 및 오작동 보호.

장비 구조

대기압 직접 플라즈마 표면 처리 시스템은 전력 발생기, 직접 플라즈마 스프레이 건 및 제어 시스템의 세 가지 핵심 부분으로 구성됩니다.

1. 발전기

이 제품은 자동 출력 매칭 기능을 통해 공기압 변동 없이 안정적이고 정밀한 출력 전력을 제공합니다. 또한, 실제 가공물에 따라 파라미터를 조정하여 최적의 가공 결과를 얻을 수 있습니다.

2. 직접 플라즈마 스프레이 건

소형 및 불규칙한 형태의 재료에 적합하도록 설계되었으며, 유효 처리 폭은 20mm~80mm입니다. 기존 생산 라인에 통합하여 완전 자동 인라인 공정을 구현하고 인건비를 절감할 수 있습니다.

3. 제어 시스템

발전기 본체 내부에 내장되어 있으며, 기계 작동을 관리하고 시스템 전체를 보호합니다.

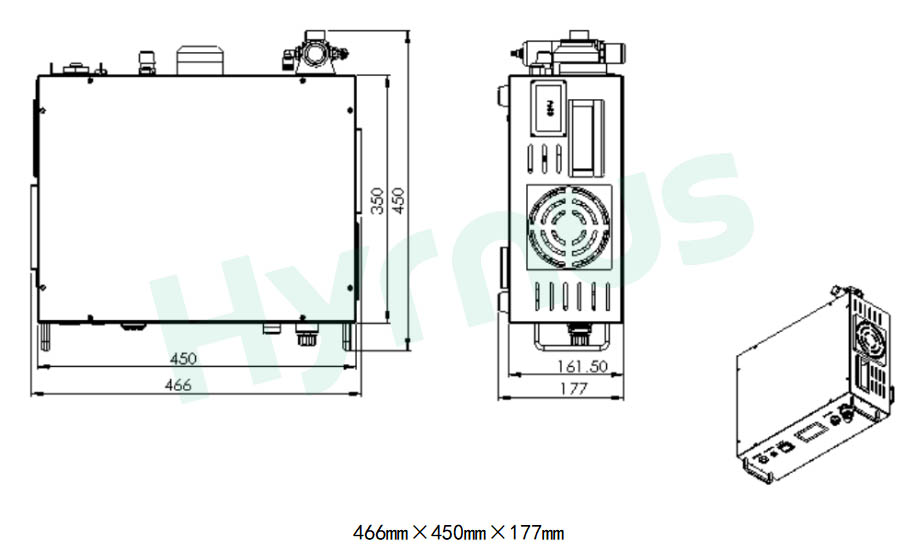

플라즈마 발생기 크기

본체 외형 치수 도면

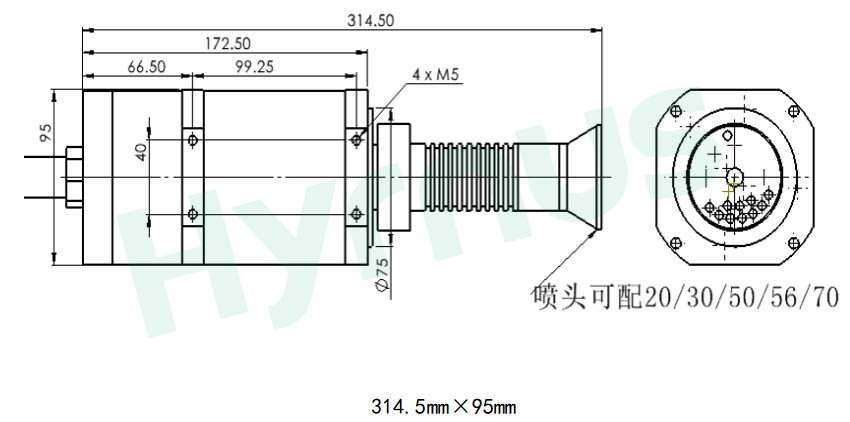

플라즈마 건 크기

플라즈마 건의 개략도



기술 사양: 대기압 플라즈마 발생기 본체
