IC 패키징 전처리 표면 활성화를 위한 대기압 직접 분사 플라즈마 세척기

제품 특징

1. 군용 등급 하드웨어 설계로 -25℃ ~ 50℃의 넓은 작동 온도 범위를 지원합니다. MIL-HDBK-217F 표준을 준수하며, 25℃에서 MTBF(평균 무고장 시간)가 19만 시간 이상에 달하여 다양한 가혹한 생산 환경에 적합합니다.

2. 실시간 모니터링 및 강력한 간섭 방지 성능을 위한 디스플레이 화면이 있는 디지털 제어 시스템.

3. ST ARM 칩을 탑재하여 원격 디버깅 및 통신을 지원하므로 다양한 생산 라인에 원활하게 통합할 수 있습니다. 자체 개발한 지능형 소프트웨어는 자동 전력 매칭 기능을 통해 안정적인 작동을 보장합니다.

4. 아날로그 통신 인터페이스와 RS485 원격 통신을 지원합니다.

5. 다차원 실시간 감지: 온도, 기압, 변압기 아크 전압, 변압기 1차측 최대 전류 및 계통 전류.

6. 종합적인 보호 기능: 과열, 과부하, 단락, 개방 회로, 누전 및 오작동 보호.

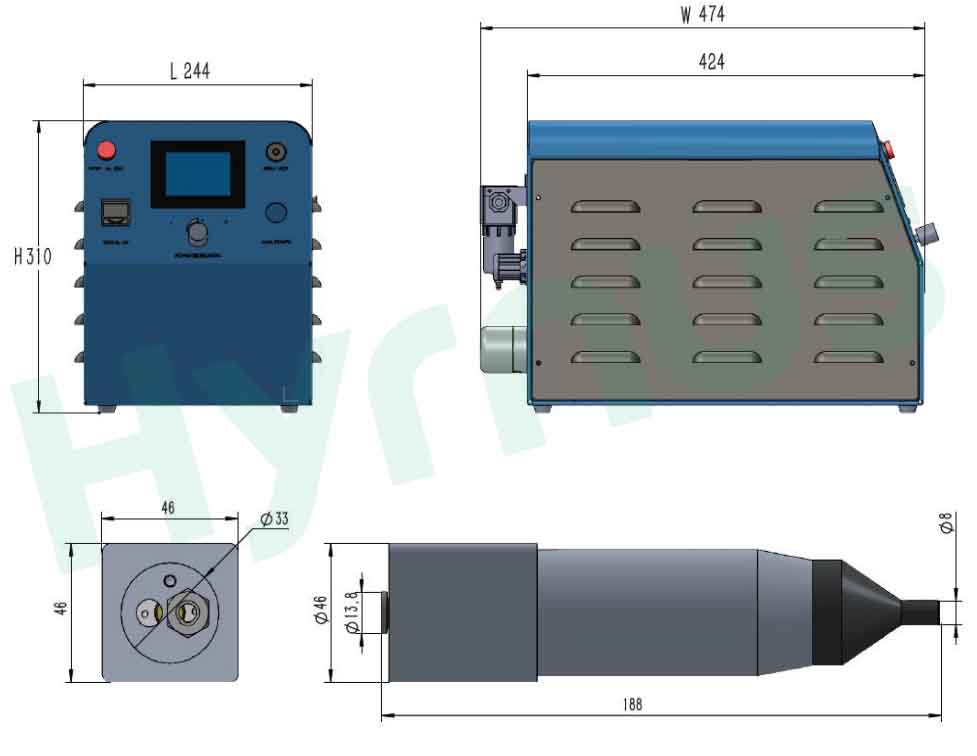

제품 치수 도면

기술 사양

목	매개변수
제품명	대기 직접 분사 플라즈마 세척기
모델 번호	HY-AD03
전력 출력 범위	300~1200W(조절 가능), 뛰어난 안정성을 갖춘 정밀한 전력 제어
치료 폭	2~10mm
치료 높이	5~15mm
처리 속도	10–300 mm/s
공기 소모량	50L/분 @ 0.1MPa; 85L/분 @ 0.2MPa
고전압 케이블 길이	3.5미터
전력 출력 정확도	±1%
제어 유형	디지털 제어
전체 크기	WD높이: 244mm479mm310mm
토치 무게	2kg
기계 무게	20kg
입력 전원 공급 장치	220VAC±20%, 50–60Hz
작동 제어 모드	로컬 제어 및 원격 제어
원격 통신 인터페이스	아날로그 신호 인터페이스, RS485 원격 통신
역률	95%
입력 공기 압력 범위	0.4MPa ~ 0.6MPa, 허용 오차 ±20%
출력 공기압 범위	0.1MPa ~ 0.2MPa, 허용 오차 ±20%
전원 보드 설계	모듈화된
간섭 방지 성능	훌륭한
데이터 모니터링 항목	공기압, 메인보드 온도, 변압기 아크 전압, 동작 전류, 동작 전압, 실제 출력 전력, 소비 전력, 동작 주파수, 역률
경보 오류 유형	단락, 개방 회로, 과열, 공기압 오류, 시스템 과전류, 시스템 저전압, 시스템 과전압, 고전압 출력 개방 회로, 고전압 출력 단락 회로, AC 입력 오류, 손전등 이상
알람 알림 모드	소리 알람 + 터치스크린 팝업 알림



공장 설비 사양



목	요구 사항
AC 전원 공급 장치 사양	전원: 단상 AC 220V, 50/60Hz, 11A; 접지 저항 4Ω 미만
순정 배기 시스템	유량: 5 m³/min
	재질: 내식성 재질
공장 압축 공기 요구량	건조하고 기름과 물이 없는 압축 공기
	파이프 직경: 8mm
	파이프 재질: PU 튜브
	압력 범위: 0.4–0.6 MPa
