반도체 패키지 개별 절단용 단일 스핀들 반자동 8인치 테이프 다이싱 톱

제품 소개

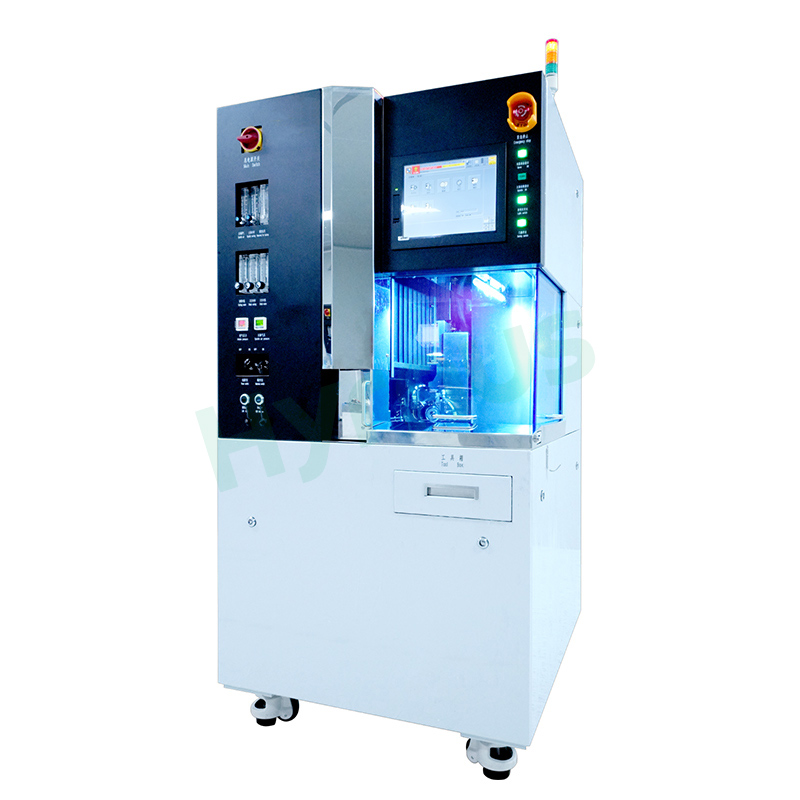

HY-PD801은 단일 스핀들 반자동 8인치 테이프 다이싱 톱반도체 패키지 개별 분리용으로, 최대 가공물 크기는 210×210mm입니다.

고강성 프레임과 최적화된 X축 급속 이송 메커니즘으로 제작되어 생산 효율을 5% 향상시킵니다. 최적화된 20mm 스핀들 간격과 표준 사각 프레임을 통해 한 번에 더 많은 공작물을 적재하여 대량 생산이 가능합니다.

15인치 터치스크린, 자체 개발 다중 부품 절단 알고리즘, 비접촉식 자동 날 사전 설정 및 온라인 날 파손 감지 기능을 탑재한 이 기계는 장기간 안정적인 정밀도와 손쉬운 유지보수를 제공합니다. 또한 GEM 반도체 통신 프로토콜을 지원하여 공장 자동화 생산 라인과의 원활한 통합을 가능하게 합니다.

뛰어난 구조 설계

제품 적용

DFN, QFN, BGA, 세라믹 기판 및 미니 LED 보드를 포함한 패키지형 반도체의 개별 분리에 적합합니다.

안정적이고 편리한 운영 체제

1. 15인치 터치스크린은 더욱 다양한 기기 상태 정보를 표시하며, 간편하고 원활한 조작이 가능합니다.

2. 모든 유체는 소프트웨어로 제어되고 프로그램 그룹에 저장되어 제품 전환 시 조정 사항을 저장합니다.

3. 다중 부품 절단 경로에 특화된 소프트웨어로 기존 절단 방식보다 10% 빠른 속도를 제공합니다.

4. 자체 개발한 동작 및 이미지 처리 알고리즘은 시스템의 신뢰성과 안정성을 향상시킵니다.

5. PRSM 반도체 표준 통신 프로토콜을 사용하여 공장 자동화 시스템과의 손쉬운 통합이 가능합니다.

기술 사양



범주	목	사양
공작물 크기	최대 공작물 크기	210×210 mm (길이×너비)
X축	다이싱 범위	220mm
	이송 속도 범위	0.1–1000 mm/s
	다이싱 범위	220mm
Y축	단일 단계	0.001mm
	위치 정확도	0.005mm/220mm 이내
	최대 유효 스트로크	25mm (날 직경 2인치 기준)
Z축	움직임 해상도	0.001mm
	반복 정확도	0.003mm
	최대 날 직경	ø60 mm
θ 축	최대 회전 각도	380°
축	작동 속도 범위	10000~60000 rpm
	최대 출력(KW)	60000rpm에서 1.8/2.4
	토크(NM)	0.3/0.4 (15000–60000 rpm)
표준 기능	깨진 칼날 온라인 감지	예
	비접촉식 블레이드 사전 설정 센서	예
	GEM 통신 프로토콜	예
액자	최대 프레임 크기	210×210 mm (길이×너비)
전원 공급 장치	전원 입력	단상 AC220V
전체 크기 및 무게	장비 크기	1020×890×1750 mm (가로×세로×높이)
	장비 무게	약 800kg
