실험실 연구용 2.5L 석영 챔버 탁상형 ICP 진공 플라즈마 세척기

제품 소개

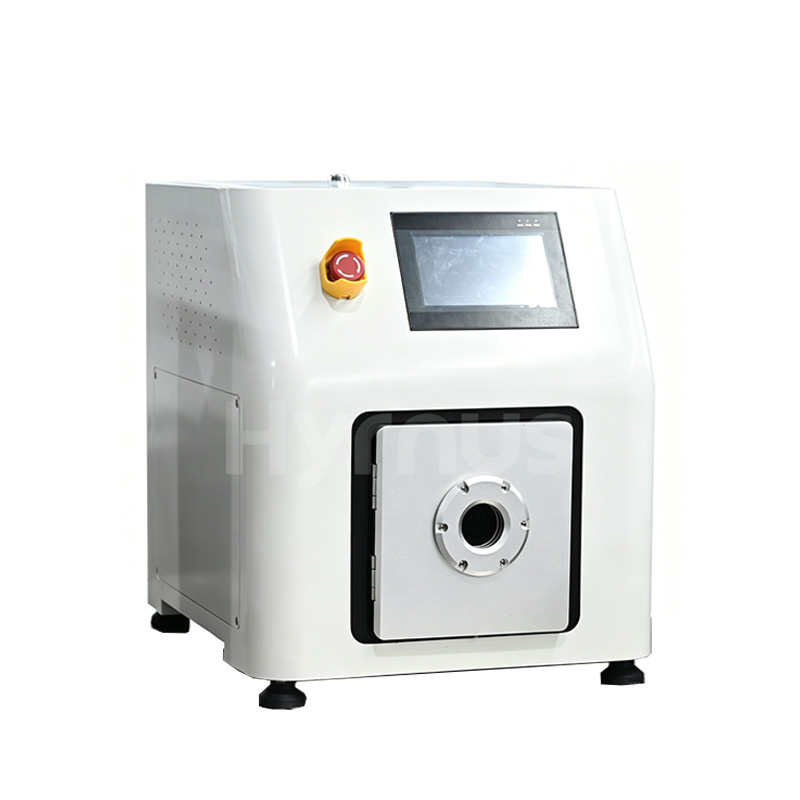

HY-EB03H 2.5L 석영 챔버 탁상형 ICP 진공 플라즈마 세척기 본 시스템은 대학 연구실, 기업 R&D 센터 및 소규모 시범 생산에 적합한 소형 플라즈마 표면 처리 시스템입니다. 원통형 석영 유리 처리 챔버를 갖추고 있으며, RF 플라즈마 발생기, 진공 펌프 및 두 개의 독립적인 가스 유입구와 배출구로 구성됩니다. ICP(유도 결합 플라즈마) 기술을 채택하여 균일하고 고밀도의 플라즈마를 안정적으로 생성할 수 있습니다.

이 장비는 기판 표면 접착력을 효과적으로 향상시키고 표면 친수성을 최적화하며, PDMS 미세유체 칩 접합, 재료 코팅, 박막 증착, 포토레지스트 제거 및 다양한 재료 표면 개조 공정에 널리 적용됩니다.

제품 적용

제품 특징

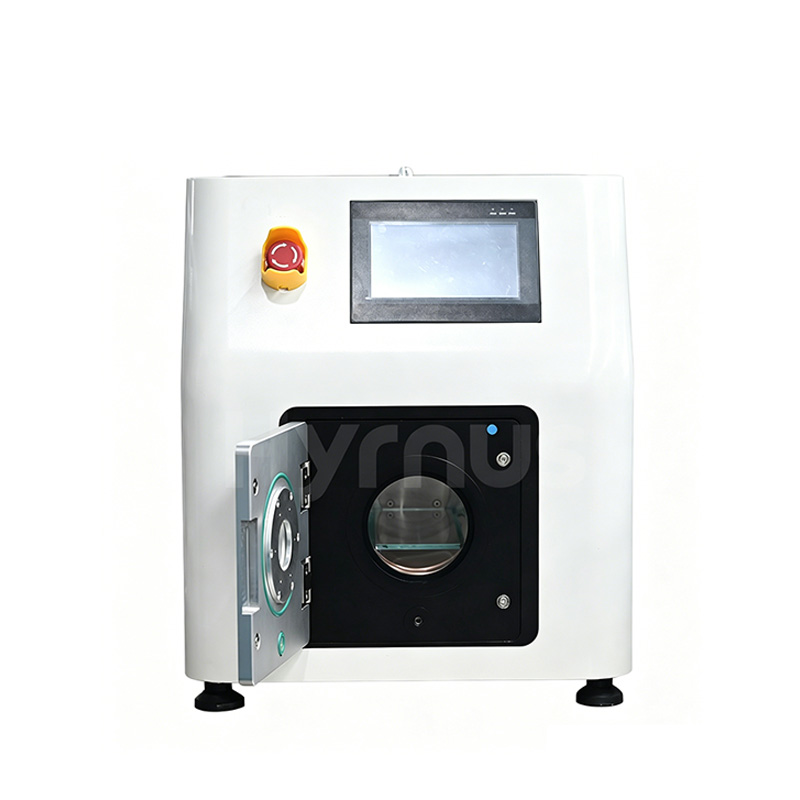

1. 진공 챔버는 석영 유리로 제작되어 세척이 용이하고 시료 오염을 방지합니다.

2. 자동 임피던스 매칭 튜닝 기능을 갖춘 13.56MHz 솔리드 스테이트 RF 플라즈마 발생기를 탑재하여 탁월한 안정성과 반복성을 제공합니다.

3. 조작 패널은 손쉬운 조작과 사용자 친화적인 인터페이스를 위해 30° 기울어진 인체공학적 디자인을 채택했습니다.

4. 질량 유량 조절기가 장착된 두 개의 독립적인 가스 채널을 통해 가스 유량을 정밀하게 설정하고 조절할 수 있어, 다양한 가스 비율이 치료 결과에 미치는 영향을 연구하는 데 도움이 됩니다.

5. ICP(유도결합 플라즈마) 발생 기술은 고밀도 플라즈마를 생성합니다.

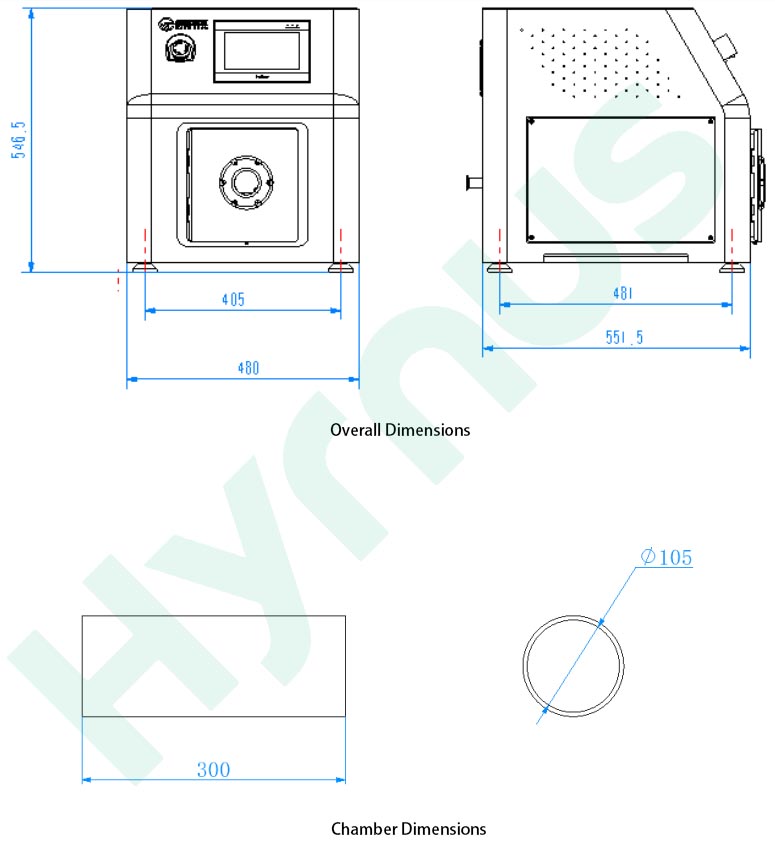

기계 외형 도면 및 진공 챔버 다이어그램





기술 사양



아니요.	목	투기.	매개변수
1	플라즈마 발생기	고체 상태 전력 출력	0~15W 연속 조절 가능, 표준 정현파 출력, 안정성 ≤±0.5%; 과전압, 과전류, 과열 및 반사 전력 보호 기능 내장
		동작 주파수	13.56MHz 솔리드 스테이트 RF 전원 공급 장치
		임피던스 매칭	0.1초 이내 고속 자동 매칭, 네트워크 통신 지원
2	진공 반응 챔버	챔버 재질	내열 석영 유리
		챔버 용적	2.5리터
		샘플 트레이	평행 유리 트레이
		원통형 챔버 치수	Φ105×300 (D) mm
3	가스 경로 제어	질량 유량 제어기	300 SCCM
		가스 통로	산소와 호환되는 2개의 독립적인 가스 라인₂, 아르, 엔₂, 시간₂, 등.
			부식성 가스가 필요한 경우 사전에 알려주시기 바랍니다.
4	진공 측정	진공 측정 시스템	측정 범위: 5×10⁻² ~ 1.0×10⁵ Pa
			측정 정확도: 1 Pa
5	펌핑 시스템	진공 펌프	8 m³/H
6	제어 시스템	터치스크린	7인치
		실시간 모니터링 항목	출력 전력, 진공도, 가스 유량, 처리 시간 등
		제어 모드	PLC 제어
		제어 소프트웨어	자체 개발 특허 플라즈마 제어 시스템 (3단계 접근 권한, 자동 및 수동 모드, 레시피 매개변수 설정, 저장 및 불러오기, 알람 이력 조회, IO 신호 모니터링)
		경보 보호 기능	진공 보호 경보, 글로우 방전 보호 경보, 전원 보호 경보
		압력 평형 기능	압력 평형을 위한 공정 가스 유입구 지원, 평형 유지 시간 조절 가능
7	현장 운영 조건	전원 공급 장치	220V±10% 50/60Hz 9A
		가스 배관 부속품	직경 6mm 포트
		요구되는 가스 순도	99.99%
		입구 가스 압력	0.4–0.6 MPa
		배기 포트	KF25 플랜지 인터페이스
8	전체 기계 매개변수	총 기계 출력	2kW 이하
		전체 외형 치수	551.5mm(길이) × 480mm(너비) × 546.5mm(높이)



운영 환경 (고객 준비 사항)



아니요.	목	요구 사항
1	전원 공급 장치 및 정격 전력	입력 전압: 220V, 50/60Hz, 허용 전압 변동률 ±10%; 접지선은 국제 표준을 준수해야 합니다. 장비 설치 장소 주변에 강한 전자기 간섭이 없어야 합니다.
2	설치 환경	주변 온도: 0~40°C; 상대 습도: 15~60%
3	가스 공급원 준비	산소용 가스 실린더₂, 아르, 엔₂, 시간₂등 (감압 밸브를 장착해야 함). 입구 가스 압력 ＞압력: 0.3 MPa; 가스관 포트 직경: Φ6mm
4	배기 덕트	진공 펌프의 배기 포트에 연결하십시오 (클린룸 사용 시 필수).
