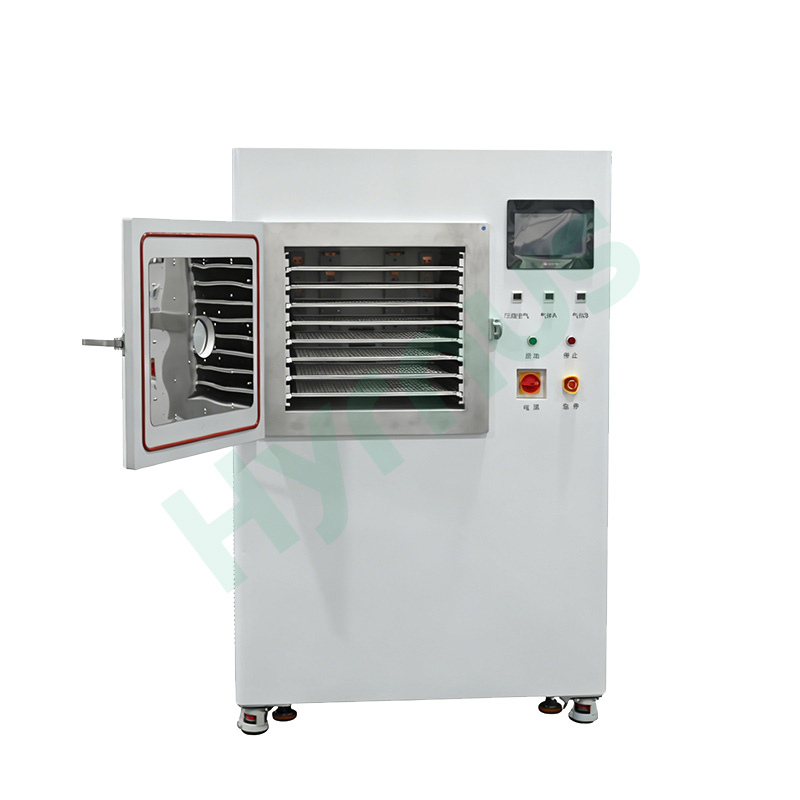

Industrial Vacuum Plasma Cleaning Machine

반도체 패키징 대량 생산용 산업용 진공 플라즈마 세척기 165L 챔버

이 산업용 진공 플라즈마 세척기는 13.56MHz RF 전력과 PLC 터치 제어 방식을 채택했습니다. 군용 등급의 밀폐 챔버, 이중 플라즈마 모드 및 이중 조절식 가스 채널을 갖추고 있으며, 최대 100개의 공정 레시피를 저장하여 균일한 플라즈마 처리를 제공합니다.

상표 :
HYRNUS
품목 번호 :
HY-EI160
주문량(최소 주문 수량) :
1 Set
보증 :
One-Year Warranty and Lifetime Maintenance
지불 :
T/T
리드 타임 :
7-35 Days
제품 원산지 :
China

지금 문의하세요

반도체 패키징 대량 생산용 산업용 진공 플라즈마 세척기 165L 챔버

제품 소개

HY-EI160 산업용 진공 플라즈마 세척기 이 장비는 정밀 건식 세척 장비입니다. 하이브리드 집적 회로, 모놀리식 IC 패키지 및 세라믹 기판 처리에 특화되어 있으며, 반도체, 전자 패키징, 후처리 웨이퍼, 커넥터 및 정밀 전자 부품에 널리 사용됩니다.

이 제품은 기름, 유기 잔류물 및 금속 산화물을 효율적으로 제거하고 플라스틱, 고무, 금속 및 세라믹 재료의 표면을 안정적으로 활성화합니다.

제품 적용

1. 세척: 유기물, 산화물, 금속염, 나노 크기 입자 오염물질 및 기타 불순물을 제거합니다.

2. 표면 활성화: 친수성 및 소수성 특성 변형, 표면 에너지 증가, 기능성 그룹 도입, 생체 적합성 향상.

3. 에칭: 표면 패턴 형성, 미세 에칭, 표면 형태 및 거칠기 조정.

4. 접합: PDMS 칩과 같은 미세유체 장치용 접합.

5. 박리: 포토레지스트 애싱, 하부 필름 제거 및 기타 건식 박리 공정.

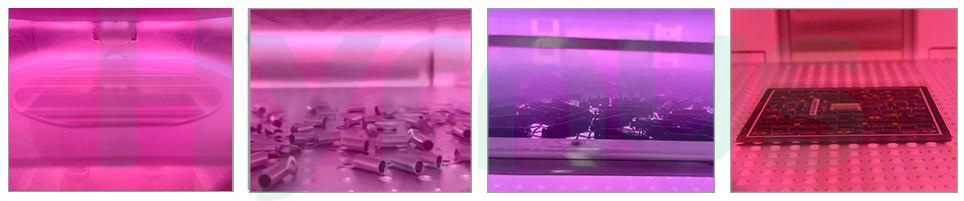

Industrial Production Vacuum Plasma Cleaning

제품 특징

1. 13.56MHz 고밀도 RF 플라즈마 발생기는 자동 임피던스 매칭 기능을 통해 일관된 플라즈마 밀도를 제공하여 반복 가능하고 안정적인 처리 결과를 보장합니다.

2. 터치스크린 PLC 제어, 완벽한 안전 연동 장치, 안정적인 제어 및 사용자 친화적인 작동

3. 군용 등급의 용접 진공 챔버는 뛰어난 밀봉성과 내식성을 갖추고 있습니다.

4. 100개 그룹의 공정 레시피를 저장할 수 있는 용량과 빠른 매개변수 불러오기 기능으로 인적 오류를 줄입니다.

5. 다양한 공작물에 맞춰 작업 거리를 조절할 수 있는 이중 작동 모드(직접 플라즈마 및 하류 플라즈마)

6. 플라즈마가 고르게 분포되도록 설계된 천공형 평행판 전극

7. 정밀한 유량 제어가 가능한 두 개의 독립적인 가스 채널을 통해 최적의 세척 성능을 위한 다양한 가스 비율 테스트를 손쉽게 수행할 수 있습니다.

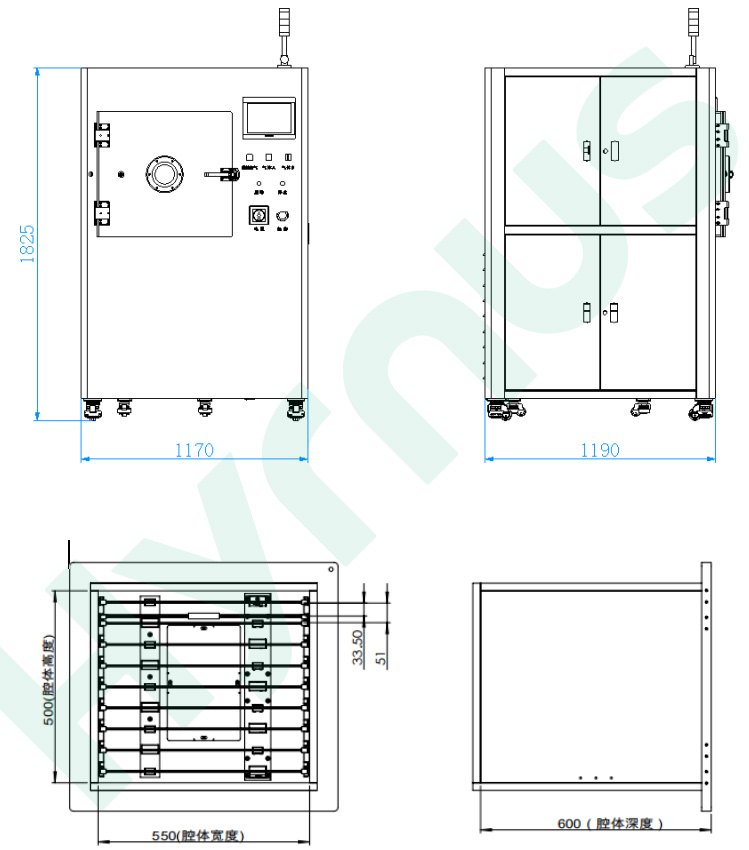

기계 외형 도면 및 진공 챔버 다이어그램

PDMS oxygen plasma treatment

기술 사양

범주	목	매개변수
1. 플라즈마 발생기 호스트	고체 전력 출력	0~1000W 출력 조절 및 표시 가능, 표준 정현파 출력, 안정성 ±0.5% 이하; 과전압, 과전류, 과열 및 반사 전력 보호 기능 내장
	방사선 차단 RF 임피던스 정합기	0.1초 이내 고속 자동 매칭, 네트워크 통신 지원
	RF 주파수	13.56MHz
2. 진공 반응 챔버	챔버 재질	군용 등급 밀봉 처리된 항공용 알루미늄 합금
	챔버 부피	550×600×500 (가로×세로×높이) mm, 165L
	단일 레이어 유효 처리 공간	510(가로)×508(세로)×30(높이) mm
3. 방전 전극	전극 재료	특수 고전도성 알루미늄 합금 전극
	처리 가능한 레이어	8개 레이어 (맞춤 설정 가능)
	양극판과 음극판 사이의 간격	51mm
4. 가스 회로 제어	MFC 질량 유량 제어기	0–500 SCCM
	가스 회로 설계	균일한 세척 효과를 보장하기 위해 챔버 내부에 균일한 유입구 배치 구조가 적용되었습니다.
	공정 가스 채널	산소, 아르곤 등과 호환되는 2개의 독립적인 채널. 부식성 가스가 필요한 경우 사전에 알려주십시오.
5. 진공 측정 시스템	측정 범위	5×10⁻² ~ 1.0×10⁻⁵ 아빠
5. 진공 측정 시스템	측정 정밀도	0.1Pa
6. 진공 펌핑 시스템	진공 펌프 세트	60m³/h 오일 로터리 베인 펌프 + 300m³/h 루츠 펌프
	작동 진공도	≤30Pa
	대피 시간	100 이내
	대기로 배출되는 시간	≤30초
	진공 파이프라인	공압 밸브가 장착된 스테인리스강 파이프라인
7. 제어 시스템	제어 모드	PLC 제어
	실시간 모니터링 항목	진공도, 공기압, 출력, 가스 유량, 작동 시간
	터치스크린	10인치 HMI 터치 패널
	소프트웨어 프로그램	자체 특허 플라즈마 제어 시스템(3단계 접근 권한): 자동/수동 모드, 레시피 설정/저장/호출, 알람 이력 조회, IO 신호 모니터링
	경보 기능	진공 보호, 글로우 방전 보호, 전원 보호, 기압 경보, 위상 순서 경보
	압력 평형 기능	가스 유입 전 예비 챔버 압력 평형, 평형 유지 시간 조절 가능
8. 부지 설비 요구사항	전원 공급 장치	단상 AC380V, 50/60Hz, 3상 5선식, 31A
	가스관 포트	직경 6mm, PU 파이프
	필요한 가스 순도	≥99.99%
	압축 공기 압력	0.6–0.8MPa
	공기압 감지	2채널 자동 경보 압력계
	배기 포트 표준	KF40 플랜지
9. 전체 기계 매개변수	총 기계 출력	11.5KW
9. 전체 기계 매개변수	전체 크기	1170mm(길이) × 1190mm(너비) × 1825mm(높이)

운영 환경 (고객 준비 사항)

아니요.	목	요구 사항
1	전원 공급 장치	3상 AC 380V, 50/60Hz, 계통 변동 허용 오차 ±10%; 접지선은 국제 표준을 준수함; 설치 지역 주변에 강한 전자기 간섭이 없음
2	가스 공급원 준비	산소용 가스 실린더₂, 아르, 엔₂, 시간₂ (감압 밸브 포함); 파이프 연결부 직경: Φ6mm
3	가스 압력 범위	0.30MPa~1.00MPa (3Kgf~10Kgf)
		• 압력이 1MPa를 초과할 경우 외부 압력 조절기가 필요합니다.
		• 가스 공급이나 압력이 없을 경우 기계가 자동으로 정지하고 경보음이 울립니다. <0.03MPa (0.3Kgf)
4	배기 파이프라인	진공 펌프 배기 포트에 연결하십시오 (클린룸 사용 시 필수).

제품 상세 정보

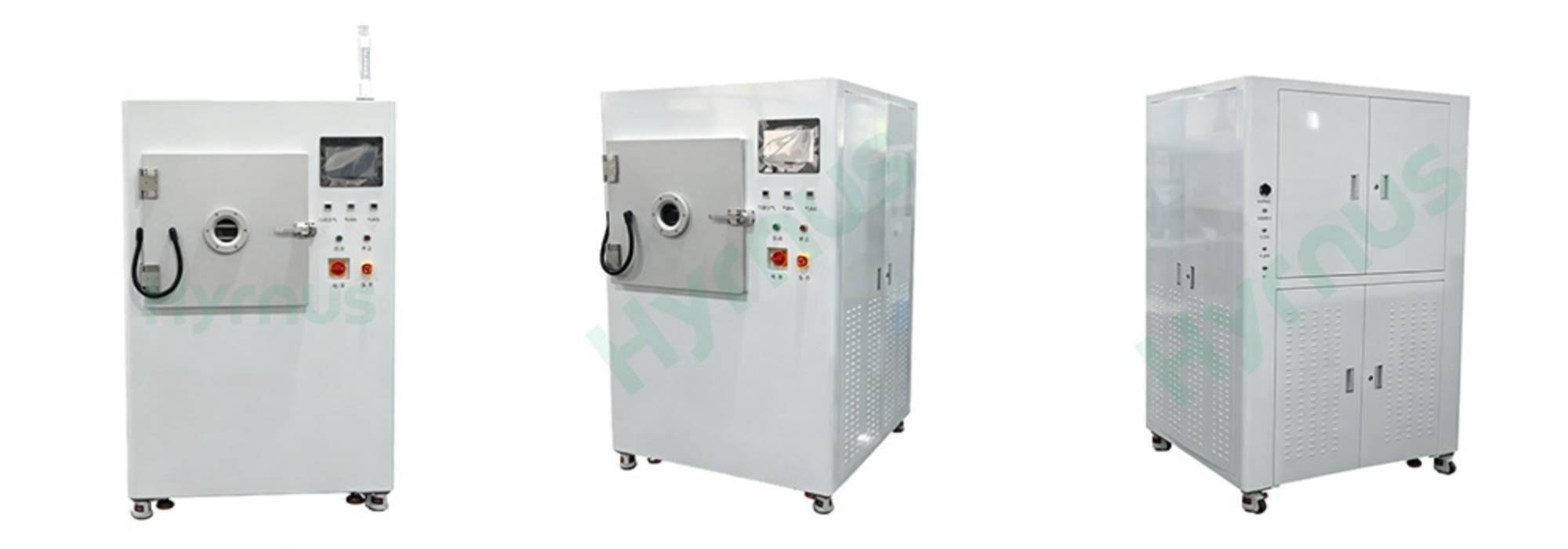

Industrial Production Vacuum Plasma Cleaner

Industrial Vacuum Plasma Treatment System

주제 : 반도체 패키징 대량 생산용 산업용 진공 플라즈마 세척기 165L 챔버

반도체 패키징 대량 생산용 산업용 진공 플라즈마 세척기 165L 챔버

산소 플라즈마 PDMS

165L 챔버 플라즈마 세척 시스템

산소 플라즈마 처리 PDMS

산업용 진공 플라즈마 세척기

반도체 패키징 대량 생산용 산업용 진공 플라즈마 세척기 165L 챔버
