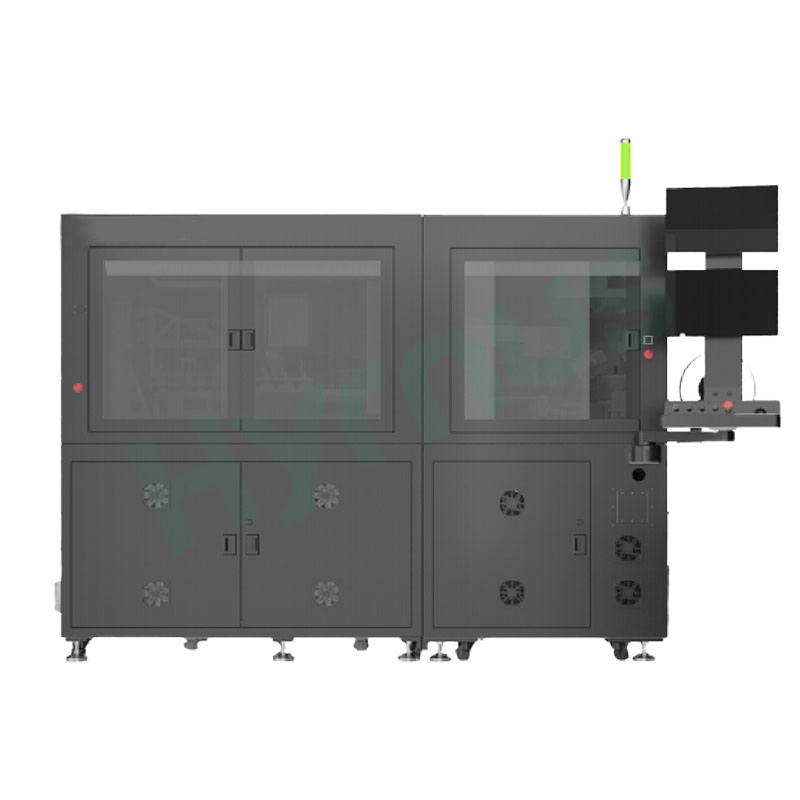

완전 자동화된 감광 칩 최종 테스트 분류기

HY-CS800 칩 최종 테스트 분류기는 다음과 같은 용도에 적합합니다.이미지 센서 칩 패키징 장비는 CIS, TOF, LiDAR 칩 및 소형 광학 센서를 포함한 모든 종류의 광학 센서 장치를 포괄하며, 광학 성능 테스트, 전기 성능 검사, 외관 결함 검사, 자동 분류 및 완제품 패키징을 하나의 시스템으로 통합합니다. 이 시스템은 이미지 센서 및 TOF 칩과 같이 테스트 시간이 긴 장치를 지원할 수 있습니다.

"고정밀, 고효율, 높은 호환성, 저손실"이라는 핵심 가치를 중심으로 설계된 이 제품은 소비자 가전, 자동차 전자제품, 광통신 등 다양한 분야의 대량 생산 요구 사항을 충족합니다. 이 장비는 테스트 시간이 9초 이하인 기기에 대해 시간당 UPH 9K 이상을 지원하는 동시에 이미지 센서, TOF 칩 등 테스트 시간이 더 긴 제품에도 적용할 수 있습니다. 고객은 이 장비를 통해 이미지 센서 칩의 FT(Full Test) 단계에서 품질 관리 및 효율적인 선별을 실현하고, 불량품을 제거하며, 납품 수율을 향상시키고, 인건비와 제조 비용을 절감할 수 있습니다. 이미지 센서 칩의 후공정 패키징 및 테스트 공정을 위한 핵심 장비입니다.

응용 시나리오

다음을 포함하되 이에 국한되지 않습니다. o이미지 센서, TOF 칩 및 장시간 테스트가 필요한 장치에 대한 광전자 테스트. 특별한 요청 사항이 있으시면 저희에게 연락해 주십시오.

기술 사양

목	사양
이름	이미지 센서 칩 FT 분류기
지원되는 패키지	QFN/LGA/SOP/QFP/SOT 및 기타 패키지 칩
입력 형식	벌크, 튜브, 트레이, 테이프 및 릴
출력 형식	테이프와 릴
칩 크기 범위	1×0.5mm – 8×8mm
장비 UPH	≥ 9K (테스트 시간 ≤ 9초인 경우)
주요 테스트 항목	이미지 센서 칩(PS, CT, ALS 등)의 경우, 실제 요구 사항에 따라 다른 칩으로도 맞춤 제작이 가능합니다.
테스트 스테이션	최대 64개 사이트
테스터 수	1개
배치 위치 정확도	±25µm @ 3σ
배치 각도 정확도	±0.5° @ 3σ
상/하부 측면 검사	검출 해상도 >10µm; 명암비 >30에서 검출 가능. 결함 유형: 긁힘, 얼룩, 이물질, 그을음 자국, 모서리 파손, 가장자리 파손 등.
장비 크기	3100mm(길이) × 1800mm(폭) × 2000mm(높이)

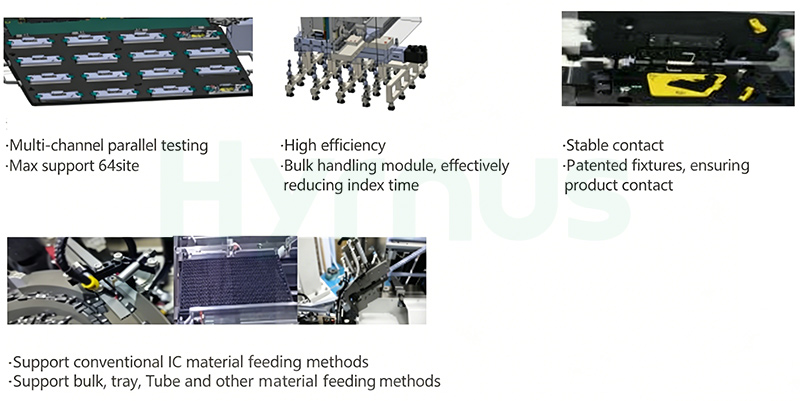

제품 상세 정보
