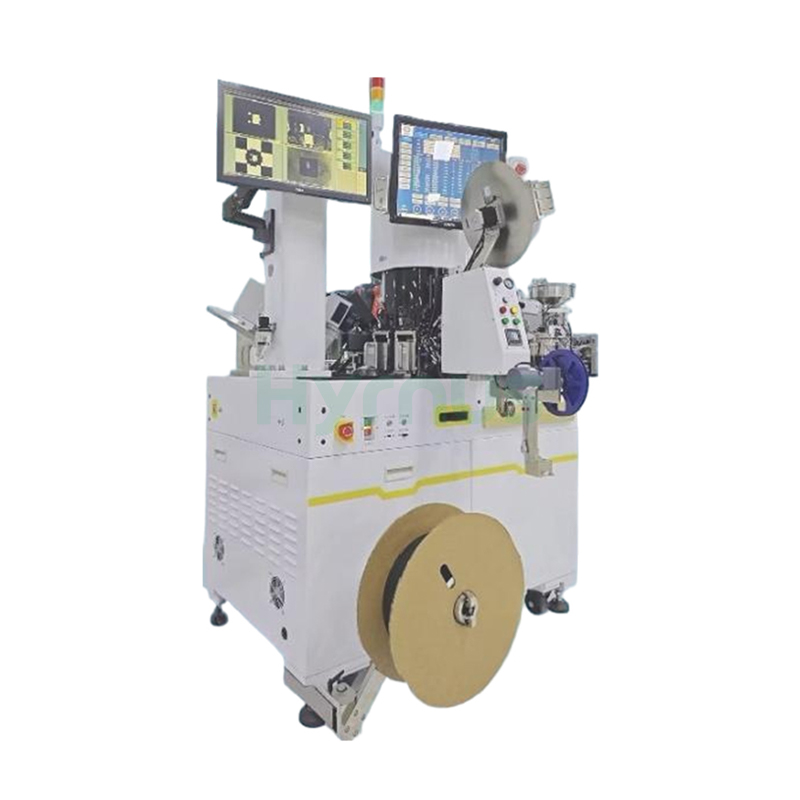

고성능 시리즈 테스트 및 테이핑 통합 핸들러

HY-TT2401 C힙 분류기 최대 시간당 45,000개의 처리량을 제공하며, 위치 정확도는 ±5µm, 방향 정확도는 ±0.1°입니다. 이를 통해 SOT, SOD, SC, SON, SOP, BGA, QFN, DFN, TSSOP, MSOP, WLCSP 등 다양한 패키지 유형은 물론 자기, 광학 및 근접 센서까지 정밀하고 효율적으로 검사할 수 있습니다. 480×640 픽셀 해상도에 256단계 그레이스케일, RA 0.02~0.03의 인식 정확도를 갖춘 이미지 인식 시스템을 탑재했으며, 2~8개의 테스트 스테이션을 지원하고 광학 검사 및 레이저 마킹 기능을 통합했습니다. 220V AC ±5% / 50Hz의 전압에서 800~1500W의 전력으로 작동하며, 최소 0.5MPa의 가압 공기가 필요하고 분당 50L의 공기를 소비합니다. 1470mm × 1340mm × 1900mm의 컴팩트한 크기와 800kg의 무게를 갖춘 HY-TT2401은 대량의 고정밀 기기 테스트 및 포장을 위한 안정적이고 공간 절약형 솔루션을 제공합니다.

주요 기술 사양

HY-TT2401 시리즈 사양
시스템 기능
처리량(UPH)	최대 시간당 생산량 45,000개 (제품 크기 및 테스트 시간에 따라 달라질 수 있음)
위치 정확도	±5마이크로미터
방향 정확도	±0.1°
적용 가능한 패키지 유형	SOT, SOD, SC, SON, SOP, BGA, OIC, TSSOP, MSOP, QFN, DFN, WLCSP, 자기 센서, 광학 센서, 근접 센서 등
장치 구성
사료 급여 방법	진동 디스크
방전 방법	테이핑
광학 검사	예
레이저 마킹	예
테스트 기지국	2~8개 역
이미지 인식 시스템
회색조 레벨	256단계 회색조
해결	480 × 640픽셀
인식 정확도	픽셀 정확도: PA 0.01; 인식 정확도: RA 0.02-0.03
전기적 매개변수
전압/주파수	220V 교류 ±5% / 50Hz
정격 출력	800~1500와트
가압 공기 요구량	0.5 MPa (최소)
공기 소모량	50리터/분
기계적 치수
치수(길이) × W × H)	L 1470 × W 1340 × 높이 1900mm
무게	800kg
