다양한 기기용 다기능 수동 푸시-풀 힘 측정기

HY-PT8100 이 시스템은 푸시 테스트(금구슬/칩), 풀 테스트(본드 와이어), 압축 테스트, 핀셋 풀 테스트 등 다양한 테스트 유형을 지원하며, 25g부터 200kg까지 다양한 교체형 센서 모듈을 제공합니다(요청 시 맞춤 제작 가능). 360° 회전 플랫폼을 통해 ±0.1%의 종합 테스트 정확도와 ±0.003%의 센서 정확도를 달성하며, XY축 유효 이동 거리는 100×100mm, 반복 위치 정확도는 ±5μm, 2mm 범위 내 정밀도는 ±2μm입니다. 또한 Z축 유효 이동 거리는 100mm, 전단 정확도는 2mm 범위 내 ±1μm입니다. 고화질 연속 줌 현미경(CCD 카메라가 장착된 삼안식 옵션 제공), 듀얼 조이스틱 4방향 조작, 독자적인 고해상도 24BitPlus 데이터 수집 시스템, 지능형 조명 제어 및 안전 제한/속도 제어 기술을 갖춘 이 시스템은 110V~220V, 3A, 50/60Hz에서 4.5~6bar의 공기압으로 작동합니다. 장비 크기는 650 × 600 × 760mm이고 무게는 약 80kg이며, 정품 Windows 10/11이 설치된 Lenovo/HP PC가 포함되어 있어 포괄적인 장비 보호, 인체공학적 설계 및 샘플 또는 도면에 따른 맞춤형 고정 장치를 제공합니다. 2년 보증이 제공됩니다. 보증, 무료 소프트웨어 업그레이드와 표준 교정 도구 및 추 제공

제품 특징 및 장점

기능 카테고리	혜택 설명
테스트의 다양성	다양한 테스트 요구 사항을 충족하는 여러 사양 테스트 모듈.
테스트 정밀도	모든 센서는 고속 동적 감지 및 빠른 데이터 수집 시스템을 사용하여 정확하고 오류 없는 테스트 데이터를 보장합니다.
데이터 수집	이 제품은 회사가 독자적으로 개발한 고해상도(24BitPlus 초고해상도) 데이터 수집 시스템을 특징으로 합니다.
운영 안전	독자적인 안전 제한 및 속도 제어 기술을 적용하여 손쉽게 작동할 수 있습니다.
조명 시스템	독자적인 지능형 조명 제어 및 조절 시스템을 통해 광원으로부터 발생하는 시각적 피로를 최소화합니다.
관찰 편안함	표준 고화질 관찰 현미경은 작업자의 눈의 피로를 줄여줍니다.
운영 편의성	듀얼 조이스틱의 4방향 조작과 사용자 친화적인 소프트웨어 구성으로 간편하고 편리한 조작이 가능합니다.
인간 공학	인체공학적 디자인은 사용 중 편안함을 향상시킵니다.
장비 보호	종합적인 장비 보호 시스템은 작업자의 오작동으로 인한 손상을 방지합니다.
맞춤 설정 기능	탄탄한 연구 개발 역량을 바탕으로 고객 요구사항에 맞춘 맞춤형 제품을 제공할 수 있습니다.
판매 후 지원	종합적인 사후 지원을 통해 안심하고 사용하실 수 있습니다.

장비 사양

모델	HY-PT8100

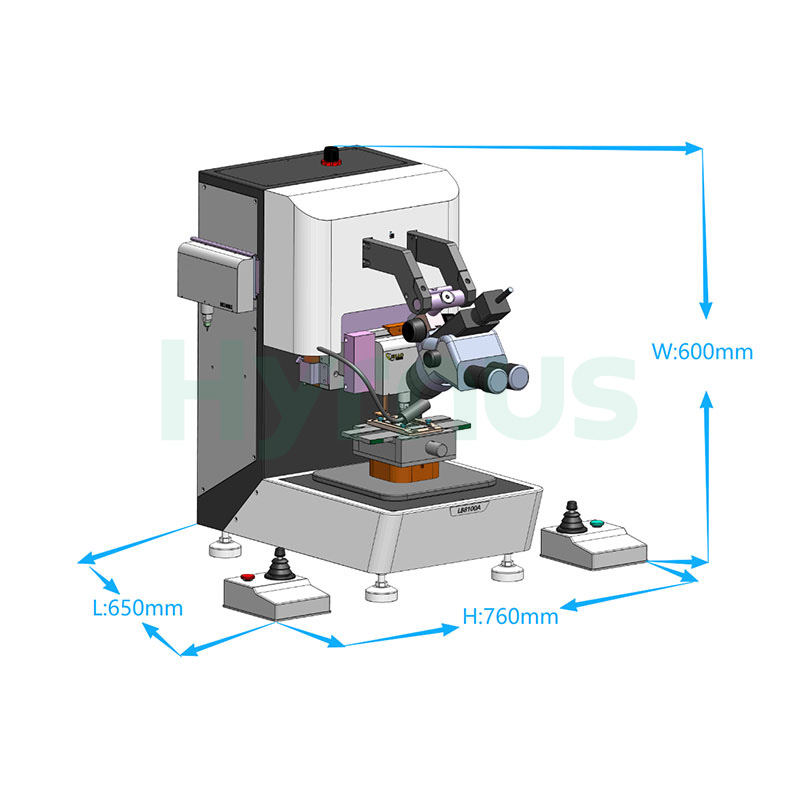

치수	650mm(길이) × 600mm(폭) × 760mm(높이) (좌/우 조절 손잡이 포함)
무게	약 80kg
전원 공급 장치	110V-220V, 3A, 50/60Hz (듀얼 전압 호환)
공기 공급	4.5-6 바
제어 컴퓨터	정품 레노버/HP PC
운영 체제	정품 윈도우 10/11
현미경	고화질 연속 줌 현미경; 고화질 CCD 카메라가 장착된 삼안 현미경(옵션)

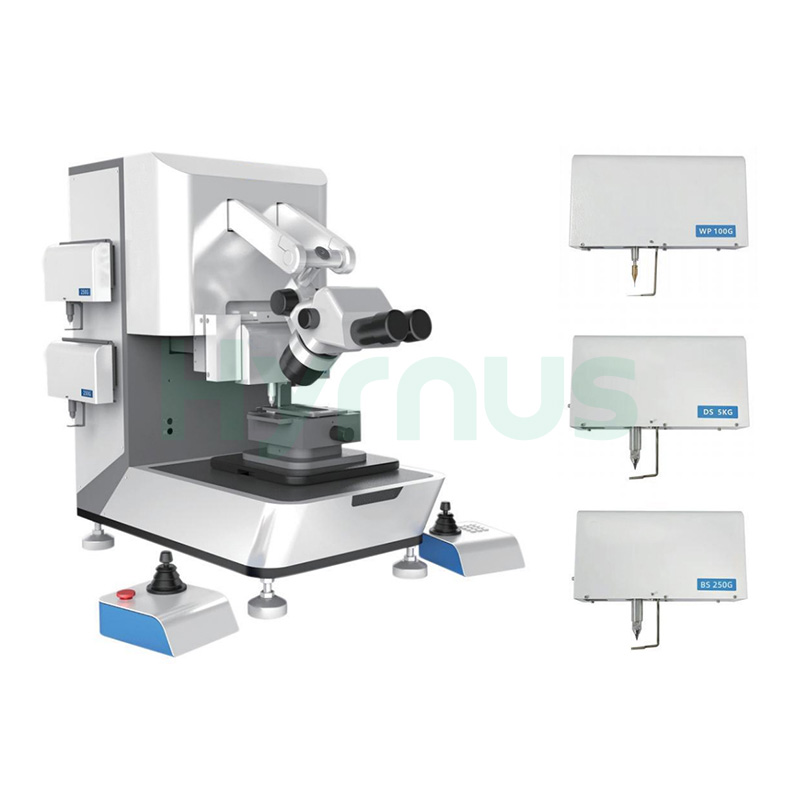

센서 교체	수동 교체 가능; 소프트웨어가 모듈 범위를 자동으로 식별; 사용자 지정 테스트 모듈 및 가중치 지원
플랫폼 및 설비	360° 회전 가능한 플랫폼; 다양한 테스트 장비와 호환 가능; 표준 장비 1세트 제공 (샘플/도면에 따라 맞춤 제작 가능)
XY축	유효 이동 거리: 100mm×100mm (진공 플랫폼으로 확장 가능); 반복 위치 정밀도: ±5μm; 이동 속도: 홀 조이스틱으로 제어, 최대 6mm/s; 정밀도: 2mm 범위 내에서 ±2μm
Z축	유효 이동 거리: 100mm; 해상도: 고정밀; 이동 속도: 홀 센서 조이스틱으로 제어; 전단 정밀도: ±1μm (2mm 범위 내)
센서 정확도	종합 테스트 정확도: ±0.1%; 센서 정확도: ±0.003%
품질 보증	2년 보증(사용자 과실로 인한 손상 제외); 무료 소프트웨어 업그레이드; 표준 교정 도구 및 추 제공
테스트 유형	파괴적 방식과 비파괴적 방식

테스트 모듈 사양

푸시 테스트 - 금색 공/칩	선형 교정점	인장 시험 - 본드 와이어	선형 교정점
BS250G	25g, 50g, 100g, 250g	WP25G	2.5g, 5g, 10g, 25g
BS1KG	100g, 200g, 500g, 1kg	WP50G	5g, 10g, 25g, 50g

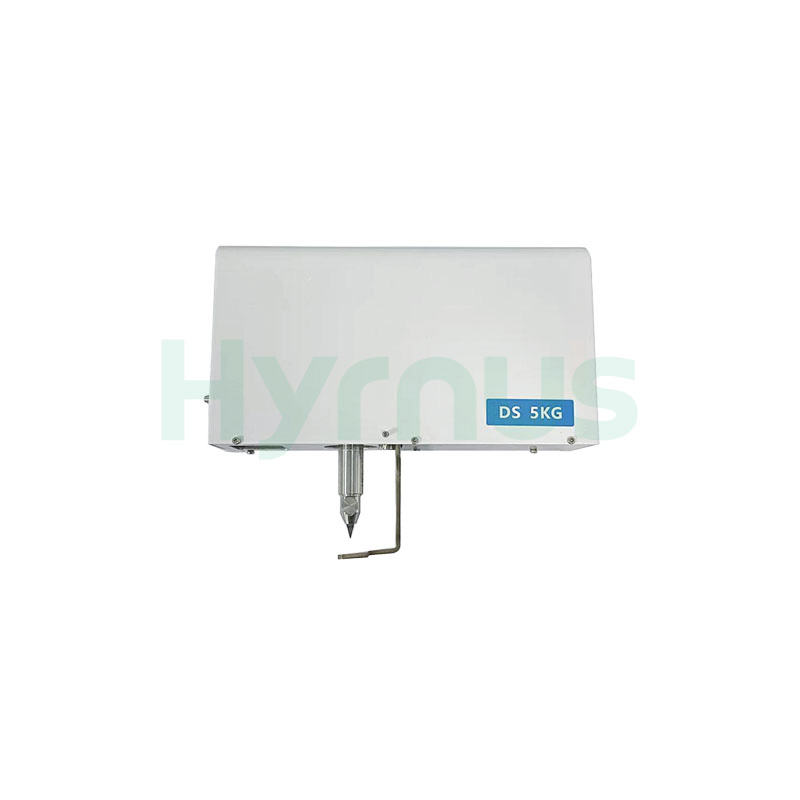

DS5KG	500g, 1kg, 2.5kg, 5kg	WP100G	10g, 25g, 50g, 100g
DS10KG	2.5kg, 5kg, 7.5kg, 10kg	WP200G	25g, 50g, 100g, 200g
DS20KG	2kg, 4kg, 10kg, 20kg	WP1KG	100g, 250g, 500g, 1kg
DS50KG	10kg, 20kg, 40kg, 50kg	WP5KG	500g, 1.25kg, 2.5kg, 5kg
DS100KG	10kg, 20kg, 50kg, 100kg	WP10KG	1kg, 2.5kg, 5kg, 10kg
DS200KG	20kg, 40kg, 100kg, 200kg	WP20KG	2.5kg, 5kg, 10kg, 20kg
압축 테스트	선형 교정점	핀셋 당김 테스트	선형 교정점
PP100G	10g, 25g, 50g, 100g	TP100G	10g, 25g, 50g, 100g
PP5KG	500g, 1.25kg, 2.5kg, 5kg	TP1KG	100g, 250g, 500g, 1kg
PP50KG	5kg, 10kg, 25kg, 50kg	TP5KG	500g, 1.25kg, 2.5kg, 5kg
요청 시 다양한 범위의 맞춤형 테스트 모듈을 이용할 수 있습니다.

고객 요구사항에 따라 다양한 테스트 설비를 맞춤 제작합니다.

-
