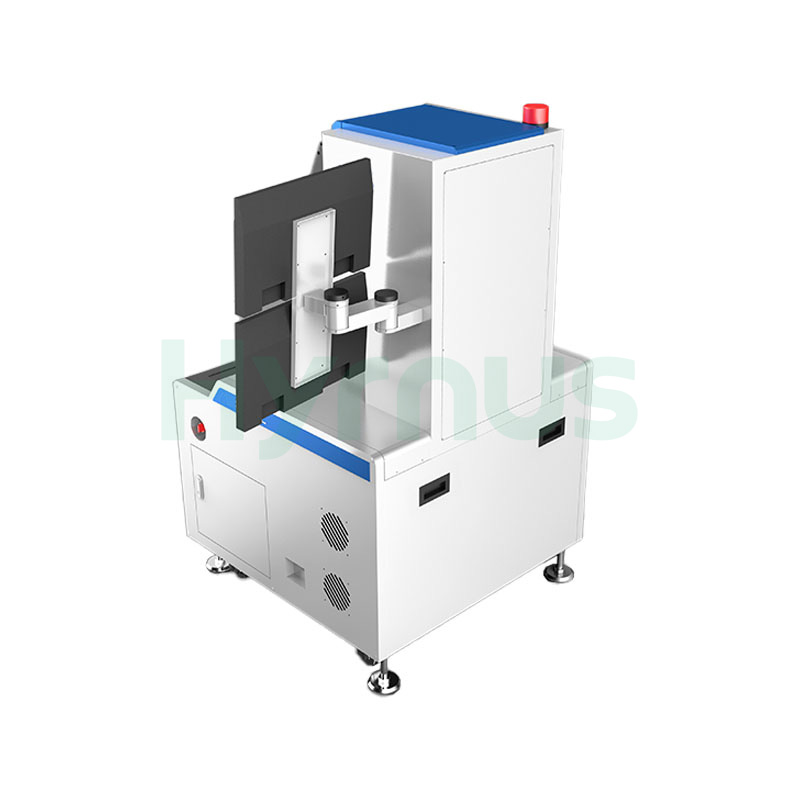

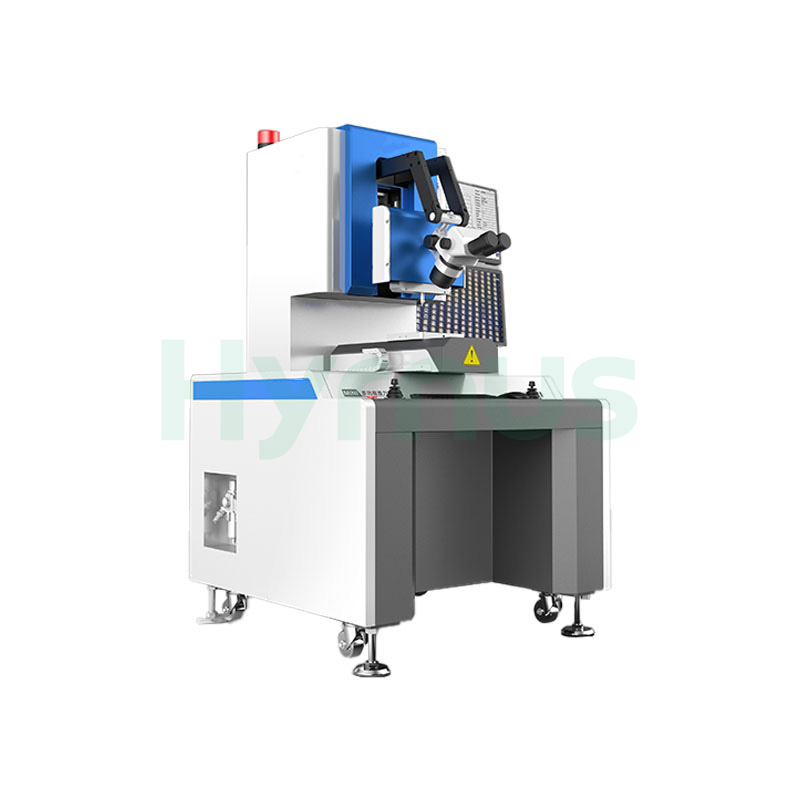

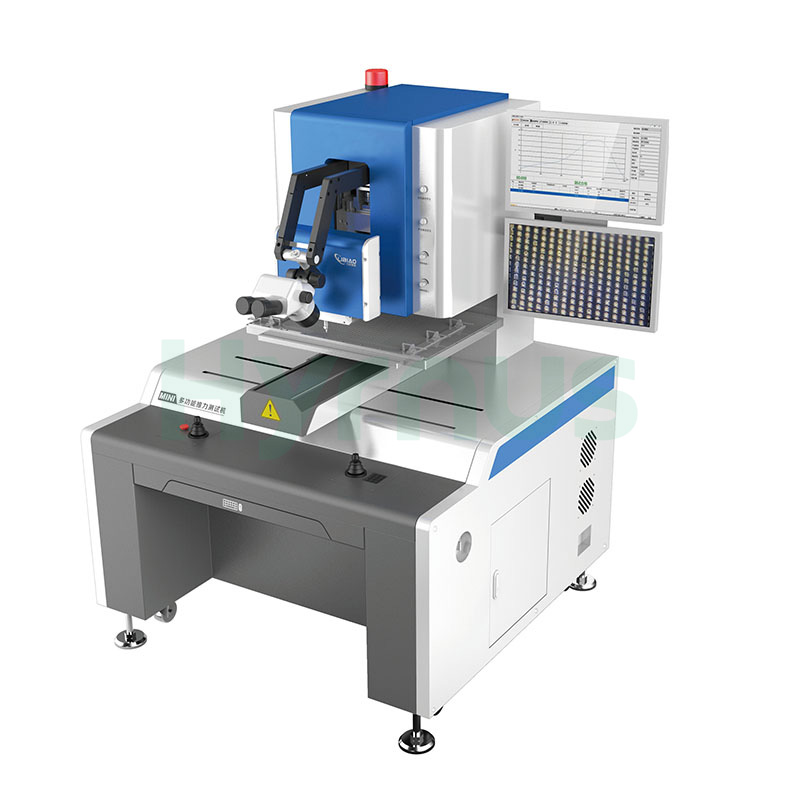

고성능 다기능 푸시-풀 테스터 (와이어 본딩용)

HY-PT8500 밀고 당기기 시험기 이 제품은 대형 PCB 테스트, 미니 LED 패널 테스트 및 대형 샘플 테스트를 위해 설계된 고정밀 다기능 푸시풀 테스터입니다.

상표 :
HYRNUS
품목 번호 :
HY-PT8500
주문량(최소 주문 수량) :
1 Set
보증 :
One-Year Warranty and Lifetime Maintenance
지불 :
T/T
리드 타임 :
7-35 Days
제품 원산지 :
China

지금 문의하세요

고성능 다기능 푸시-풀 테스터 (와이어 본딩용)

제품 소개

HY-PT8500 본드 테스트 장비이 시스템은 각 센서에 독립적인 센서 데이터 수집 및 충돌/과부하 방지 기능을 갖춘 3스테이션 자동 회전 스위칭 시스템을 특징으로 하여 테스트 정확도와 장비 안전성을 보장합니다. XY축 볼 스크류는 500mm × 300mm의 유효 스트로크를 제공하며, 2mm 범위 내에서 ±5μm의 반복 정밀도, 0.125μm 이하의 해상도, ±2μm의 정밀도를 제공하고 최대 100kg의 테스트 하중을 지원합니다. Z축은 100mm의 유효 스트로크를 제공하며, 2mm 범위 내에서 ±1μm의 반복 위치 정밀도를 제공하고 최대 20kg의 테스트 하중을 지원합니다. 정밀 동적 감지 기술(센서 정확도 ±0.003%, 종합 테스트 정확도 ±0.1%), 수입 전송 부품, 4방향 제어를 위한 홀 센서 듀얼 조이스틱, 고화질 CCD 카메라가 장착된 표준 삼안식 연속 줌 현미경을 갖춘 이 시스템은 110V/220V @ 5.0A, 50/60Hz에서 4.5~6bar의 공기압으로 작동합니다. 장비의 크기는 1500 × 1200 × 1650mm이고 무게는 약 800kg이며, 정품 Windows 10/11이 설치된 Lenovo/HP PC가 포함되어 MES 시스템 호환성, 실시간 데이터 관리, 시료 또는 도면에 따른 맞춤형 고정 장치 기능을 제공합니다.

응용 분야

대형 PCB 테스트

미니 LED 패널 테스트

대규모 샘플 테스트

제품 장점

핵심 이점	설명
자동 테스트 스테이션	자동 테스트 스테이션 모드를 채택했습니다. 소프트웨어에서 테스트 스테이션을 선택하면 시스템이 자동으로 해당 작업 위치로 이동합니다.
독립적인 센서 획득	세 개의 작동 센서는 테스트 정확도를 보장하기 위해 독립적인 데이터 수집 시스템을 갖추고 있습니다.
충돌 방지 및 과력 보호	각 센서는 독립적인 충돌 방지 및 과력 보호 시스템을 갖추고 있습니다.
안전 제한 및 속도 제어	각 테스트 스테이션에는 독립적인 안전 제한 및 속도 제한 기능이 있습니다.
사용자 친화적인 인터페이스	사용자 친화적인 조작 인터페이스로 손쉬운 조작이 가능합니다.
고정밀 및 강제 알고리즘	고정밀 센싱 시스템과 독자적인 기계식 알고리즘의 결합으로 테스트 정확도를 보장합니다.

제품 특징s

정확하고 신뢰할 수 있는 테스트 데이터를 보장하기 위해 정밀 동적 센싱 데이터 획득 기술을 채택했습니다.

수입산 변속기 부품을 장착하여 안정적인 기계 작동과 정확한 테스트 결과를 보장합니다.

3개 스테이션 자동 회전 스위칭은 사람의 조작 오류로 인한 장비 손상을 방지합니다.

홀 센서를 사용한 4방향 제어 듀얼 조이스틱으로 조작이 간편하고 편리합니다.

공장 출고 시 MES 시스템과 완벽하게 호환됩니다.

테스트 데이터를 실시간으로 저장하고 내보낼 수 있어 편리하고 효율적입니다.

장비 사양

매개변수	사양
장비 모델	HY-PT8500
전체 치수	1500mm × 1200mm × 1650mm
순중량	약 800kg
전원 공급 장치	110V/220V @ 5.0A, 50/60Hz
공기압 공급	4.5-6 바
제어 컴퓨터	정품 레노버/HP PC
운영 체제	정품 윈도우 10 / 윈도우 11
현미경	표준 삼안 연속 줌 현미경 + 고화질 CCD 카메라
센서 교체 방법	수동 교체 (테스트 요구 사항에 따라 해당 테스트 모듈을 선택하십시오. 소프트웨어가 모듈 범위를 자동으로 식별합니다.)
플랫폼 설비	360° 회전 가능하며 모든 종류의 테스트 장비와 호환됩니다.
XY축 볼 스크류 유효 스트로크	500mm × 직경 300mm, 최대 시험 하중: 100kg
XY축 최대 이동 속도	홀 센서 조이스틱을 통해 XY축을 자유롭게 제어할 수 있으며, 최대 속도는 10mm/s입니다.
XY축 볼 스크류 정밀	반복성: ±5μm, 해상도: ≤0.125μm; 정밀도 2mm 이내: ±2μm
Z축 볼 스크류 유효 스트로크	100mm, 해상도: ≤0.125μm, 최대 테스트 하중: 20KG
Z축 최대 이동 속도	홀 센서 조이스틱을 통해 Z축을 자유롭게 제어할 수 있으며, 최대 속도는 8mm/s입니다.
Z축 볼 스크류 정밀	±2μm; 전단 정밀도: 반복 위치 정밀도 ±1μm 2mm 이내
센서 정밀도	±0.003%; 종합 테스트 정밀도: ±0.1%
장치 고정 장치	샘플 또는 도면에 따라 맞춤 제작된 고정 장치 (기본적으로 1세트 제공)
장치 교정	해당 교정용 고정 장치 및 무게 세트가 기본으로 장착되어 있습니다.
품질 보증	2년 무상 제품 보증 및 평생 무료 소프트웨어 업그레이드 제공 (인위적인 손상 제외)
