Vacuum Plasma Surface Treatment Equipment

실험실 연구 개발을 위한 0~300W 무단계 출력 조절 가능 소형 진공 플라즈마 세척기

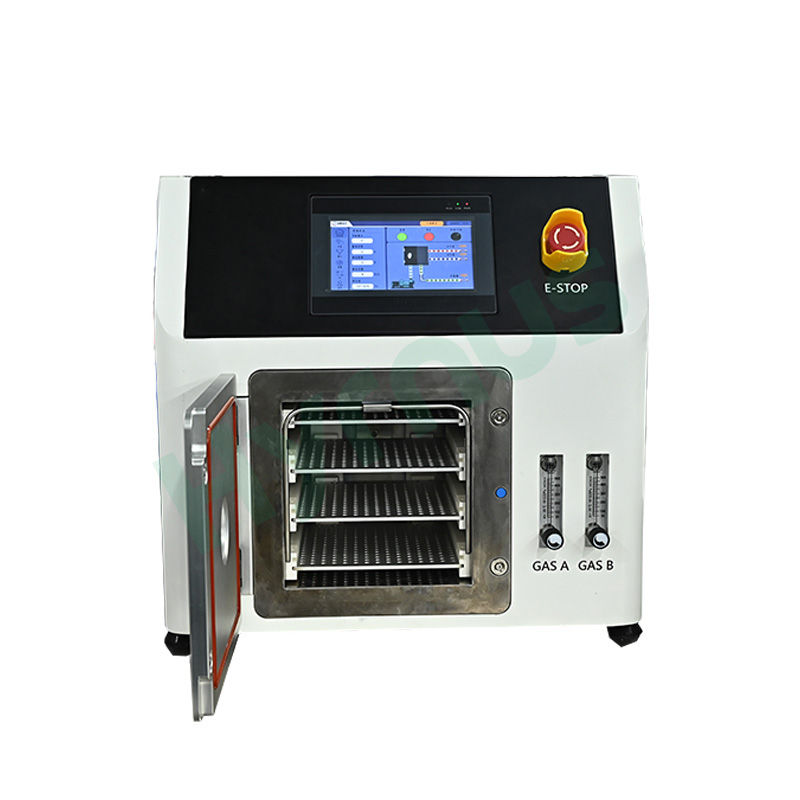

HY-ES10 이 시스템은 실험용 플라즈마 처리 시스템으로, 연구 기관, 대학, 기업 연구 개발 연구소 및 소규모 생산 라인에서 널리 사용되고 있습니다. 이 장비는 CCP(정전용량 결합 플라즈마) 방전 기술을 채택하고 있습니다. 전체 시스템은 진공 챔버, 플라즈마 발생기, 진공 펌프, 가스 유입 및 배출구로 구성됩니다. 처리 챔버는 정사각형 스테인리스강으로 제작됩니다.

상표 :
HYRNUS
품목 번호 :
HY-ES10
주문량(최소 주문 수량) :
1 Set
보증 :
One-Year Warranty and Lifetime Maintenance
지불 :
T/T
리드 타임 :
7-35 Days
제품 원산지 :
China

지금 문의하세요

실험실 연구 개발을 위한 0~300W 무단계 출력 조절 가능 소형 진공 플라즈마 세척기

제품 소개

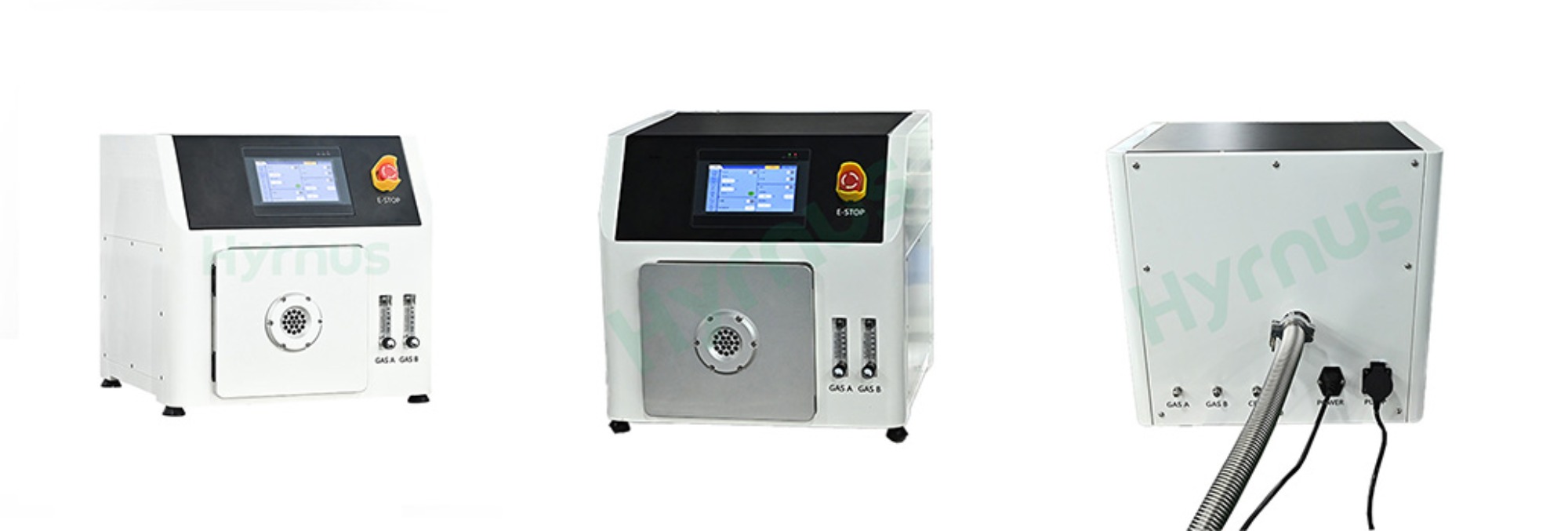

HY-ES10은 0~300W 무단계 출력 조절이 가능한 소형 진공 플라즈마 세척기 본 제품은 대학, 연구 기관, 기업 R&D 연구소 및 소규모 시제품 제작 용도에 적합하도록 설계되었습니다. 성숙하고 신뢰할 수 있는 CCP(정전용량 결합 플라즈마) 발생 기술을 채택한 이 장치는 진공 반응 챔버, 플라즈마 발생기, 진공 펌핑 장치, 다채널 정밀 가스 회로 및 지능형 PLC 제어 시스템으로 구성된 일체형 통합 설계를 특징으로 합니다.

저온 플라즈마 기술을 적용한 이 장비는 표면 세척, 활성화, 미세 에칭, 웨이퍼 접합 및 포토레지스트 소성 등 다양한 공정을 수행합니다. 재료 표면의 접착력을 크게 향상시키고 친수성 또는 소수성 특성을 변화시켜 재료 접합, 코팅 및 기판 박막 증착 공정을 위한 범용 전처리 장비로 활용될 수 있습니다.

제품 적용

1. 세척: 유기물, 산화물, 금속염, 나노 크기 입자 오염물질 등의 제거

2. 활성화: 친수성/소수성 변형, 표면 에너지 개선, 기능기 접합, 생체 적합성 최적화 등

3. 에칭: 표면 패턴 형성, 미세 에칭, 표면 형태 및 거칠기 조정 등

4. 접합: PDMS 칩과 같은 미세유체 장치의 접합.

5. 포토레지스트 제거: 포토레지스트 소각, 하부 반사 방지 코팅(BARC) 제거 등

Plasma processing application

제품 특징

1. 군용 등급 용접 공정을 거친 스테인리스 스틸 진공 챔버는 뛰어난 밀폐성과 탁월한 내식성을 자랑합니다.

2. 공간 활용도를 극대화하기 위해 2개의 내장 전극과 다층 처리 트레이를 갖추고 있습니다.

3. 직관적인 터치스크린 HMI를 통해 사용자가 편리하게 조작할 수 있으며, 실시간 공정 매개변수를 표시합니다.

4. 여러 공정 레시피를 저장하여 한 번의 클릭으로 불러올 수 있으며, 완벽한 데이터 추적성을 지원합니다.

5. 서로 다른 가스 비율이 세척 결과에 미치는 영향을 연구하기 위해 두 개의 독립적인 가스 채널이 구성되어 있습니다.

6. 대류식 가스 분배 시스템은 균일한 공기 흡입을 통해 작동 중 역동적인 가스 순환을 형성하여 탁월한 청소 성능을 제공합니다.

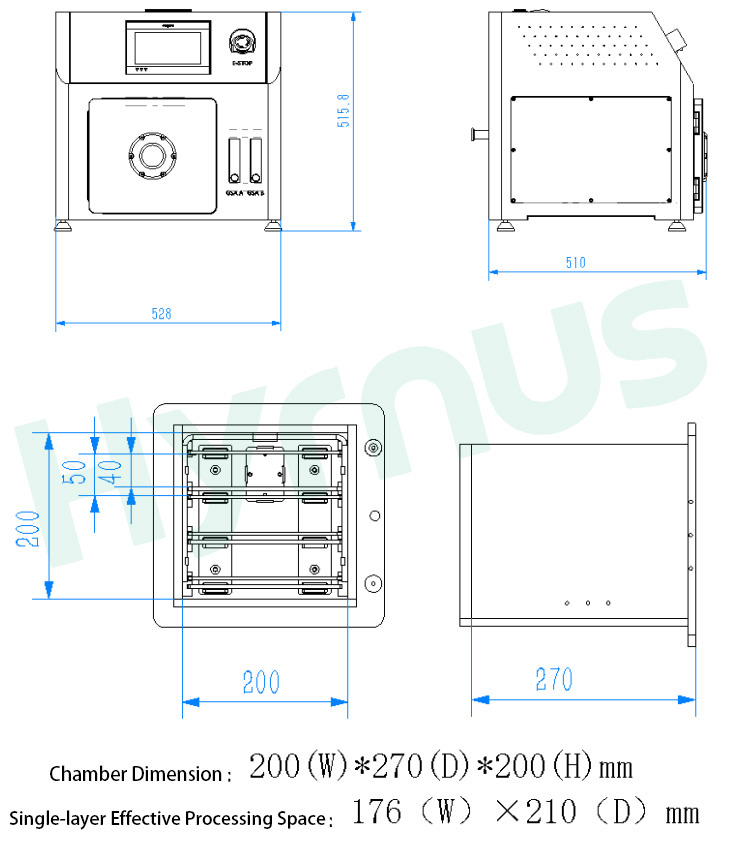

기계 외형 도면 및 진공 챔버 다이어그램

Machine Outline Drawing and Vacuum Chamber Diagram

기술 사양

아니요.	범주	품목명	매개변수
1	플라즈마 발생기	힘	0~300W, 무단계 조절 가능
1	플라즈마 발생기	빈도	40kHz
2	진공 반응 챔버	챔버 재질	수입산 316 스테인리스강, 군용 등급 밀봉 처리
		챔버 용적	10.8리터
		챔버 크기	200(가로) × 270(세로) × 200(높이) mm
		단일 레이어 유효 처리 영역	176(가로) × 210(세로) mm
		전극 수량	금도금 알루미늄 합금 전용 전극 2개
		처리 계층	3층
		단층 높이 간격	높이: 35mm
3	가스 제어 시스템	가스 유량 제어기	500 SCCM
		가스 채널 수량	2개의 독립 채널, O와 호환 가능₂, 아르, 엔₂, 시간₂, 등.
		가스 채널 수량	(부식성 가스가 필요한 경우 사전에 알려주시기 바랍니다.)
4	진공 측정	진공 측정 시스템	측정 범위: 5×10⁻² ~ 1.0×10⁵ Pa
4	진공 측정	진공 측정 시스템	측정 정확도: 0.1 Pa
5	펌핑 시스템	진공 펌프	펌핑 속도: 16 m³/시간
5	펌핑 시스템	진공 파이프라인	스테인리스강 파이프라인 + 공압 밸브
6	제어 시스템	터치스크린	7인치
		제어 모드	PLC
		실시간 모니터링	전력, 작동 시간
		소프트웨어 프로그램	자체 개발 특허 플라즈마 제어 시스템, 자동/수동 모드, IO 모니터링
		경보 기능	진공 오작동 방지 기능
		압력 평형 기능	조정 가능한 사전 균형 조정 시간을 통해 공정 가스 유입을 지원합니다.
7	유틸리티 요구 사항	전원 공급 장치	220V 50/60Hz 9A
		가스관 인터페이스	지름: 6mm
		가스 순도	99.99%
		가스 압력	0.4–0.6 MPa
		배기 포트	KF25

운영 환경 (고객 준비 항목)

아니요.	범주	요구 사항
1	전원 공급 장치	입력 전압: 220V, 50/60Hz, 전압 변동 ±10%; 접지선은 국제 표준을 충족해야 합니다. 설치 위치 주변에 강한 전자기 간섭이 없어야 합니다.
2	설치 조건	주변 온도: 0~40°C; 주변 상대 습도: 15~60%.
3	가스 공급	산소용 가스 실린더₂, 아르, 엔₂, 시간₂ 등 (압력 조절기가 반드시 장착되어 있어야 함); 입구 압력 ＞0.3MPa; 가스관 연결부 크기: Φ6mm.
4	배기 파이프라인	진공 펌프의 배기 포트에 연결하십시오 (무진실/먼지 없는 공간에 설치하는 경우 필수).

제품 상세 정보
