HY-PS13은 웨이퍼 포토레지스트 제거, 세척 및 표면 활성화에 특화된 CCP 진공 플라즈마 시스템입니다. 연구실 및 소규모 반도체 생산 현장에서 널리 사용되는 이 시스템은 스테인리스 스틸 챔버와 펌프 및 가스 모듈이 완비되어 있어 접합, 코팅 및 박막 공정에서 재료 표면의 접착력과 친수성을 향상시킵니다.
상표 :
HYRNUS품목 번호 :
HY-PS13주문량(최소 주문 수량) :
1 Set보증 :
One-Year Warranty and Lifetime Maintenance지불 :
T/T리드 타임 :
7-35 Days제품 원산지 :
China웨이퍼 포토레지스트 제거 및 표면 활성화용 13L CCP RF 진공 플라즈마 클리너
제품 소개

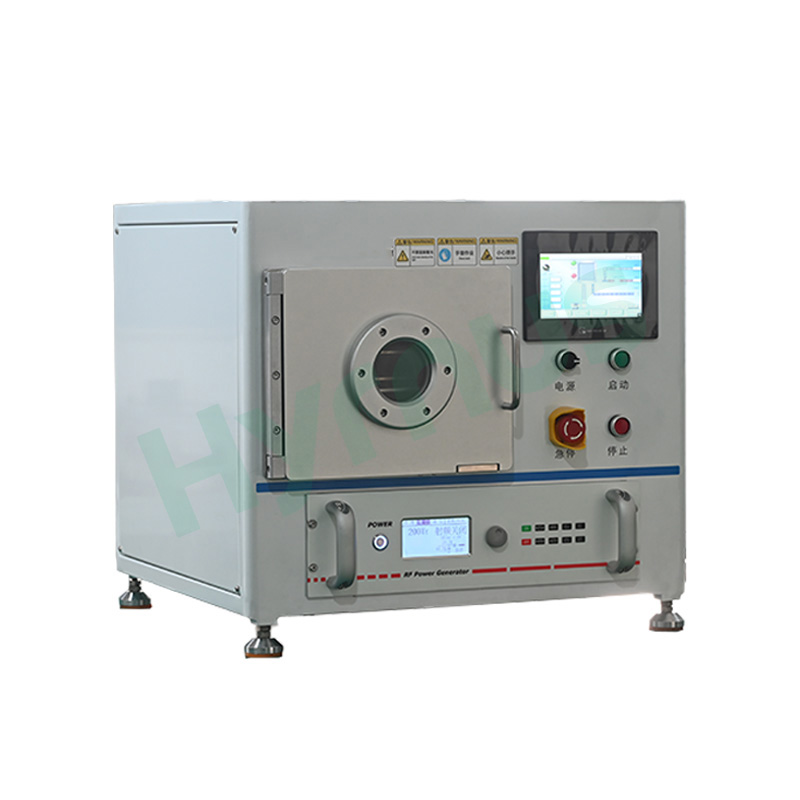

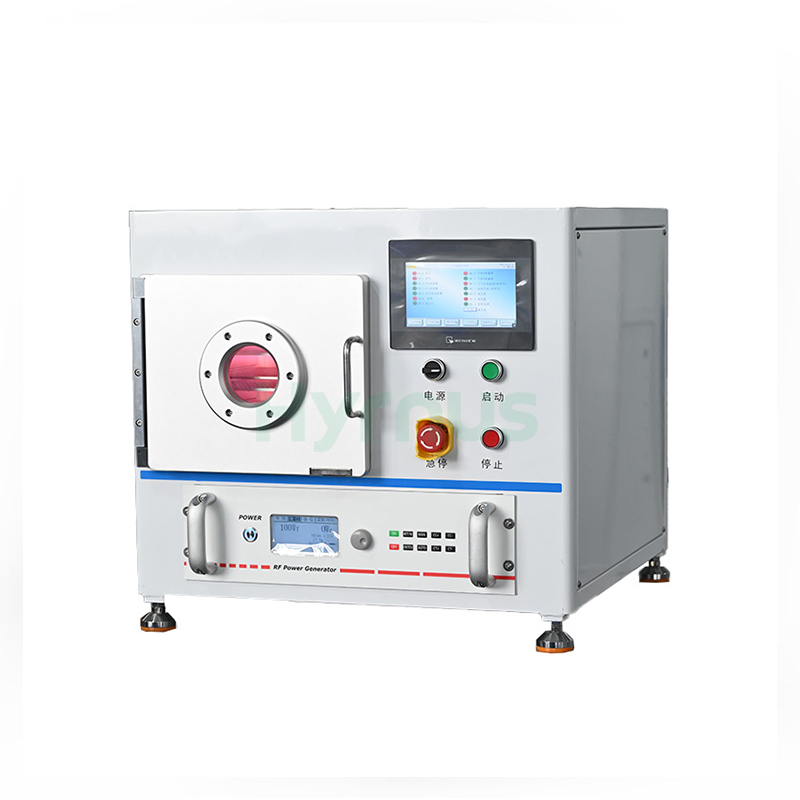

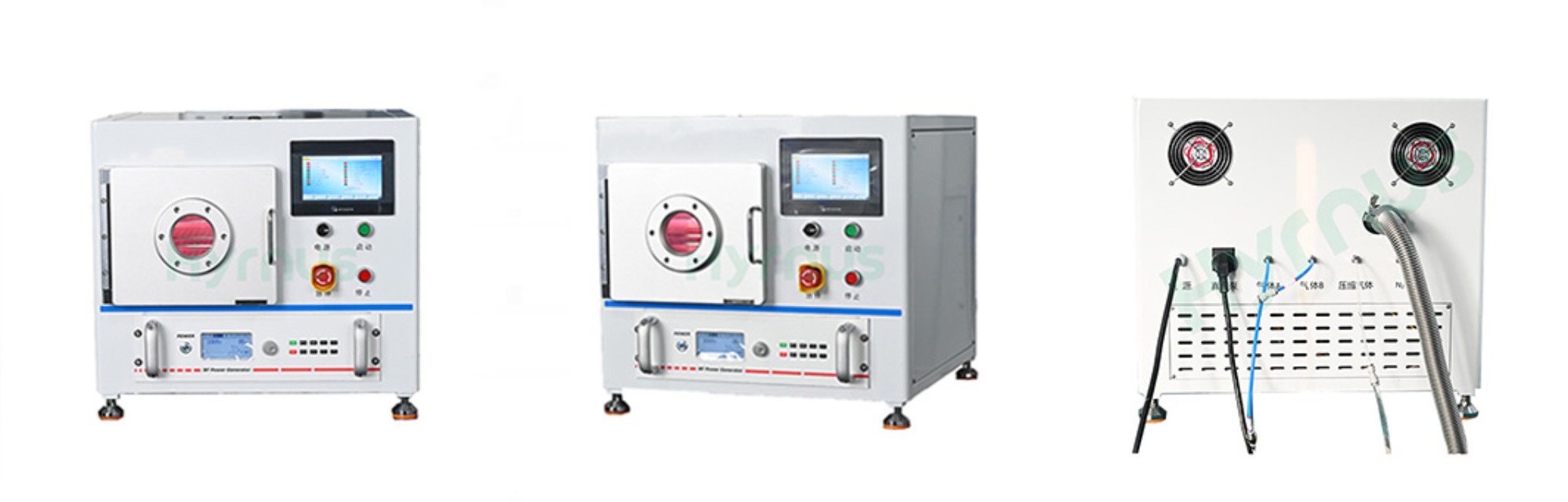

HY-PS13 13L RF 진공 플라즈마 세척기본 시스템은 웨이퍼 및 실리콘 기판의 포토레지스트 제거, 표면 세척 및 활성화를 위해 설계된 정전용량 결합(CCP) 진공 플라즈마 시스템입니다. 대학 연구실, 기업 R&D 센터 및 소규모 반도체 생산 라인에서 널리 사용되는 이 정사각형 스테인리스 스틸 플라즈마 장치는 진공 처리 챔버, 플라즈마 발생기, 진공 펌프 및 완전한 가스 유입 및 배출 장치를 통합하고 있습니다.
군용 등급의 밀폐형 용접, 3층 웨이퍼 트레이 및 13.56MHz 자동 매칭 RF 전원 공급 장치를 특징으로 하는 이 장비는 기판 표면 접착력을 크게 향상시키고 재료의 친수성을 최적화합니다. 웨이퍼 접합, 코팅, 박막 증착, 미세유체 패키징 및 모든 유형의 정밀 재료 변형 워크플로우에 안정적이고 일관된 처리 성능을 제공합니다.
제품 적용
1. 세척: 유기물, 산화물, 금속염, 나노 크기 입자 오염물질 등의 제거
2. 활성화: 친수성/소수성 변형, 표면 에너지 개선, 기능기 접합, 생체 적합성 최적화 등
3. 에칭: 표면 패턴 형성, 미세 에칭, 표면 형태 및 거칠기 조정 등
4. 접합: PDMS 칩과 같은 미세유체 장치의 접합.
5. 포토레지스트 제거: 포토레지스트 소성, 하부 반사 방지 코팅(BARC) 제거 등
제품 특징
1. 군용 등급 용접 기술로 제작된 스테인리스 스틸 진공 챔버는 탁월한 기밀성과 장기적인 내구성을 제공하여 안정적인 플라즈마 공정을 보장합니다.

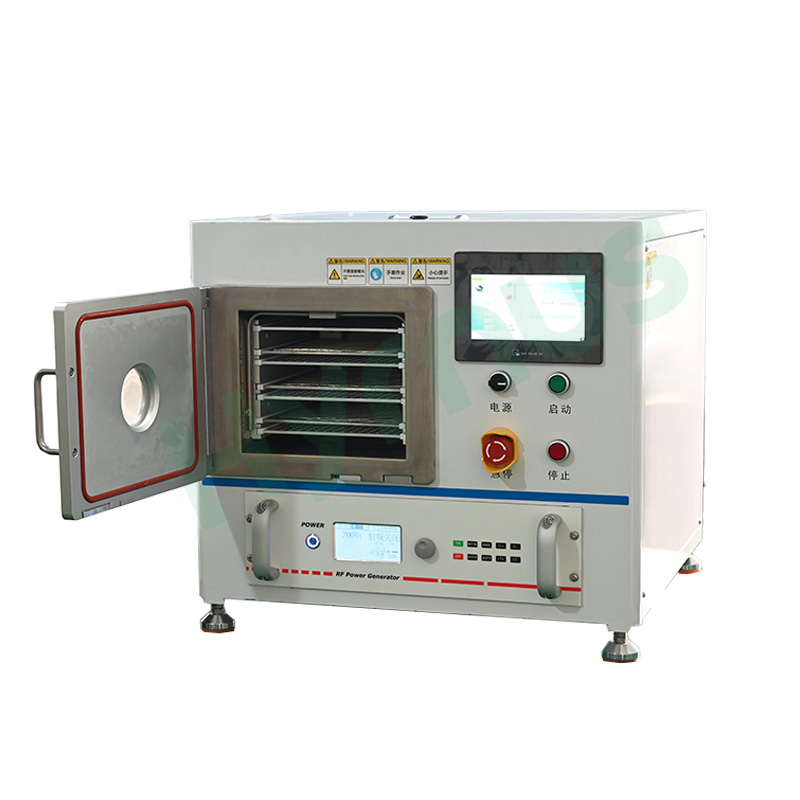

2. 3단 스테인리스 스틸 샘플 트레이 디자인은 소량 배치 처리를 지원하며 내부 챔버 공간 활용도를 크게 극대화합니다.
3. 사용자 친화적인 터치스크린 HMI를 통해 전체 처리 주기의 실시간 모니터링 및 모든 매개변수 제어가 가능합니다.
4. 여러 사용자 지정 공정 레시피를 저장하여 한 번의 클릭으로 불러올 수 있으며, 모든 과거 공정 데이터는 실험 및 생산 기록에 대해 완벽하게 추적 가능합니다.
5. 고정밀 MFC 질량 유량 제어기 2개를 통해 혼합 가스 비율을 유연하게 테스트하여 세척 및 처리 결과를 최적화할 수 있습니다.
6. 자동 임피던스 매칭 기능을 갖춘 13.56MHz RF 플라즈마 전원 공급 장치를 탑재하여 탁월한 공정 안정성과 반복성을 제공합니다.

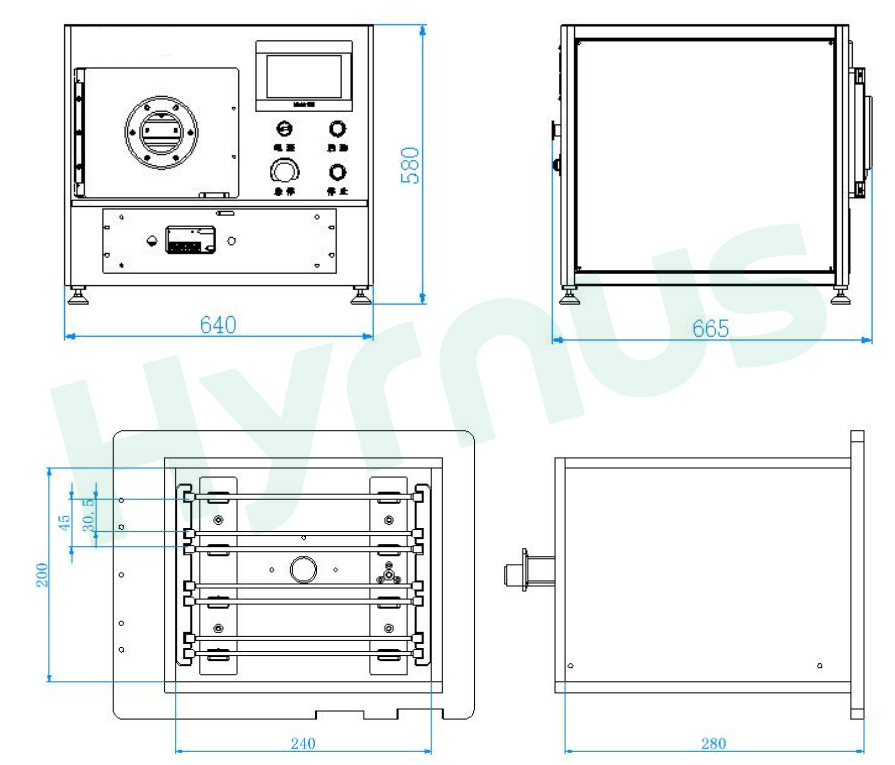

기계 외형 도면 및 진공 챔버 다이어그램
기술 사양

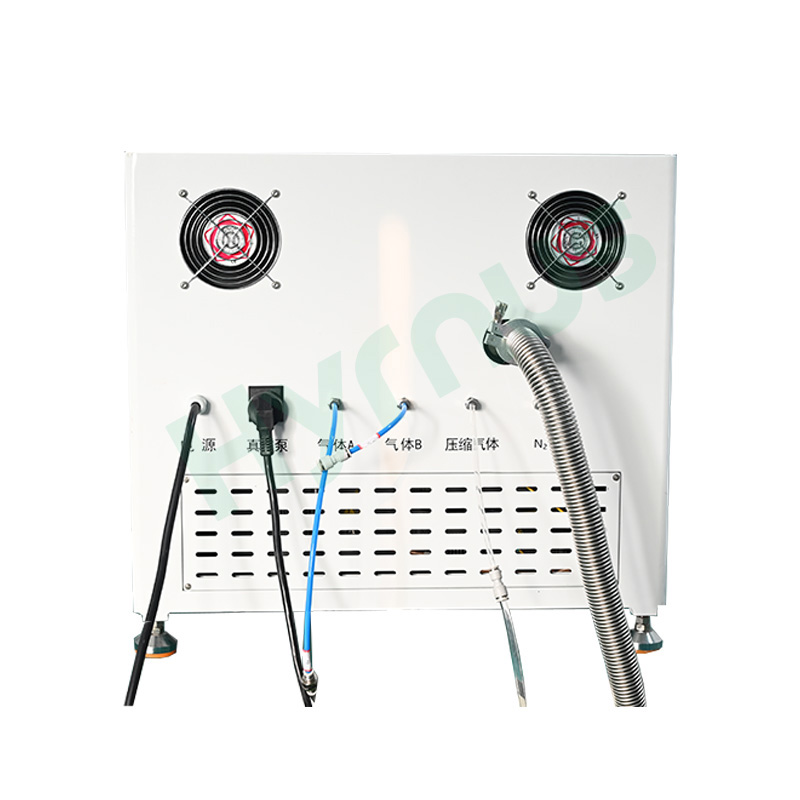

| 아니요. | 범주 | 목 | 사양 및 매개변수 |
| 1 | 플라즈마 발생기 | 솔리드 스테이트 전원 공급 장치 | 0~300W 범위에서 출력 조절 가능, 표준 정현파 출력; 안정성 ≤ ±0.5%; 과전압, 과전류, 과열 및 반사 전력 보호 기능 내장 |
| 방사선 차단 고주파 매처 | 0.1초 이내 고속 자동 매칭, 네트워크 통신 지원 | ||
| RF 주파수 | 13.56MHz | ||
| 2 | 진공 반응 챔버 | 챔버 재질 | 수입산 316 스테인리스강, 군용 등급 밀봉 처리 |
| 챔버 용적 | 240(가로) × 280(세로) × 200(높이) mm; 13L | ||
| 유효 처리 공간 | 205(가로) × 210(세로) × 30(높이) mm | ||
| 처리 계층 | 3층 | ||
| 전극 간격 | 45mm | ||
| 트레이 간격 | 30mm | ||
| 일률 | 웨이퍼 내 균일도 ≤ ±20%; 웨이퍼 간 균일도 ≤ ±20%; 배치 간 균일도 ≤ ±20% | ||
| 3 | 방전 전극 | 전극 | 특수 고전도성 알루미늄 합금 전극 |
| 방전 모드 | CCP 및 RIE 이온 반응 방전 모드 | ||
| 4 | 가스 회로 제어 | 가스 질량 유량 제어기 | 300 SCCM |
| 가스 회로 설계 | 균일한 챔버 가스 유입구 설계로 일관된 세척 및 에칭 효과를 보장합니다. | ||
| 가스 통로 | 2개의 가스 채널, O와 호환 가능₂, 아르, 엔₂, 시간₂부식성 가스가 필요한 경우 사전에 알려주시기 바랍니다. | ||
| 5 | 진공 측정 | 진공 측정 시스템 | 측정 범위: 5×10⁻² ~ 1.0×10⁵ Pa |
| 측정 정확도: 0.1 Pa | |||
| 6 | 펌핑 시스템 | 진공 펌프 | 16 m³/h |
| 진공 파이프라인 | 스테인리스강 파이프라인 + 공압 밸브 | ||
| 7 | 제어 시스템 | 제어 모드 | PLC |
| 터치스크린 | 7인치 터치 패널 | ||
| 실시간 모니터링 | 전력, 진공도, 공기압, 가스 유량, 작동 시간 등을 실시간으로 표시합니다. | ||
| 소프트웨어 프로그램 | 자체 개발 특허 플라즈마 제어 시스템; 3단계 권한 관리; 자동 및 수동 모드; 레시피 매개변수 설정, 저장 및 불러오기; 알람 이력 조회, 입출력 모니터링 | ||
| 경보 기능 | 진공 보호 경보, 글로우 손실 경보, 과부하 경보, 공기압 경보, 위상 순서 경보 | ||
| 8 | 현장 조건 | 압력 평형 기능 | 압력 안정화를 위한 균형 유지 시간을 설정할 수 있는 공정 가스 유입을 지원합니다. |
| 전원 공급 장치 | 220V, 50/60Hz, 9A | ||
| 가스관 연결부 | 직경 6mm | ||
| 가스 순도 요구사항 | 99.99% | ||
| 가스 유입 압력 | 0.4–0.6 MPa | ||
| 배기 포트 | KF25 플랜지 | ||
| 9 | 전체 단위 매개변수 | 총 전력 소비량 | 2kW |
| 전체 크기 | 가로 640mm × 세로 665mm × 높이 580mm |
운영 환경 (고객 준비 사항)
| 아니요. | 목 | 요구 사항 |
| 1 | 전원 공급 장치 | 전력망 표준: 220V, 50/60Hz, 전압 변동 ±10%; 접지선은 국제 표준을 충족합니다; 장비 설치 위치 주변에 강한 전자기 간섭이 없습니다. |
| 2 | 설치 환경 | 주변 온도: 0~40°C; 상대 습도: 15~60%. |
| 3 | 가스 공급원 | 산소용 가스 실린더₂, 아르, 엔₂, 시간₂ 및 기타 공정 가스(감압 밸브 장착); 유입 가스 압력 ＞압력: 0.3MPa; 가스관 연결부 직경: Φ6mm. |
| 4 | 배기 파이프라인 | 진공 펌프의 배기구에 연결하십시오(클린룸 환경에서는 필수). |
