HY-WD681은 6/8인치 웨이퍼, 세라믹 및 유리 기판에 마이크론 수준의 정밀 절단을 제공합니다. 자동 CCD 비전 정렬 및 고속 조절식 스핀들을 탑재하여 클린룸 공간을 절약하는 동시에 생산 안정성과 처리량을 향상시켜 반도체 중간 공정 분리 및 미니 LED 제조에 이상적입니다.
상표 :
HYRNUS품목 번호 :
HY-WD681주문량(최소 주문 수량) :
1 Set보증 :
One-Year Warranty and Lifetime Maintenance지불 :
T/T리드 타임 :
7-35 Days제품 원산지 :
China반도체 공정을 위한 다중 기판 호환성을 갖춘 6인치 및 8인치 웨이퍼 다이싱 톱
제품 소개

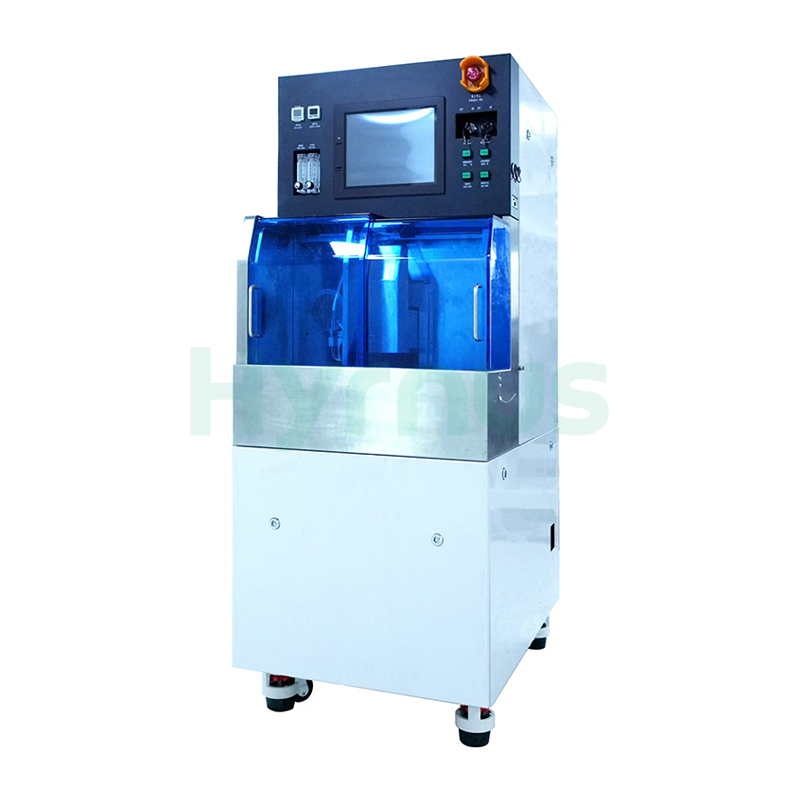

HY-WD681 웨이퍼 다이싱 톱 6/8인치 웨이퍼, 얇은 세라믹 기판, 유리 기판 및 미니 LED 조명 기판에 대해 안정적인 마이크론 정밀도의 다이싱 절단 기능을 제공합니다. 고정밀 자동 CCD 비전 정렬 시스템을 탑재하여 자동 보정, 자동 초점 및 실시간 블레이드 파손 감지 기능을 지원함으로써 수작업을 줄이고 절단 일관성을 향상시킵니다.
3,000~60,000rpm의 고속 조절식 스핀들을 장착한 이 기계는 0.1~800mm/s의 가변 절삭 속도를 지원하여 장기간 대량 생산에 필요한 0.001mm의 탁월한 반복 정밀도를 제공합니다.
컴팩트한 단일 스핀들 레이아웃을 채택한 이 장비는 0.45㎡의 클린룸 공간만 차지합니다. 직관적인 산업용 터치스크린 HMI를 통해 맞춤형 절단 프로그램 편집 및 실시간 생산 모니터링이 가능하며, 반도체 중간 공정 웨이퍼 분리 및 대량 미니 LED 제조에 이상적입니다.
제품 특징1. 컴팩트한 크기로 클린룸 공간을 단 0.45제곱미터만 차지합니다.
2. 고정밀 CCD 시스템을 탑재하여 자동 위치 지정, 보정 인식, 자동 초점 및 절단 경로 검사를 구현함으로써 인건비를 크게 절감합니다.
3. HY-WD681은 8인치 공작물 가공을 위한 선택적 업그레이드를 지원합니다.
4. 6인치 및 옵션으로 8인치 웨이퍼, 세라믹 기판, 유리 기판, 미니 LED 보드 및 기타 마이크로 전자 부품과 호환됩니다.
5. 사용자 친화적인 편집 소프트웨어는 배우기 쉽습니다. 내장된 HMI는 실시간 생산 현황 모니터링, 생산 계획 수립 및 생산 데이터 검토를 지원합니다.
제품 적용
이 장비는 반도체 중간 공정 분리용으로 설계되었습니다. 표준 6인치 웨이퍼와 옵션으로 8인치 정사각형 웨이퍼를 지원하며, 세라믹 기판, 유리 기판, 미니 LED 조명 기판 및 기타 마이크로 전자 부품의 정밀 절단 가공이 가능합니다.
컴팩트한 본체, 탁월한 절단 속도!
1. 컴팩트한 구조: 이 다이싱 톱은 컴팩트한 레이아웃을 특징으로 합니다. 최소한의 클린룸 공간을 차지하면서도 높은 정밀도의 절단 성능을 제공하여 바닥 면적을 절약하고 전반적인 생산 효율을 향상시킵니다.
2. 높은 정밀도: 최첨단 정밀 절단 기술을 채택하여 마이크론 수준의 절단 정확도를 달성함으로써 엄격한 제품 품질 기준을 충족합니다.
3. 빠른 절단 속도: 당사의 6인치 웨이퍼 다이싱 톱은 다양한 생산 요구 사항에 맞춰 효율적인 절단 속도를 제공하고 사이클 시간을 단축합니다.
기술 사양
| 범주 | 목 | 단위 | HY-WD681 | |
| 공작물 | 공작물 크기 | — | Φ6" | Φ8" (옵션) |
| 8인치 특수 사양 정사각형 다이 | ||||
| X축 | 절단 범위 | mm | 210 | |
| X축 | 절단 속도 | 밀리미터/초 | 0.1 ~ 800 | |
| Y축 | 절단 범위 | mm | 160 | 210 |
| Y축 | 단일 단계 공급 | mm | 0.0001 | |
| Y축 | 인덱스 위치 정확도 | mm | 0.005/160 (단일 오류) 0.003/5 | 0.002/210 (단일 오류) 0.002/5 |
| Z축 | 최대 스트로크 | mm | 32.2 (Φ2" 블레이드) | |
| Z축 | 이동 해상도 | mm | 0.00002 | |
| Z축 | 반복성 정확도 | mm | 0.001 | |
| θ축 | 최대 회전 각도 | 도 | 320 | |
| θ축 | 공들여 나열한 것 | — | 단일 스핀들 | |
| 축 | 정격 출력 | kW | 2.0, 40,000분⁻¹ | 60,000분에서 1.8⁻¹ |
| 축 | 정격 토크 | 뉴엠 | 0.48 | 0.29 |
| 축 | 회전 속도 범위 | 최소⁻¹ | 3,000~40,000 | 6,000~60,000 |
| 전체 크기 | 장비 크기(길이×너비×높이) | mm | 650 × 950 × 1,670 (길이 × 너비 × 높이) | |
| 무게 | 장비 무게 | kg | 약 650개 | |
이용약관
1. 다음 요구 사항을 충족하는 깨끗한 압축 공기를 사용하십시오. 대기 이슬점은 -20℃에서 -10℃ 사이, 잔류 오일 함량은 0.1ppm 이하, 0.01μm 입자에 대한 여과 효율은 99.5% 이상입니다.
2. 기계 설치실의 주변 온도를 20℃~25℃로 유지하고, 온도 변동은 ±1℃ 이내로 제한하십시오.
3. 절삭수의 온도를 실온 +2℃로 유지하고, 변동폭을 ±1℃ 이내로 유지하십시오.
4. 냉각수 온도는 주변 실내 온도와 동일하게 유지하고, 온도 변동폭은 ±1℃ 이내로 제어하십시오.
제품 상세 정보
HY-WD1201은 최대 Φ300mm의 공작물을 수용할 수 있으며, 8~12인치 프레임에 맞춰 310mm의 X/Y 이동 거리를 제공합니다. 견고한 방진 구조, 0.003mm의 Y축 위치 정밀도, 380°의 θ축 회전 기능을 갖추고 있으며, Φ58mm 블레이드와 호환되는 10,000~60,000rpm의 스핀들을 탑재하고 있습니다. 블레이드 검사, 자동 연마, 15인치 터치 컨트롤 및 GEM 통신 기능을 기본 사양으로 제공하는 이 1150x1020x1750mm/1000KG 모델은 실리콘 웨이퍼, SiC, 세라믹, 광학 유리 및 자성 재료의 정밀 절단을 구현합니다.
HY-WD801은 6~8인치 프레임 웨이퍼에 대해 최대 Φ210mm의 공작물을 220mm의 X/Y 이동 거리로 처리할 수 있습니다. HY-WD1201과 동일한 동작 정밀도, 스핀들 성능, 블레이드 보호 및 제어 시스템을 공유하며, 0.1~1000mm/s의 이송 속도, 10000~60000rpm의 스핀들 속도 및 최대 Φ58mm의 블레이드를 지원합니다. 컴팩트한 크기(10208901750mm, 800kg)와 작은 설치 공간을 갖춘 이 장비는 웨이퍼, 광학 부품 및 세라믹 기판의 소량 및 중량 배치 정밀 다이싱에 적합하도록 설계되었습니다.
HY-PD1202는 300×300mm의 대형 프레임에 적합합니다. 완전 폐루프 Y축 제어를 통해 310mm 이동 범위에서 0.005mm의 정밀도를 유지하고, Z축 반복 정밀도는 0.003mm를 보장합니다. 비접촉식 높이 감지, 이중 조명 비전, 블레이드 검사 및 고강도 스핀들을 탑재했습니다. 최적화된 스핀들 배치와 대형 정사각형 트레이로 효율을 5% 향상시켰으며, 중앙 집중식 윤활 시스템으로 장기적인 정밀도를 보장합니다. GEM 시스템과 완벽하게 호환되어 대량 생산 자동화 라인에 적합합니다.
HY-PD802는 최대 210×210mm 프레임을 지원합니다. 완전 폐쇄 루프 Y축 격자 스케일은 220mm 이동 거리 내에서 0.005mm의 정확도를 제공하며, Z축 반복 정밀도는 0.003mm입니다. 비접촉식 블레이드 높이 센서, 이중 조명 비전, 블레이드 파손 감지 기능 및 수입산 이중 스핀들을 장착했습니다. 15인치 터치스크린을 갖춘 컴팩트하고 저소음 설계의 이 장비는 일괄 절단, 자동 정렬 및 중단점 재개 기능을 지원하며, 반자동 생산 라인을 위한 GEM 프로토콜과 호환됩니다.
HY-PD801이 제품은 최대 210×210mm의 공작물을 가공할 수 있는 8인치 반자동 단일 스핀들 테이프 다이싱 톱입니다. 견고한 프레임과 업그레이드된 X축으로 효율이 5% 향상되었습니다. 사각 프레임, 터치스크린, 독자적인 절단 알고리즘, 자동 날 설정 및 날 파손 감지 기능을 갖추고 있어 안정적인 정밀도와 손쉬운 유지보수를 제공하며, GEM 프로토콜을 지원하여 공장 자동 통합이 가능합니다.
HY-PD1201은 최대 12인치(30cm)의 공작물을 지원하는 다기능 테이프 다이싱 톱입니다. Y축은 완벽한 폐쇄 루프 격자 스케일 제어 기능을 통해 탁월한 위치 정밀도를 제공합니다. NCS 비접촉식 높이 측정, 동축 및 링형 이중 조명 비전 시스템, 그리고 수입 고속 스핀들이 기본 사양으로 제공됩니다. 컴팩트하고 저소음이며 사용하기 쉬운 이 제품은 다중 시트 절단, 자동 이미지 인식, 절단 중단 후 재개 기능 등 다양한 기능을 통해 모든 경질 및 취성 재료에 대한 정밀 절단을 제공합니다.
HY-WD601은 6인치 반도체 및 경질 취성 가공물 절단에 적합하도록 설계되었습니다. 수입 고속 스핀들과 Y축 격자 폐루프 제어 시스템을 탑재하여 초정밀 절단 성능을 제공합니다. 동축 및 링 라이트 비전, NCS 높이 측정, BBD 블레이드 감지 기능을 갖추고 있어 반도체 패키징, 광전자, 신에너지 산업 등 다양한 분야의 정밀 소재 절단 요구를 충족합니다. 터치스크린 조작, 완벽한 안전 보호 기능, 다양한 지능형 절단 모드를 제공합니다.
HY-IS1000은 레이저 가공과 웨이퍼 박리 공정을 결합한 듀얼 스테이션 SiC 잉곳 레이저 슬라이싱 및 연삭 장비입니다. 초단펄스 레이저를 사용하여 SiC 잉곳 내부에 가공층을 형성함으로써 절단 자국 없이 웨이퍼를 분할할 수 있으며, 연삭 웨이퍼의 두께(TTV)가 1.1μm 이하로 높은 생산성을 제공합니다. 3세대 반도체 기판 제조에 필수적인 양산 장비입니다.
