최고 출력의 완전 자동 IC 리드 트리밍, 성형 및 분리 장비

제품 소개

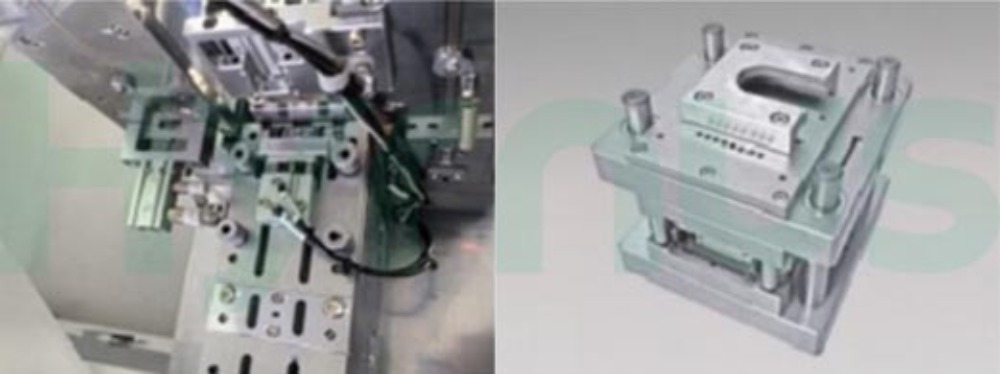

HY-TF200U 완전 자동 IC 리드 트리밍, 성형 및 분리 장비 상단에 장착된 자동 전동 펀칭 시스템은 리드 트리밍, 핀 성형 및 개별 부품 분리라는 세 가지 핵심 기능을 통합합니다. 반도체 소자의 플라스틱 캡슐화 후 남은 리드와 핀을 처리하기 위해 특별히 개발된 이 장비는 리드 펀칭, 핀 성형 및 스트립 분리를 단일 사이클로 자동으로 완료합니다.

이 장비는 이중 무정지 공급 매거진을 장착하여 장시간 무인 연속 대량 생산을 지원합니다. 작업자는 정기적으로 원자재를 보충하고 완제품을 수거하기만 하면 됩니다. 반도체 패키징, 신에너지 태양광 및 광커플러 생산 작업장에서 안정적인 핵심 가공 장비로 활용될 수 있습니다.

제품 적용

제품 특징

1. 상단 장착형 서보 펀칭 동력 시스템으로 안정적인 펀칭력과 높은 성형 정밀도를 제공합니다.

2. 이중 독립형 매거진, 무중단 순환 공급으로 생산 중단 시간 감소

3. 이중 수용 모드: 튜브 수집 또는 연성 포장용 벌크 자재 상자

4. 전원, 금형 개폐 및 공급 동작에 대한 완전 서보 제어

5. PLC + 터치스크린 제어 시스템으로 조작이 간편하고 파라미터 조정이 용이합니다.

6. 완벽한 다중 안전 보호 기능: 안전 광전식 안전 커튼, 도어 센서 및 비상 정지 버튼

7. 지능형 생산을 위한 선택적 CCD 영상 검사 및 MES 네트워킹 기능





기술 사양



목	사양
시스템 유형	상단 장착형 전동 자동 펀칭 시스템
응용 목적	플라스틱 캡슐화 후 부품 리드와 핀의 펀칭, 성형 및 분리
호환 가능한 패키지 유형	SOT, TO, SOP, DIP, IPM, 태양광 모듈, 옵토커플러
펀치 속도(분당 타격 횟수)	분당 30~60회 스트로크
제어 시스템	미쓰비시 또는 용홍 PLC + 터치스크린 + 조작 버튼
주 전력 시스템	서보 모터 + 감속기
금형 개폐 메커니즘	서보 모터 + 크랭크 파워 박스
먹이 공급 메커니즘	서보 모터 + 공압 실린더 + 공압식 부유식 교량 구조
로딩 메커니즘	독립형 탄창 2개, 무정전 순환 급탄
수신 메커니즘	자동 튜브 수집/대량 튜브 재료 상자
안전 설계	안전 광전식 안전 커튼, 보호 도어 열림 센서, 완벽한 안전 연동 설계 및 비상 정지 버튼
선택적 구성 1	CCD 시각 검사 장치
선택적 구성 2	MES 시스템 네트워킹 기능
