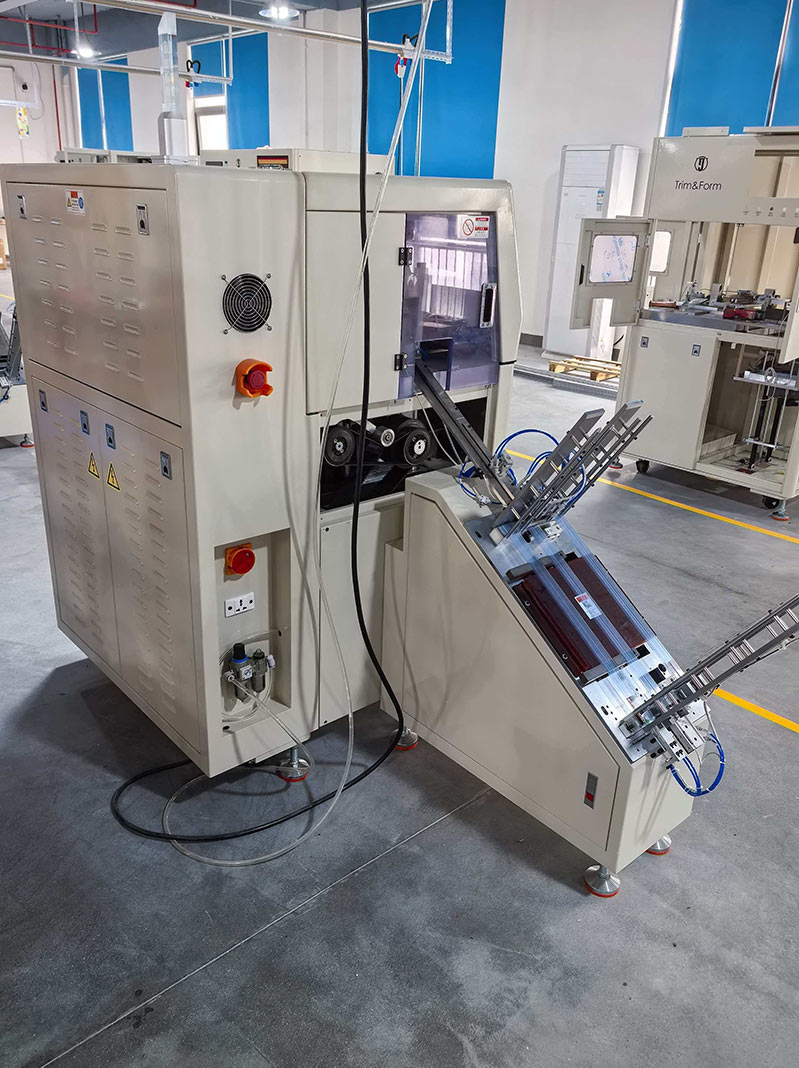

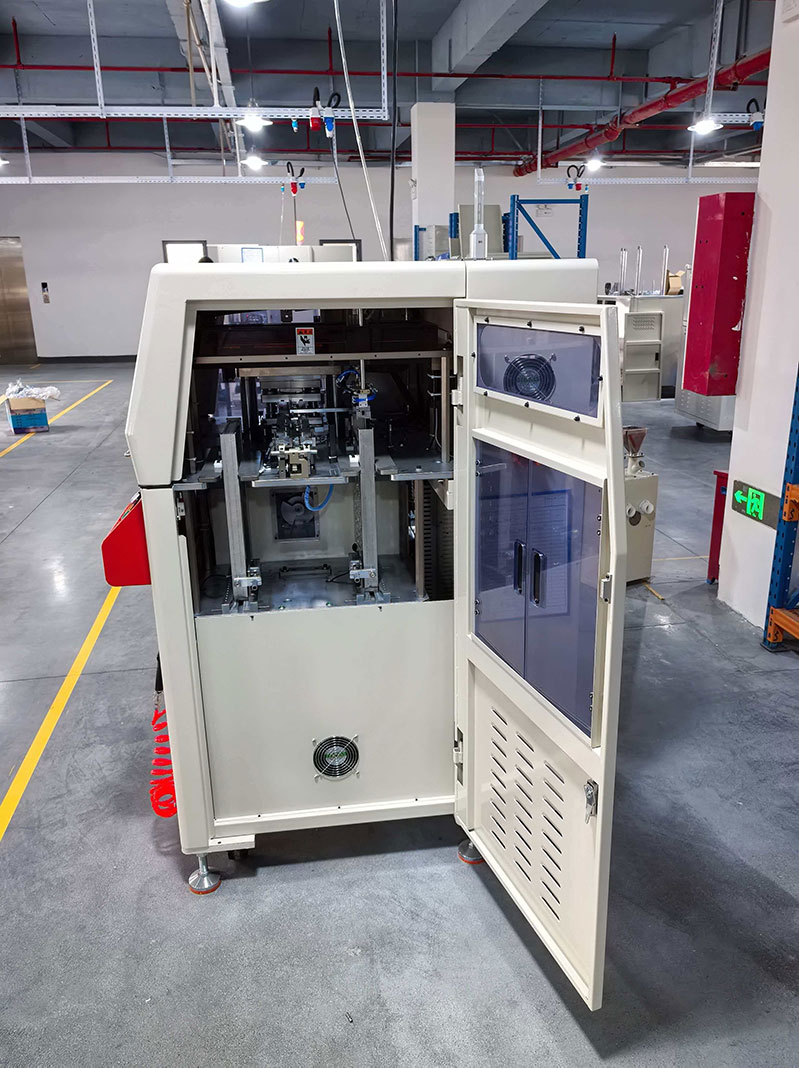

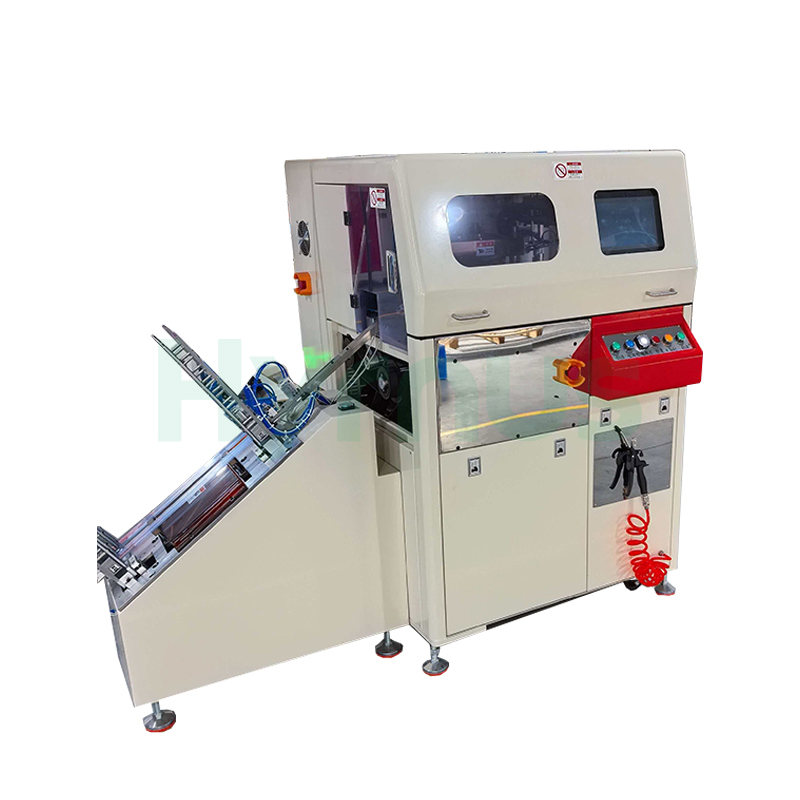

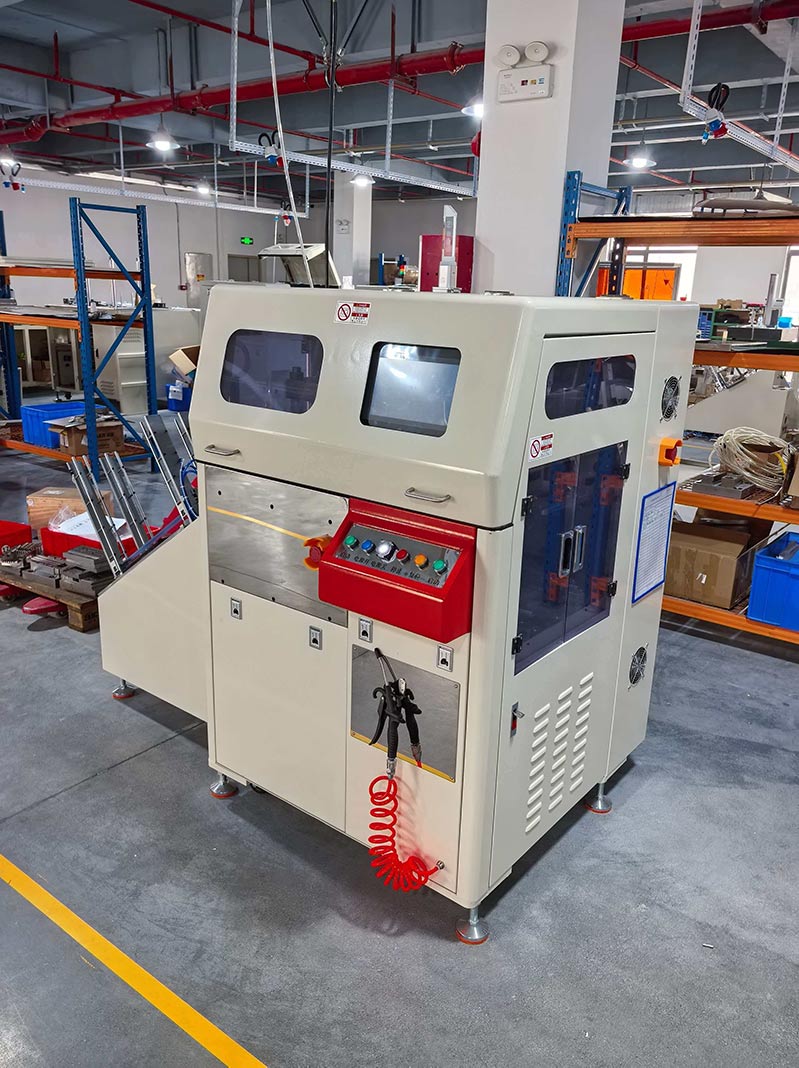

TO 220용 고정밀 리드프레임 트리밍 및 성형기

HY-TF221 TO 패키지 트리밍 및 성형기는 단일 금형 설계를 채택하여 디게이트, 트리밍 및 분리 작업을 한 번에 수행하며, 스트로크당 5개 위치(리드프레임당 20개 유닛)를 처리합니다.TO 패키지 리드프레임의 고정밀 가공을 위해 설계된 이 장비는 게이트 제거, 트리밍 및 분리 작업을 하나의 자동화 공정으로 통합합니다. TO-220, TO-247, TO-252, TO-263, MOSFET, IGBT 및 기타 전력 반도체 소자에 이상적이며, 높은 정확도, 안정적인 성능 및 탁월한 제품 일관성을 제공합니다. 서보 구동 방식, 내구성이 뛰어난 텅스텐강 및 ASP23 툴링, 듀얼 매거진 연속 로딩, 지능형 PLC 제어 시스템을 탑재하여 안정적인 작동, 가동 중지 시간 단축 및 생산 효율 향상을 보장하므로 최신 반도체 패키징 라인에 이상적인 솔루션입니다.

제품 사양

시스템 성능 지표
TO-220용 UPH	≥ 15,600/시간
펀칭 스트로크 속도	분당 50~70회 스트로크	권장 스트로크 수: 분당 65회
MTBA(평균 지원 간격)	40분 이상
MTBF(평균 고장 간격)	120시간 이상
MTTA(평균 해결 시간)	5분 이하
가동 중지율	3% 이하
금형 기능 지표
프로세스 단계 구성	게이트 제거 + 트림 + 분리
펀칭 위치 (리드프레임당 20개)	단계당 5개
버를 펀칭하다	≤ 0.08 mm
펀칭 편차	중심값 ≤ 0.03	리드프레임 중심에 대한 블레이드의 위치
납 변형	≤ ± 0.15
납 분쇄 손상	허용되지 않음
성형체 압착 손상	허용되지 않음
성형체에 가해지는 직접 충격력	허용되지 않음
펀칭 공구 재료	텅스텐강 / ASP23
공구 수명	2백만 스트로크	트리밍 도구
성형 공구 재료	해당 없음
펀칭 수율	≥ 99.95%
공구 재연마 시간	2번
공구 재연마 후 설치	심을 교체하세요
구조	내/외측 가이드 포스트 3판형
가이드 구조	볼 베어링 케이지
오류 방지	예
위치 감지	예
유형 식별	예
기계식 역회전 방지 장치	예
툴 포카요케	예
금형 고정	표준 가이드 레일 및 리미트 블록
로딩 섹션
로딩 방식	이중 탄창 장전 방식, 탄창 교체를 위해 멈출 필요 없음
탄창 위치 감지	예
탄창 역방향 감지	예
탄창 과도 이동 방지	예
매거진 홈 & 한계 감지	예
공급부
공급력	서보 모터
전파 방해 방지 기능	토크 제어
국내 및 장기 여행 보호	홈 + 토크 보호
매개변수화된 위치 설정 기능	예
제품 존재 확인 기능	예
픽업 섹션
픽업 파워	서보 모터
리드프레임 존재 감지	예
리드프레임 방향 감지	예
물건을 집는 동안 낙하 감지	예
국내 및 장기 여행 보호	리미트 스위치
매개변수화된 위치 설정 기능	예
금형 내 전사 섹션
전파 방해 방지 기능	예
폴 하단 위치 감지	예
폴 리프팅 동작	캠
폴 측면 이동	캠
동력부
펀치력	서보 모터
권력 메커니즘	크랭크축 연결봉 메커니즘
속도 조절	무단계 디지털 조정
작업 위치/설정 위치 변환 기능	예
과부하 보호 기능	예
스크랩 보조 배출	음압 팬
튜브 로딩 섹션
PVC 튜브 적재 방법	수동, 스택에 로드됨
제품 수집 방법	스태킹
계수 함수	예
제어부
제어 구성 요소	PLC
HMI	10.4인치 터치스크린
인터페이스 언어	간체 중국어
제어 모드	자동/수동
제어 프로그램	제공되지 않음
운영 인터페이스
사용자 권한	운영자/기술자/관리자
매개변수 초기화 함수	제공됨
공구 수명 알림 기능	예
폐기물통 용량 알림 기능	예
매개변수 설정 기능	예
유지보수 알림 기능	예
제품 및 생산량 계산 기능	예
선적 서류 비치
사용자 설명서 (회로도 및 유지보수 지침 포함)	1부
예비/소모성 부품 도면	1부
금형 분해도 (부품 번호 포함)	1부
움직이는 부품 모델 및 브랜드	1부
외부 부품 품질 보증	외부 부품 품질 보증
공압 부품	SMC, AIRTAC, CKD
FA 부품	미스미, 하이윈
서보 모터	이노반스, 델타
터치스크린	와인뷰, 프로페이스
PLC	키엔스, 이노반스, 파텍
유지보수 일정
움직이는 부품의 세척 및 윤활	한 달에 한 번	고객
센서 표면 세척	한 달에 한 번	고객
크랭크축 윤활	두 달에 한 번	고객
금형 절삭날 검사	하루에 한 번	고객
크랭크축 간극 검사	6개월에 한 번씩	고객
크랭크축 타이밍 벨트 교체	1년에 한 번	고객

이용약관

장비 외부 치수(길이)W흠)	1050x1000x1750 (참고 치수이며, 실제 제품과 다를 수 있습니다.)
장비 무게(kg)	980
장비 전원 공급 장치(V)	3상 5선식 380V
장비 압축 공기 공급량(Mpa)	0.4-0.7
장비 압축 공기 소모량(lpm)	12
장비 작동 온도 (°C)	5-35
장비 작동 습도(%)	75
장비 정격 출력(kW)	3.5
장비 급수 압력	없음
장비 용수 소비량	없음
장비 진공 요구량(Mpa)	없음
