반도체 리드 프레임 트리밍, 성형 및 분리 장비 | 고속 펀칭 시스템

제품 소개

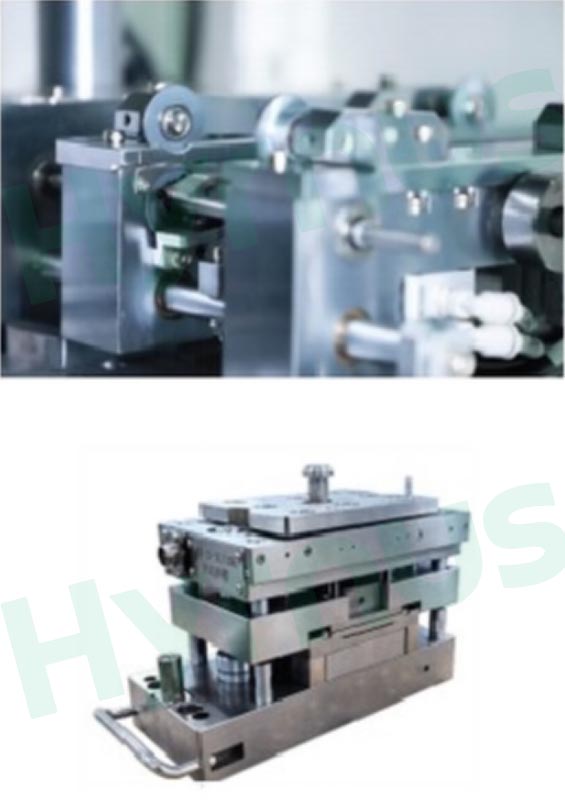

HY-TF100 반도체 리드 프레임 트리밍, 성형 및 분리 장비 이는 핵심적인 후공정 패키징 장비입니다. 칩 성형 후, 리드 프레임은 트리밍, 성형 및 분리 과정을 거쳐 리브를 제거하고, 핀 모양을 만들고, 개별 IC를 분리합니다.

이 기계는 완전 서보 구동 방식으로 설계되어 치수 편차 없이 안정적인 고속 펀칭이 가능합니다. 이중 독립 스프링 클램프를 통해 오프라인에서 재료를 교체할 수 있어 가동 중지 시간을 줄이고 생산 효율을 향상시킵니다. 작업자 안전을 위해 광전식 안전 장치, 도어 센서 및 비상 정지 버튼을 갖추고 있으며, 옵션으로 CCD 영상 검사 및 MES 네트워킹을 통한 스마트 팩토리 모니터링을 지원합니다. 소형 개별 소자 및 초소형 전력 IC 포장 라인에 적합합니다.

제품 적용

제품 특징

1. 통합 공정: 금형 후 리드 트리밍, 핀 성형 및 IC 개별 분리를 위한 원스톱 솔루션

2. 높은 생산성: 이중 스프링 클램프를 통해 중단 없는 자재 교환이 가능하여 가동 중지 시간을 줄이고 전체 처리량을 향상시킵니다.

3. 정밀하고 안정적인 출력: 완전 서보 모터와 감속기 구동 방식으로 치수 편차 없이 정확한 펀칭이 가능합니다.

4. 간편한 작동: PLC와 터치스크린 방식의 휴먼-머신 인터페이스를 통해 간편하게 조작 가능

5. 포괄적인 안전 보호: 다층 안전 구성 요소가 작동 중 작업자를 완벽하게 보호합니다.

6. 지능형 업그레이드 옵션: 스마트 공장 데이터 모니터링을 위한 CCD 육안 결함 검사 및 MES 네트워킹(선택 사양)





기술 사양



목	세부
펀칭 시스템	고속 펀칭 시스템
애플리케이션	칩 플라스틱 캡슐화 후 리드 프레임의 트리밍, 성형 및 개별 분리
호환 패키지	SOT, SOD, TSOT, PDFN
펀치 속도(분당 타격 횟수)	분당 120~200회 스트로크
제어 시스템	PLC(미쓰비시/용홍) + 터치스크린 + 조작 버튼
전력 시스템	서보 모터 + 감속기
먹이 공급 메커니즘	서보 롤러 피딩
로딩 메커니즘	연속적인 반복 하중을 위한 이중 독립 스프링 클램프
하역 메커니즘	튜브를 재료 상자에 모아 보관합니다.
안전 설계	광전식 커튼, 도어 열림 센서 및 비상 정지 버튼으로 완벽한 보안을 제공합니다.
선택 사양 액세서리 1	CCD 시각 검사 장치
선택 사양 액세서리 2	MES 네트워킹 기능
