초고정밀 광전자 소자용 완전 자동 다이 본더

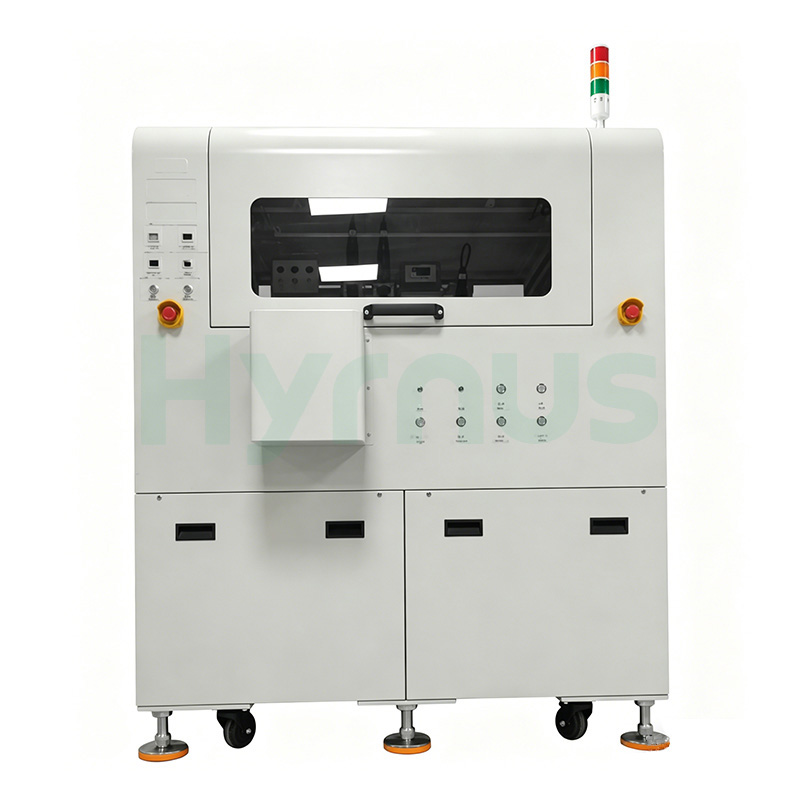

HY-DB501 다이 본딩기극도의 정밀도를 핵심 장점으로 내세운 이 장비는 TO 시리즈 장치, 포토다이오드, 레이저, 옵토커플러, 미니LED 및 소비자용 광전자 장치에 널리 사용되어 엄격한 배치 정확도가 요구되는 고급 제품의 대량 생산에 특히 적합합니다.듀얼 인라인 본드 헤드 아키텍처는 연속 작동 중에도 안정성을 유지하며, 지능형 비전 엔진은 사전 도포 표면 검증, 접착제 양 및 프로파일 검증, 본딩 후 정렬 검사 등 세 가지 검사 단계를 거쳐 조립 무결성을 저해하는 결함을 사전에 차단합니다. 자동 PCB 교환 기능은 단일 및 이중 매거진 레이아웃을 모두 지원하여 작업자의 재장전 없이 재료 흐름을 유지합니다. 이 시스템은 6인치 웨이퍼 링과 90×280mm 크기의 PCB를 수용하며, 옵션으로 UV 경화 및 자동 웨이퍼 링 교환 기능을 통해 공정 적용 범위를 확장할 수 있습니다. 혁신적인 전원 차단 시 충돌 방지 기능은 UPS와 독립적으로 작동하여 보조 장비 비용을 절감하고 정전 시에도 장비를 보호합니다. Windows 7 운영체제와 이중 언어 인터페이스를 지원하는 HY-DB501은 6×6mil부터 100×100mil까지 다양한 다이 크기에 맞게 파라미터 설정을 통해 구성할 수 있습니다.

TO 시리즈 소자, 포토다이오드, 레이저, 옵토커플러, 미니LED, 소비자 가전 광전자 소자 등

제품특징

이 고정밀 자동 다이 본딩 시스템은 자동 칩 각도 보정, 자동 PCB 교체(싱글 또는 듀얼 매거진), 항온 디스펜싱 기능을 갖추고 있습니다. 다이 누락 감지, 노즐 막힘 감지, 사전 디스펜싱 검사, 접착제량 감지, 본딩 후 검사를 통해 품질을 보장하며, 듀얼 인라인 본딩 헤드를 통해 높은 본딩 정확도를 제공합니다. 6인치 이하 웨이퍼 링을 지원하며(다른 크기는 맞춤 제작 가능), UV PCB 경화 옵션과 UPS 없이도 전원 차단 시 충돌 방지 기능을 제공합니다. 다양한 구성과 완벽한 맞춤 제작이 가능합니다.

기술 사양

No	범주	매개변수	사양
1. 일반 정보		장비명	HY-DB501
		운영 체제	윈도우 7
		지원 언어	중국어/영어
		UPH	시간당 2km(최대) (재료 및 품질 요구 사항에 따라 달라질 수 있음)
2. 정도		X/Y 다이 본딩 정확도	±5 μm (포토마스크 및 원료 오차 제외)
		각도 정확도	±1°
3. 비전 시스템		카메라 해상도	1280 × 1024 픽셀
		검사 기능	고지능 비전 시스템은 접착제의 양, 모양, 위치 및 접착 후 검사에 대한 자동 검사를 지원합니다.
4. 오토메이션		자동 PCB 교체	예
		자동 웨이퍼 링 교체	선택 과목
5. 호환성		시스템 호환성	다양한 지도 형식을 지원합니다.
		맞춤 설정	높은 개방성, 다양한 고객 요구사항에 따른 맞춤 설정 가능
6. 크기 및 무게		PCB 크기(가로×세로, 최대)	90mm × 280mm
		다이 사이즈	6밀 × 6밀 ~ 100밀 × 100밀
		웨이퍼 링 사이즈	6인치 (다른 사이즈 주문 제작 가능)
		장비 크기 (길이×너비×높이)	1600 × 1000 × 1630 mm
		장비 무게	1050kg (최종 중량은 실제 제품에 따라 달라질 수 있습니다)
7. 유용		압축 공기	5–6 kgf/cm²

제품 상세 정보

자주 묻는 질문

HY-DB501이 달성할 수 있는 최대 UPH는 얼마입니까?

HY-DB501은 시간당 최대 2,000개의 제품을 생산할 수 있습니다. 실제 처리량은 재료 특성 및 특정 품질 요구 사항에 따라 달라질 수 있습니다.

이 시스템의 다이 본딩 정확도는 어느 정도입니까?

이 시스템은 포토마스크 및 원자재 오차를 제외하고 ±5μm의 X/Y 다이 본딩 정확도와 ±1°의 각도 정확도를 제공하여 광전자 및 반도체 소자의 고정밀 배치를 보장합니다.

비전 시스템은 어떤 유형의 검사를 지원합니까?

고지능 비전 시스템은 사전 도포 검사, 접착제 양 및 형상 감지, 접착제 위치 검증, 접착 후 검사를 지원하여 접착 공정 전반에 걸쳐 포괄적인 품질 보증을 제공합니다.

다양한 생산 요구사항에 맞춰 시스템을 맞춤 설정할 수 있습니까?

이 시스템은 다양한 구성이 가능한 높은 개방성을 제공합니다. 6인치 웨이퍼 링(다른 크기도 맞춤 제작 가능), 단일 또는 이중 매거진 옵션을 통한 자동 PCB 교체, 자동 웨이퍼 링 교체(옵션), UV PCB 경화 기능(옵션)을 지원합니다. 고객의 특정 요구 사항에 맞춰 맞춤 제작이 가능합니다.
