반도체용 고성능 공융 접합제

이 고정밀 다이 본딩 시스템은 멀티 노즐 기능을 갖춘 리니어 본드 헤드, 듀얼 스테이션 구성의 각도 교정 플랫폼, 그리고 고정밀 자동 칩 각도 보정 시스템을 특징으로 합니다. 펄스 가열 시스템은 빠른 가열 및 냉각을 가능하게 하며, 공융 스테이지는 XY축 자동 조정 및 교정 기능을 제공합니다. 웨이퍼 스테이지는 양쪽에 이중 웨이퍼 링을 지원하며, 이젝터 핀을 통해 링 간 이동 및 교체가 용이합니다. 교정 스테이지, 공융 스테이지, 그리고 본드 헤드 이송 스테이지 전체에 고정밀 무철심 리니어 모터를 사용하여 탁월한 동작 제어 성능을 제공합니다. 다이 누락 감지, 노즐 막힘 감지, 공융 전 이물질 또는 심각한 결함 검사, 그리고 본딩 후 위치 및 각도 검증 검사를 통해 품질 보증을 보장합니다. 이 시스템은 6인치 이하의 웨이퍼 링을 지원하며, 2인치 및 4인치 와플 트레이와 호환됩니다(다른 크기는 맞춤 제작 가능). 또한, UPS 없이도 전원 차단 시 충돌 방지 기능을 제공합니다.

기술 사양

No	범주	매개변수	사양
1. 일반 정보		운영 체제	윈도우 7
		지원 언어	중국어/영어
		UPH	시간당 300개 (공융 공정 시간 및 고객 제품 공정에 따라 달라질 수 있음)
2. 정도		X/Y 다이 본딩 정확도	±5 μm (포토마스크 및 원료 오차 제외)
		각도 정확도	±0.5°
		본드 헤드 타입	선형 고정밀 다이 본딩 헤드
3. 속도		단일 사이클 시간(3칩)	36초
4. 비전 시스템		카메라 해상도	1280 × 1024 픽셀
		검사 기능	고지능 비전 시스템은 형상, 위치 및 접합 후 검사의 자동 검사를 지원합니다.
5. 호환성		시스템 호환성	다양한 지도 형식을 지원합니다.
		맞춤 설정	높은 개방성, 다양한 고객 요구사항에 따른 맞춤 설정 가능
6. 크기 및 무게		웨이퍼 링 사이즈	6인치 (2인치 및 4인치 와플 트레이와 호환 가능; 다른 크기는 주문 제작 가능)
		다이 사이즈	6밀 × 6밀 ~ 100밀 × 100밀
		장비 크기 (길이×너비×높이)	1700 × 900 × 1850 mm
		장비 무게	1600kg (최종 중량은 실제 제품에 따라 달라질 수 있습니다)
7. 유용		압축 공기	5–6 kgf/cm²

제품 상세 정보

자주 묻는 질문

HY-ED003의 일반적인 UPH는 얼마입니까?

HY-ED003은 시간당 약 300개의 제품을 생산할 수 있습니다. 실제 생산량은 공융 공정 시간 및 고객의 특정 제품 요구 사항에 따라 달라질 수 있습니다.

이 공융 접합제의 접합 정확도는 어느 정도입니까?

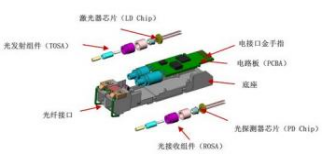

이 시스템은 포토마스크 및 원자재 오차를 제외하고 ±5μm의 X/Y 다이 본딩 정확도와 ±0.5°의 각도 정확도를 제공하여 광학, 광전자 및 MCM 패키징 애플리케이션에 고정밀 배치를 보장합니다.

비전 시스템은 어떤 검사 기능을 제공합니까?

고도의 지능형 비전 시스템은 자동 형상 및 위치 검사는 물론 접합 후 검사를 지원합니다. 추가적인 품질 검사에는 이물질이나 심각한 결함을 확인하기 위한 공융 전 검사, 금형 누락 감지 및 노즐 막힘 감지가 포함됩니다.

 이 시스템은 어떤 기판 및 웨이퍼 크기를 지원합니까?

이 시스템은 6인치 이하 웨이퍼 링을 지원하며 2인치 및 4인치 와플 트레이와 호환됩니다. 다른 크기도 맞춤 제작 가능합니다. 멀티 노즐 기능을 갖춘 리니어 본드 헤드와 듀얼 스테이션 각도 교정 플랫폼은 다양한 패키징 요구 사항에 대한 유연성을 제공합니다.
