IC 패키징 테스트 와이어 본드 인장 테스트 장비

HY-PT8600 와이어 본드 인장 시험기 와이어 인장, 솔더 조인트 추력, 칩 전단 및 BGA 피로 시험을 수행합니다.

상표 :
HYRNUS
품목 번호 :
HY-PT8600
주문량(최소 주문 수량) :
1 Set
보증 :
One-Year Warranty and Lifetime Maintenance
지불 :
T/T
리드 타임 :
7-35 Days
제품 원산지 :
China

지금 문의하세요

IC 패키징 테스트 와이어 본드 인장 테스트 장비

제품 소개

HY-PT8600와이어 본드 인장 시험기이 장비는 마이크로 전자 부품의 접합 후 와이어 솔더 접합 강도 시험, 솔더 접합부와 기판 표면 사이의 접착 강도 시험, 솔더 볼의 반복 추력 피로 시험을 수행할 수 있습니다. 또한 내부 와이어 인장 시험, 마이크로 솔더 접합부 추력 시험, 금 볼 추력 시험, 칩 전단력 시험, SMT 부품 추력 시험, BGA 매트릭스 전체 추력 시험 등을 포함합니다.

애플리케이션

LED 패키징 테스트
IC 반도체 패키징 테스트
패키지 테스트
IGBT 전력 모듈 패키징 테스트
광전자 부품 패키징 테스트
자동차 부문
항공우주 산업
군수품 시험
연구기관 평가
다양한 학술 기관에 걸친 테스트/연구 활동.

주요 기능

이 장비의 주요 기능은 마이크로 전자 리드의 접합 후 와이어 강도 테스트를 수행하고, 솔더 접합부와 기판 표면 사이의 접착 강도를 평가하고, 웨이퍼와 프레임 표면 사이의 접합 강도를 평가하는 것입니다.

제품 특징

아니요.	목	설명
1	위치 제어 시스템	X/Y축 이동 거리 100mm, Z축 이동 거리 80mm의 5축 위치 제어 시스템; 직관적인 XYZ 플랫폼 제어를 위한 홀 효과 조이스틱을 갖춘 인체공학적 설계, 그리고 포괄적인 안전 보호 기능을 제공합니다.
2	기계 구조 및 시험력	200kg의 견고한 섀시 구조, Y축 최대 테스트 하중 100kg, Z축 최대 테스트 하중 20kg
3	워크스테이션 시스템	지능형 워크스테이션 자동 교체 시스템은 수동 모듈 교체를 없애 테스트 효율성과 편의성을 향상시킵니다.
4	측정 성능	특수 기계 알고리즘과 통합된 고정밀 동적 센서는 다양한 환경에서 안정적이고 신뢰할 수 있는 측정 정확도를 보장합니다.
5	조명 시스템	스마트 LED 조명 시스템: 사용하지 않을 때는 자동으로 꺼지고 작동 시 켜집니다.

장비 사양

목	사양
모델	HY-PT8600

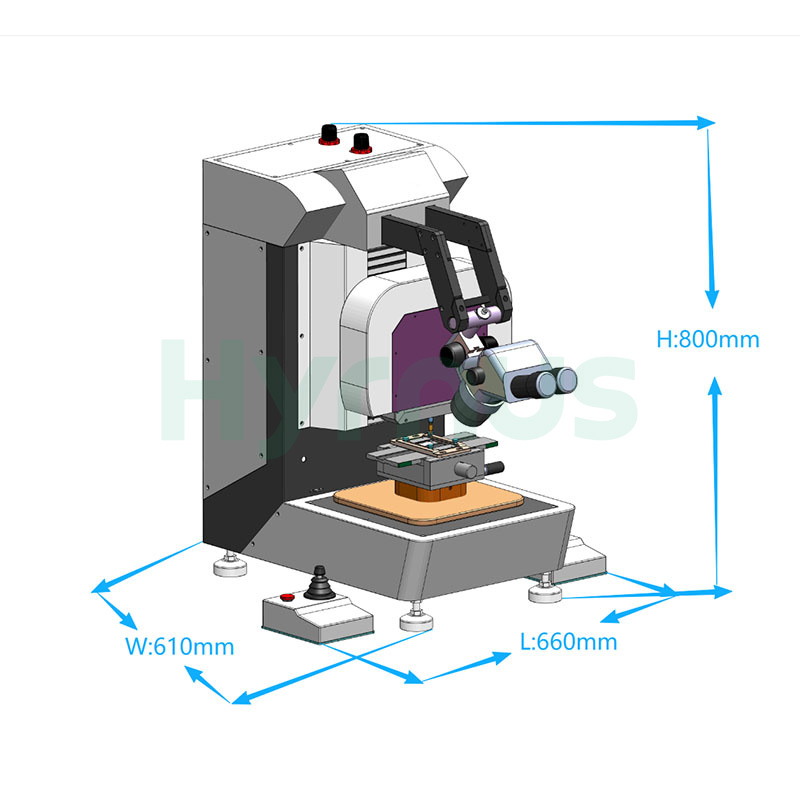

치수	660mm×610mm×800mm (좌우 조작 손잡이 포함)
무게	약 95kg
전원 공급 장치	110V/220V@3.0A 50/60Hz
공기 공급	4.5–6바
제어 컴퓨터	레노버/HP 정품 PC
운영 체제	정품 윈도우 10/윈도우 11
현미경	표준 고화질 연속 줌 현미경 (옵션 사양으로 삼안 현미경 및 고화질 CCD 카메라 추가 가능)
센서 교체 방법	자동 전환 (소프트웨어에서 테스트 항목을 선택하면 해당 센서가 자동으로 테스트 스테이션으로 이동합니다.)
플랫폼 설비	360도 회전 가능; 다양한 테스트 장비와 호환되는 플랫폼
XY축 리드 스크류 유효 이동 거리	100mm×100mm (200mm까지 확장 가능)×진공 플랫폼 포함 200mm, 최대 시험 하중 100kg
XY축 최대 이송 속도	홀 효과 조이스틱을 통한 자유로운 제어, 최대 속도 6mm/s
XY축 리드 스크류 정밀도	반복성±5μm, 해상도≤0.125μm; 정확도 2mm 이내±2μm
Z축 리드 스크류 유효 이동 거리	100mm 해상도≤0.125μm. 최대 시험 하중: 20kg.
Z축 최대 이송 속도	홀 효과 조이스틱을 사용하여 Z축을 자유롭게 제어할 수 있으며, 최대 이송 속도는 8mm/s입니다.
Z축 리드 스크류 정밀도	±2μm. 전단 정밀도: 2mm 이내, 반복 위치 정밀도±1μm.
센서 정확도	±0.003%; 전체 테스트 정확도±0.1%
장비 부속품	샘플 또는 도면을 기반으로 맞춤 설계된 고정 장치 (기본적으로 1세트 제공)
장비 교정	교정용 고정장치와 추는 기본으로 제공됩니다.
품질 보증	제품 전체 2년 보증; 평생 무료 소프트웨어 업그레이드 (단, 사용자 과실로 인한 손상은 제외)
센서 정확도	센서 정확도:±0.003%; 종합 테스트 정확도:±0.1%
테스트 정확도	테스트 센서의 자동 범위 전환
	다점 선형 정확도 교정 및 표준 추를 사용한 반복성 테스트를 통해 데이터 정확도를 보장합니다.
소프트웨어	진공 360°자유롭게 회전하는 시험 플랫폼으로 다양한 재료에 적합합니다. 해당 고정 장치 또는 압력판을 교체하면 여러 재료에 대한 시험을 손쉽게 수행할 수 있습니다.
매개변수 설정	합격/불합격 기준값, 전단 높이, 시험 속도 등의 매개변수는 다양한 권한 수준에 따라 조정할 수 있습니다.
