HY-WT9330은 공기 베어링 연삭 스핀들 1개와 공기 베어링 공작물 스핀들 2개를 장착하고 있습니다. 최대 12인치 크기의 다양한 초경질, 취성 및 난연삭 기판을 가공할 수 있으며, 고효율, 무손상, 초정밀 미러 연삭을 탁월한 두께 정밀도로 구현하여 모든 종류의 칩 웨이퍼 후면 박막화 공정에 적합합니다.
상표 :
HYRNUS품목 번호 :
HY-WT9330주문량(최소 주문 수량) :
1 Set보증 :
One-Year Warranty and Lifetime Maintenance지불 :
T/T리드 타임 :
7-35 Days제품 원산지 :
China12인치 경질 취성 기판용 고성능 웨이퍼 박막화 및 연삭 장비
제품 소개
HY-WT9330 고성능 웨이퍼 박막화 및 연삭 장비 본 장비는 9.5kW 공기 베어링 연삭 스핀들 1개와 공기 베어링 공작물 스핀들 2개를 갖추고 있으며, 안정적인 웨이퍼 고정을 위해 다공성 진공 척 테이블이 장착되어 있습니다. 최대 직경 300mm의 단단하고 취성이 있는 기판도 가공 가능합니다. 작업자는 카세트를 수동으로 장착하기만 하면 되며, 여러 대의 로봇 팔이 위치 지정, 연삭, 스핀 클리닝 및 건조 작업을 자동으로 수행하여 무인 대량 생산을 실현합니다. 연삭 Z축은 120mm의 이동 거리와 0.1μm의 최소 이송 증분으로 정밀한 두께 제어를 보장합니다. 연삭 후 웨이퍼 TTV는 1μm, 웨이퍼 간 두께 편차는 ±2.5μm, 표면 조도 Ra＜10nm에 도달하여 모든 종류의 칩 웨이퍼 후면 박막화에 탁월한 평탄도와 거울 같은 마감을 제공합니다.
제품 적용
이 장비는 단단하고 취성이 강한 전자 재료 및 부품의 정밀 연삭을 위해 설계되었습니다. 실리콘, 탄화규소, 화합물 반도체, 에폭시 수지, 사파이어 및 세라믹을 포함한 다양한 기판을 지원하며, 특히 12인치 이내의 SiC, 탄탈산리튬(LT) 및 니오브산리튬(LN)과 같은 연삭이 어려운 초경질 재료에 특화되어 개발되었습니다. 집적 회로, 개별 반도체 소자 및 LED 칩용 실리콘 웨이퍼의 후면 박막화에 널리 적용됩니다.

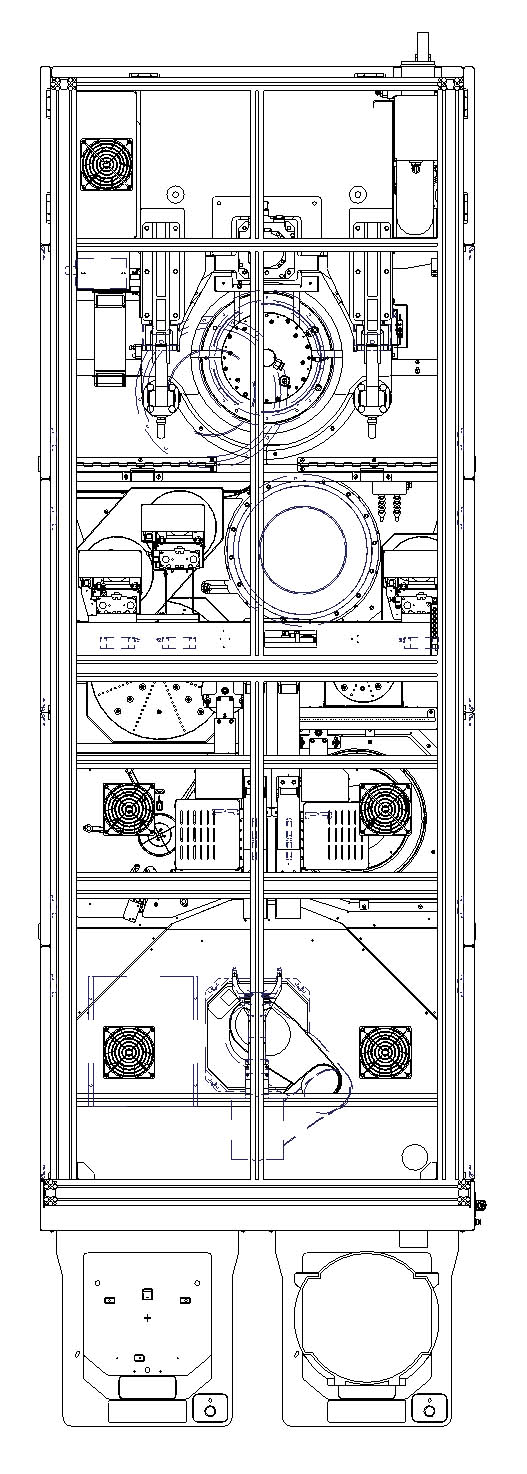

기계 구조도
기계 작동 과정
| 단계 | 작업 설명 |
| 1 | 웨이퍼 카세트를 수동으로 장비에 넣으십시오. |
| 2 | 로봇 팔이 카세트에서 웨이퍼를 꺼내 중심 정렬을 위해 위치 조정 스테이지로 옮깁니다. |
| 3 | T1 암은 위치 결정 스테이지에서 웨이퍼를 집어 올려 척 테이블 위에 놓습니다. |
| 4 | 분쇄 공정을 수행합니다. |
| 5 | T2 암은 척 테이블에서 웨이퍼를 흡착하여 스핀 클리닝 스테이션으로 이동시켜 세척 및 건조를 진행합니다. |
| 6 | 로봇 팔은 스핀 클리닝 스테이션에서 웨이퍼를 꺼내 카세트에 다시 넣고, 위의 과정이 반복적으로 진행됩니다. |
명세서
| 아니요. | 목 | 매개변수 |
| 1 | 최대 가공물 크기 | 직경 300mm |
| 2 | 공기 베어링 스핀들 연삭 | 수량: 1 |
| 출력: 9.5kW | ||
| 회전 속도: 800~4000 rpm | ||
| 3 | 공작물 공기 베어링 스핀들 | 수량: 2 |
| 회전 속도: 50~300 rpm | ||
| 4 | Z축 연삭 | 이동 거리: 120mm |
| 연삭 이송 속도: 0.0001~0.08 mm/s | ||
| 최소 이송량 증가: 0.1μm | ||
| 5 | 클램핑 방식 | 다공성 진공 척 |
| 6 | TTV 후연삭 | 1μm |
| 7 | 가공 후 웨이퍼 간 두께 편차 | ±2.5μm |
| 8 | 연삭 후 표면 거칠기 | Ra＜10나노미터 |
| 9 | 전체 크기 | 3131*1000*1997mm |
메인 프레임
| 아니요. | 목 | 설명 |
| 1 | 액자 | 하부 프레임: 50×100mm 정사각형 튜브 용접 지지대 (표준) |
| 상단 프레임: 30×60 알루미늄 프로파일 | ||
| 2 | 덮개판 | 냉간압연 강판에 플라스틱 스프레이 코팅 처리 (표준형) |
| 3 | 구조 부품 | 크롬 도금 처리된 45# 강철 및 양극 산화 처리된 알루미늄 합금 |
| 4 | 전원 공급 장치 | 3상 380V, 50Hz |
| 5 | 공기 공급원 | ≥0.5 MPa, 400 L/min |
