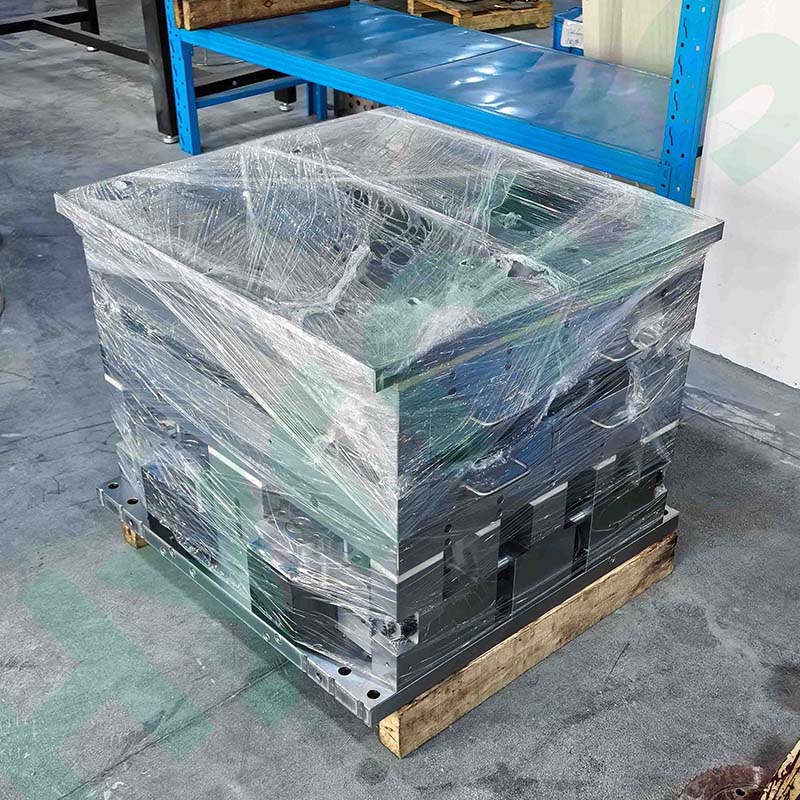

고정밀 반도체 TO252-6R 패키징 MGP 금형

HY-PM252-6R전문가용 MGP 플라스틱 밀봉 금형이 장비는 TO252-6R 리드 프레임 캡슐화에 특화되어 제작되었습니다. 6개의 금형 박스를 갖추고 있어 한 번의 성형 주기로 12개의 리드 프레임을 처리할 수 있으며, 550T 이상의 모든 플라스틱 밀봉 프레스에 적합합니다. DC53, ASP23 및 텅스텐강으로 제작되었고, 크롬 도금된 캐비티를 사용합니다. 다중 구역 온도 제어 및 빠른 교체 구조를 갖추고 있어 대량 IC 패키징 생산에 안정적인 성능을 제공하며, 모든 예비 부품이 호환됩니다.

상표 :
HYRNUS
품목 번호 :
HY-PM252-6R
주문량(최소 주문 수량) :
1 Set
보증 :
One-Year Warranty and Lifetime Maintenance
지불 :
T/T
리드 타임 :
7-35 Days
제품 원산지 :
China

지금 문의하세요

고정밀 반도체 TO252-6R 패키징 MGP 금형

제품 소개

HY-PM252-6R 고정밀 반도체 TO252-6R 패키징 MGP 곰팡이이 제품은 TO252-6R 반도체 리드 프레임 패키징을 위해 자체 개발되었습니다. 6개의 금형 박스로 구성된 레이아웃을 채택했으며, 각 금형 박스에는 2개의 리드 프레임이 수용되어 한 번의 성형 공정으로 총 12개의 리드 프레임을 패키징할 수 있습니다. 550톤 이상의 모든 플라스틱 밀봉 성형기와 호환되며, 신속한 분해가 가능한 금형 박스 설계로 모든 내부 인서트의 완벽한 교체가 가능하여 금형 교체 시간을 획기적으로 단축하고 반도체 패키징 공장의 전반적인 생산 효율을 향상시킵니다.

제품 적용

이 고정밀 반도체 TO252-6R 패키징 MGP 금형은 TO252-6R 전력 반도체 소자의 대량 패키징 생산에 특화되어 있습니다. 550T 이상의 모든 플라스틱 밀봉 프레스와 호환되며, IC 패키징 공장, 반도체 조립 작업장, 전자 부품 제조 공장 등에서 널리 사용됩니다. 이 금형은 전력 칩, 스위칭 트랜지스터 및 기타 TO252-6R 패키지 반도체의 배치 패키징에 적합하며, 전자, 자동차 전자, 신에너지 및 산업 제어 산업의 대량 생산 요구를 충족하는 안정적인 장기 양산을 지원합니다.

MGP 성형 금형의 품질 관리 및 합격 기준

당사는 고정밀 반도체 TO252-6R 패키징 MGP 금형에 대해 두 가지 검사 기준을 적용합니다. 새 금형에 대한 초기 합격 기준과 10만 회 사출 또는 1년 사용 후의 금형에 대한 장기 생산 기준입니다. 모든 치수는 별도의 표시가 없는 한 mm 단위로 측정됩니다.

검사 항목	초기 승인 기준	10만 발 사격/1년 서비스 기준
플라스틱 본체 및 리드 프레임 중심 오프셋(X/Y축)	≤0.05	-
핀에 플래시	고체 플래시 없음; 투명 플래시 ≤1.0mm	-
성형 표면에 기포 및 미세 구멍이 있음	<0.1	-
표면 결함(긁힘, 물결무늬, 균열, 깨짐)	없음	-
칩 접합 및 용접 영역 위의 빈 공간	없음	-
러너 벤트/게이트 잔류 폐기물	자동 전송 후처리를 차단하지 않습니다.	자동 전송 후처리를 차단하지 않습니다.
분리 후 게이트 경계에서 발생한 폐기물	없음	없음
중앙 재료 케이크 넘침 두께 및 너비	≥0.05	<0.05, 너비<2
러너 측면 오버플로우 두께 및 너비	≥0.05	<0.05, 너비 <1
삽입 접합면의 수직 방향 얇은 플래시	≥0.05	≤0.05
탈형 성능	원활한 배출, 파손된 러너/제거 없음	원활한 배출, 파손된 러너/제거 없음
탈형 후 프레임 변형 및 위치 지정 구멍 파절	허용되지 않음	허용되지 않음

MGP 성형 금형 구성 및 기술 사양

당사의 고정밀 반도체 TO252-6R 패키징 MGP 금형은 고급 금형 소재, 상향식 사출 구조, 다중 구역 온도 제어 시스템, 완벽한 단열 부품 및 범용 프레스 매칭 설계 등 모든 표준화된 산업 사양을 갖추고 있습니다. 모든 기계 구조는 금형 박스의 신속한 교체와 장기간 안정적인 대량 생산을 지원하며, 550톤 이상의 주요 플라스틱 밀봉 성형기와 완벽하게 호환됩니다.

목	기준
금형 본체	구매자사의 550T 이상 플라스틱 밀봉 프레스와 호환 가능; 6개의 금형 박스용 범용 금형 프레임, 빠른 금형 박스 교체 설계
1. 주입 구조	하향식 다중 배럴 분사 설계; 분사 동작은 밸런서가 내장된 고온 누출 방지 유압 실린더에 의해 구동되며, 분사 헤드 구동판에 의해 실행됩니다.
2. 완전 교체 가능한 금형 상자	모든 금형 상자는 금형 프레임에서 100% 호환되므로 위치 식별이 필요하지 않습니다.
3. 교체 가능한 내부 부품	금형 상자 안의 모든 예비 부품 및 삽입물은 완벽하게 호환됩니다.
4. 퀵 체인지 금형 박스 메커니즘	금형 박스는 이젝터 핀 플레이트가 내장된 기계적 구조를 가지며, 금형 프레임 내부의 이젝터 구동 장치와 연결됩니다. 슬라이드 레일 도면 및 피팅 설계로 금형 박스를 빠르게 교체할 수 있습니다.
5. 금형 재질 표준	금형 상자: DC53 (HRC59~60)
	충치 및 삽입물: ASP23 (HRC61~63)
	중앙 블록: ASP23 (HRC61~63)
	분사 실린더: ASP23
	사출 헤드: 텅스텐강
6. 리드 프레임 로딩 랙	고강도 알루미늄 합금으로 제작되어 가볍고 변형에 강하며, 플로팅 서포트 설계로 걸림 없이 원활한 급지가 가능합니다.
7. 공동 표면 거칠기	TO252-6R 포장 제품의 치수 도면 요구 사항을 준수하십시오.
8. 열전대 구멍 배치	상하 금형판의 각 히팅 로드 홀 옆에 열전대 홀이 있어 24개의 히팅 로드에 대한 독립적인 온도 제어를 지원합니다. 상하 금형 프레임 후면에는 각각 4개의 열전대 포트가 있어 2존/4존 온도 제어 프레스와 호환됩니다.
9. 과열 방지 포트	상하 금형 프레임에 과열 차단 센서 홀이 마련되어 있으며, 프레스 과열 보호 스위치와 호환됩니다.
10. 에어쿠션 베이스 플레이트	금형 하부 베이스 플레이트에 에어 쿠션 기능이 통합되어 금형 설치가 용이합니다.
11. 고정판 설계	상하 금형 프레임용 L자형 압착판으로, 다양한 플라스틱 밀봉 프레스의 플랫폼과 호환됩니다.
12. 패스너 표준	모든 나사와 너트는 미터법 표준을 따릅니다.
13. 인젝션 헤드 연결	커넥터 베이스 및 인젝션 헤드 구동 플레이트용 퀵 슬라이드 레일 도면, 장착 및 잠금 설계
14. 히팅 로드 전력	금형 상부와 하부 표면 사이의 온도 차이는 ±5 이내로 제어됩니다.℃
15. 가열관 표시	각 가열관 뿌리 부분에 정격 출력 표시가 인쇄되어 있으며, 모든 가열 구멍 주위에 고정 장치가 설치되어 있습니다.
16. 단열 덮개 및 판	상부 금형용 고정식 단열 커버; 하부 금형 양쪽의 탈착식 단열판
17. 단열판 성능	모든 절연판은 장기간의 클램핑 충격에도 변형 없이 견뎌내며, 금형에 표면 결함이 없습니다.
18. 히팅 로드 사양	정격 출력 및 작동 전압이 표시되어 있습니다.
19. 열전대 인터페이스	구매자의 플라스틱 밀봉 프레스와 호환되며, 2점/4점/24점 온도 제어를 지원합니다.
20. 과열 보호 인터페이스	구매자의 플라스틱 밀봉 프레스와 호환됩니다.
21. 프레스 플레이트 구조	구매자의 플라스틱 밀봉 프레스와 호환됩니다.
22. 상부 및 하부 금형판 두께	판 두께 40mm 이상
23. 프레스 플레이트 고정 모드	프레스 플레이트가 금형 플레이트에 단단히 고정됩니다.
24. 프레스 플레이트 나사	구매자의 플라스틱 밀봉 프레스와 호환됩니다.
25. 이젝터 핀 배치도	금형 구조에 따라 이젝터 핀 위치를 맞춤 설정합니다.
26. 프레스 플랫폼 크기	구매자 제공
27. 에어 플로트 인터페이스	성형 프레스의 공기 파이프 커넥터와 호환됩니다.
28. 오일 파이프 인터페이스	성형 프레스의 오일 파이프 커넥터와 호환됩니다.
29. 공동 배치 도면	TO252-6R 플라스틱 포장 제품 도면을 참조하십시오.
30. 총 금형 두께	금형 마감 후 총 두께는 표준 사양에 따라 설계되었으며 520mm를 초과합니다.

제품 상세 정보

주제 : 고정밀 반도체 TO252-6R 패키징 MGP 금형

고정밀 반도체 TO252-6R 패키징 MGP 금형

TO252-6R MGP 포장 금형

반도체 캡슐화 금형

고정밀 IC 플라스틱 밀봉 금형

6캐비티 MGP 캡슐화 금형

고정밀 반도체 TO252-6R 패키징 MGP 금형
