IC 패키지 검사용 반도체 야금 측정 현미경

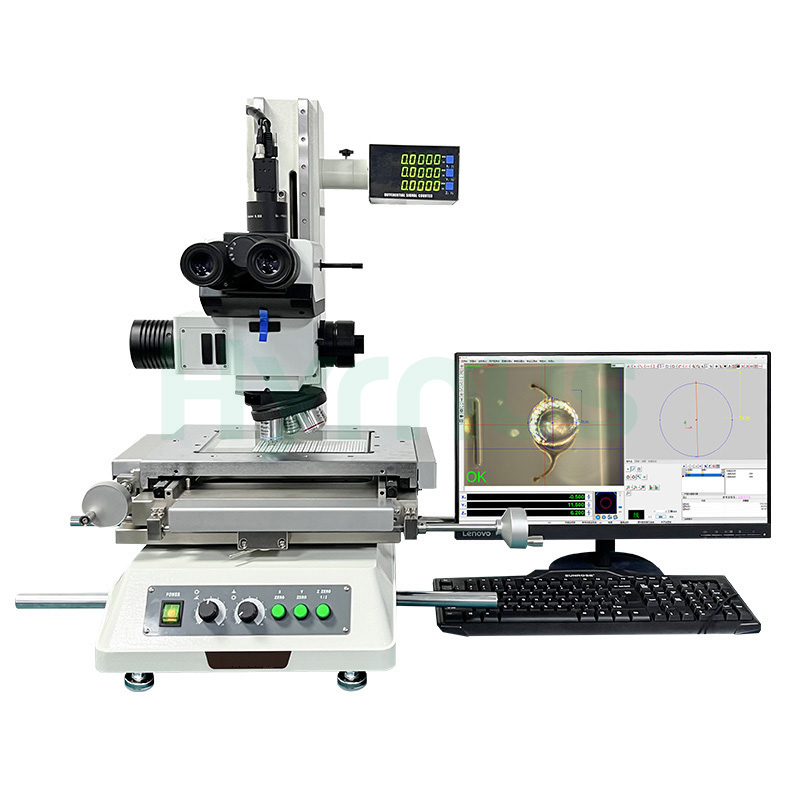

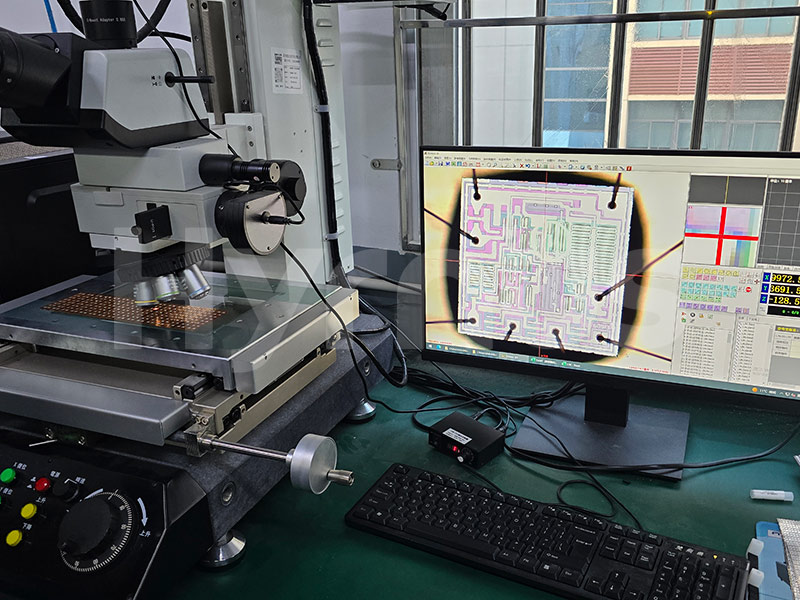

HY-TM200 반도체 야금 측정 현미경 이 제품은 반도체 패키지, IC, PCB 및 전자 부품의 고정밀 검사 및 치수 측정을 위해 설계되었습니다. 광학 관찰, 디지털 이미징 및 측정 기능을 하나의 소형 시스템에 통합하여 실험실 및 생산 현장에 적용할 수 있습니다.

무한 광학 시스템, 명시야 및 암시야 관찰 모드, 고해상도 산업용 CCD 이미징을 특징으로 하는 이 현미경은 선명한 이미지와 정확한 측정 결과를 제공합니다. 최대 ±0.1μm의 위치 정밀도와 길이, 각도, 반경, 높이 등 다양한 측정 기능을 갖추고 있어 반도체 품질 관리, 불량 분석 및 연구 개발에 적합합니다. 다양한 검사 요구 사항에 맞춰 맞춤형 고정 장치를 사용할 수 있습니다.

제품 사양

목	세부
모델	HY-TM200
치수	700 x 800 x 800 mm
무게	85kg
유리 치수	230 x 160 mm
무대 크기	358 x 258 mm
여행 범위	200 x 100 x 150 mm
격자 스케일 해상도	Z축:±0.1 µmXY축:±0.5 µm (선택 사항)±0.1 µm)
광학 시스템	무한 초점 거리 광학 시스템
움직임 유형	수동
목표	5배, 10배, 20배, 50배
접안 렌즈	10배
시야각	반전된 이미지
관찰 방법	명시야 모드와 암시야 모드를 자유롭게 전환할 수 있습니다.
표면/하부 광원	3W LED 동축 조명
XYZ 위치 정확도	±0.1 µm
XYZ 반복성	±0.1 µm
XY 측정 정확도	(3 + L/100) µm(L = 측정 길이)
Z 측정 정확도	(3 + L/25) µm(L = 측정 높이)
표시 기능	RS232 출력, XYZ 원점 조정/중심 맞추기, 미터법/영국식 단위 변환, 정확도 교정
Z축 컨트롤러	수직 이동 제어를 위한 고정밀 동축 휠
Z축 위치 정확도	±0.1 µm
작동 전압	AC 220V
정격 출력	100와트



주요 기능

아니요.	세부
1	금구슬 지름 측정 (길이 측정)
2	금구슬 두께 측정(각도 측정)
3	금선 아크 측정(반경 측정)



장점

목	세부
다용도 광학 부품	국내외 광학 부품과 호환되며, 명시야, 암시야, 미분간섭대비(DIC), 편광 및 에피형광 모드를 지원합니다.
목표 포탑	최대 5개의 대물렌즈를 장착할 수 있으며, 5배, 10배, 20배, 50배, 100배의 배율을 제공하여 다양한 용도에 맞춰 사용할 수 있습니다.
이미징 시스템	산업용 컬러 CCD 카메라가 장착되어 있어 줌 렌즈를 통해 고품질 이미지를 캡처하고, 이를 전자 신호로 변환하여 분석을 위해 컴퓨터로 전송합니다.
인체공학적 데이터 표시 장치	각도 조절이 가능한 독립적인 작동 설계로 서거나 앉은 자세에서 편안하게 측정할 수 있습니다. 고정밀 교정을 위한 영점 조정 및 중심 맞춤 기능을 지원합니다.
정밀 리드 스크류 드라이브	스테인리스 스틸 리드 스크류와 너트 구동 방식을 채택하여 빠르고 정밀한 조정을 가능하게 함으로써 측정 효율을 향상시킵니다. 안정적인 구조로 스테이지 진동을 줄이고 더욱 정확한 위치 지정을 보장합니다.
