배터리 리드선 연결을 위한 초음파 알루미늄 와이어 본딩

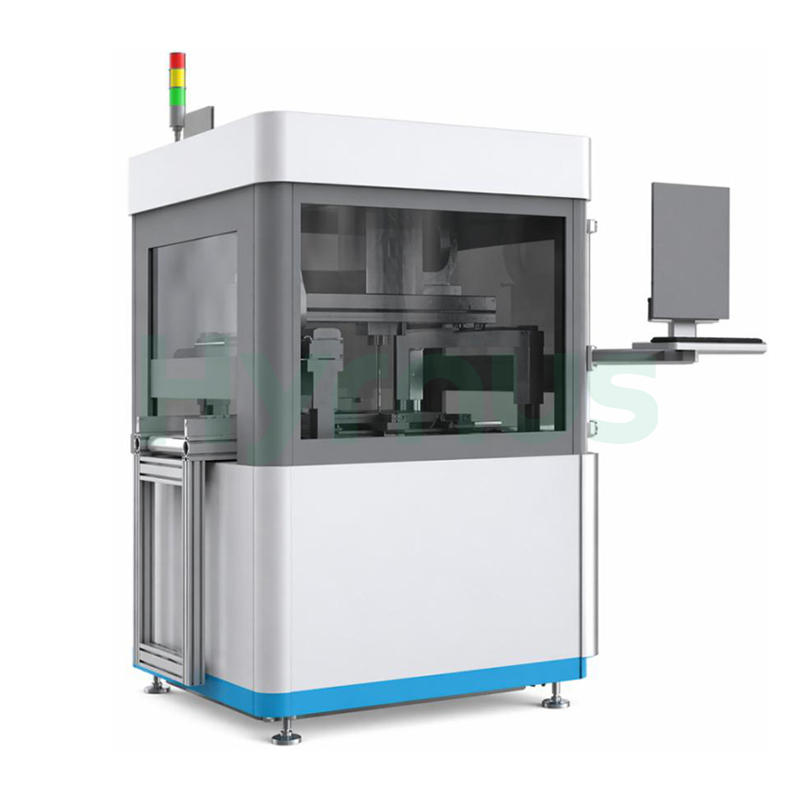

HY-BW830 H무거운 와이어 본더이 장비는 모듈을 용접 영역으로 이동시키는 자동 공급 및 이송 메커니즘을 갖추고 있으며, 접합 헤드는 설정된 매개변수와 위치에 따라 초음파 용접을 수행합니다. 400mm(X) × 800mm(Y)의 유효 스트로크를 제공하는 용접 영역, 1.25μm 해상도의 60mm Z축 이동, 그리고 0.08° 해상도의 ±220° 회전축을 지원합니다. 두꺼운 와이어 용접 헤드는 표준 전면 절단기가 장착되어 회전 가능하며, 60kHz 트랜스듀서(요청 시 다른 주파수 사용 가능)를 사용하여 50~1500g의 용접 압력을 제공합니다. 와이어 공급 시스템은 광학 엔코더가 장착된 모터 제어 방식으로, 최대 아크 높이 40mm, 최소 와이어 길이 감지 2mm, 그리고 외경 50~120mm, 폭 22~45mm, 내경 10~11mm의 스풀 크기를 지원합니다. XK 이미지 인식 시스템과 17인치 컬러 평면 디스플레이를 갖춘 이 장비는 220V AC, 50/60Hz에서 작동하며 소비 전력은 3000W이고 0.5MPa의 압축 공기가 필요하며 크기는 1300 × 1300 × 1650mm이고 순중량은 500kg입니다.

명세서

매개변수	사양
용접 부위	유효 스트로크 400mm(X축) × 800mm(Y축)(표준)
Z축	최대 이동 거리: 60mm, 해상도: 1.25μm
회전축	±220°, 해상도: 0.08°
전력 요구 사항	220V 교류, 50/60Hz
전력 소비량	3000와트
압축 공기	0.5개 주세요
표시하다	17인치 컬러 평면 디스플레이
작업면 높이	지면에서 1150mm
바닥 면적 (가로×세로×높이)	1300mm × 1300mm × 1650mm (경고등 제외)
순중량	500kg
두꺼운 와이어 용접 헤드	회전식, 표준 전면 절단기
변환기	표준 주파수는 60kHz이며, 고객 요청 시 다른 주파수도 제공 가능합니다.
용접 압력	50~1500g
와이어 공급 시스템	광학 엔코더가 장착된 모터 제어식 전선 공급 장치
누출 라인 감지	라인 감지
최대 호 높이	40mm
최소 배선 길이 감지	2mm 와이어 공급
스풀 크기	외경: 50~120mm; 폭: 22~45mm; 내경: 10~11mm
이미지 인식 / 광학 / 조명
비전 시스템	XK 이미지 인식 시스템

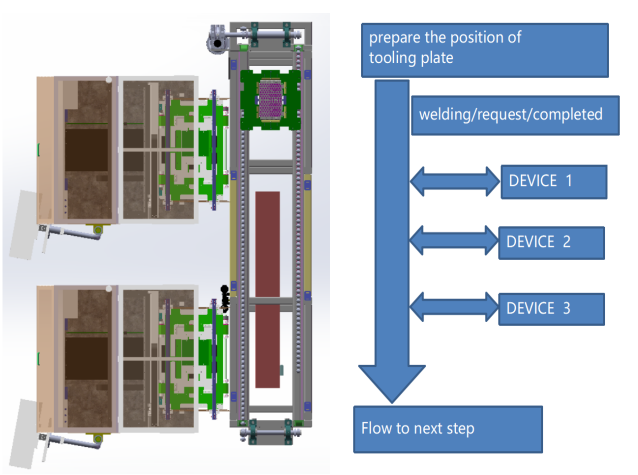

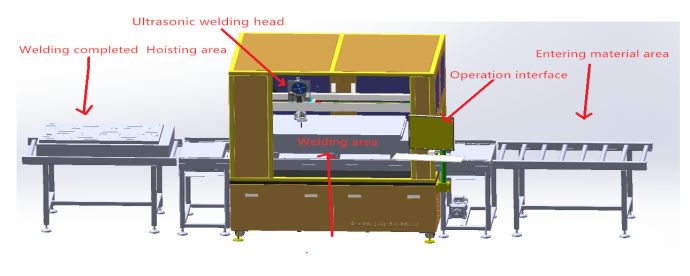

구조

이용약관

온도:28°C 미만

습기:30%~70%

클린룸:10,000점 이상

전압:진공 리플로우 오븐(380V)을 제외한 모든 장비는 220V를 사용합니다.

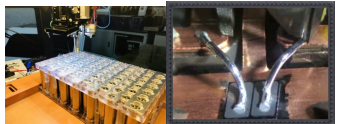

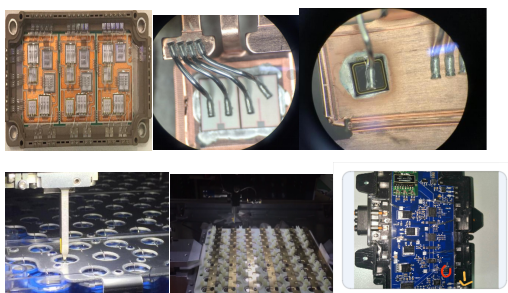

표시하다

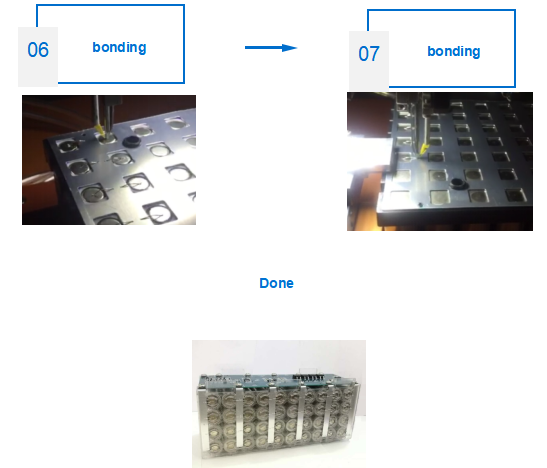

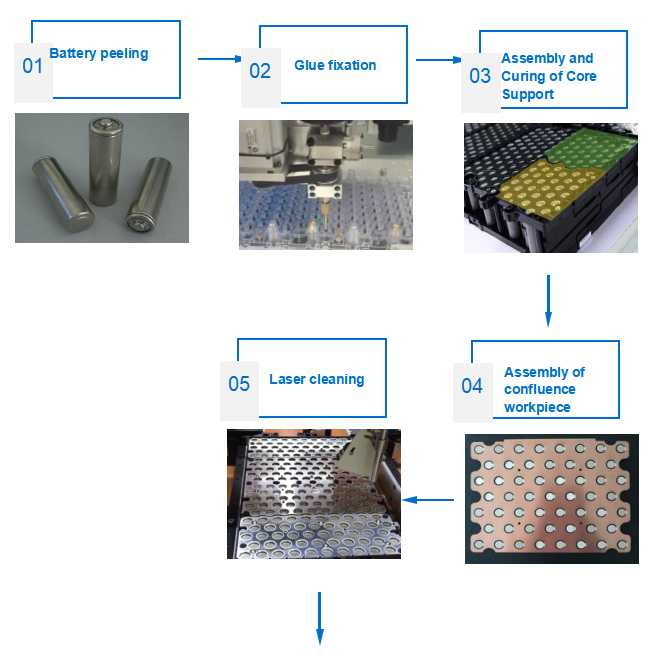

프로세스

제품 상세 정보
