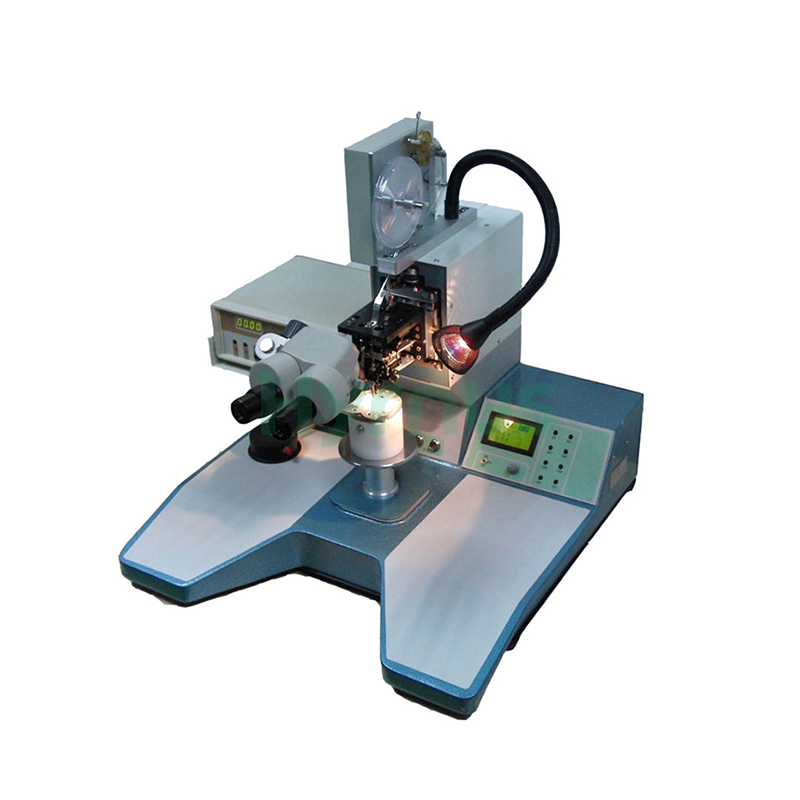

초음파 중형 알루미늄 와이어 웨지 본더

HY-HW3200 초음파 고강도 알루미늄 와이어 웨지 본더 이 장비는 MOSFET, 고출력 트랜지스터, 다이오드, 사이리스터 및 전력 모듈과 같은 전력 반도체 소자의 내부 와이어 본딩을 위해 설계되었습니다. 정밀한 동작 제어, 조정 가능한 본딩 파라미터, 안정적인 초음파 출력, 그리고 1~6개의 본딩 포인트 지원을 통해 안정적인 본딩 품질과 효율적인 작동을 보장합니다.

상표 :
HYRNUS
품목 번호 :
HY-HW3200
주문량(최소 주문 수량) :
1 Set
보증 :
One-Year Warranty and Lifetime Maintenance
지불 :
T/T
리드 타임 :
7-35 Days
제품 원산지 :
China

지금 문의하세요

초음파 중형 알루미늄 와이어 웨지 본더

제품 소개

HY-HW3200 초음파고강도 알루미늄 와이어 웨지 본더 이 장비는 MOSFET, 트랜지스터, 다이오드, 사이리스터 및 전력 모듈을 포함한 전력 반도체 소자의 내부 와이어 본딩을 위해 설계되었습니다. 정밀 스테퍼 모터 시스템은 정확하고 빠른 본딩 헤드 움직임을 보장하며, 주요 매개변수는 LCD 제어 패널을 통해 쉽게 조정하고 모니터링할 수 있습니다.

자동 접합력 제어, 안정적인 초음파 출력 및 1~6개의 접합점 지원을 통해 이 장비는 안정적인 접합 품질을 제공하고 접촉 저항을 줄이는 데 도움을 줍니다. 최대 4개의 와이어에 대한 파라미터 저장 기능은 설정 효율성과 생산 일관성을 더욱 향상시킵니다.

응용 프로그램

중전력 및 고전력 트랜지스터
MOSFET
고전류 고속 복구 다이오드
쇼트키 다이오드
티리스터
전력 모듈
유사한 구성 요소.

아니요.	특징	설명

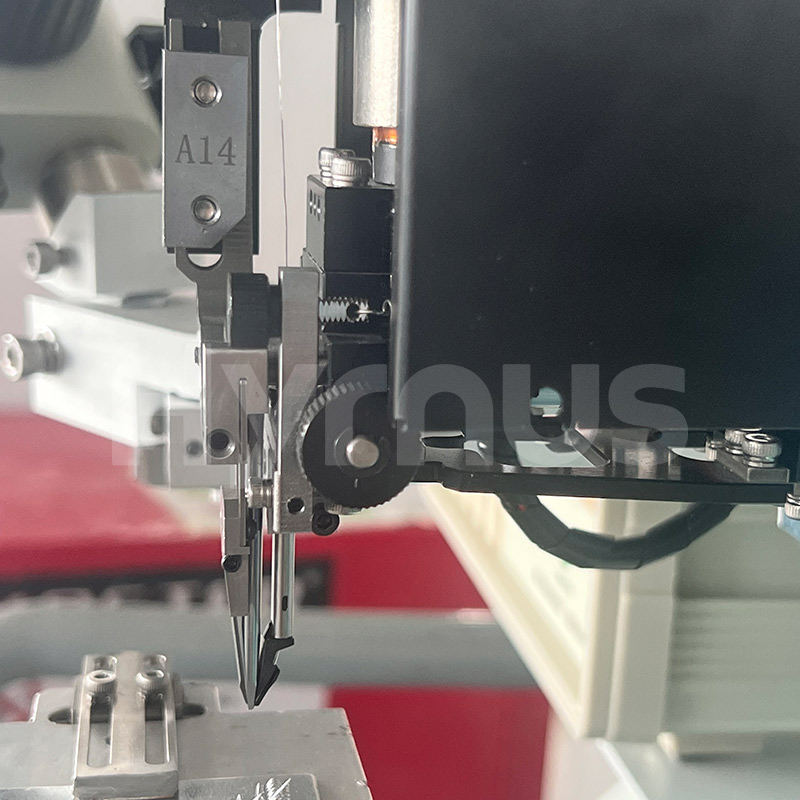

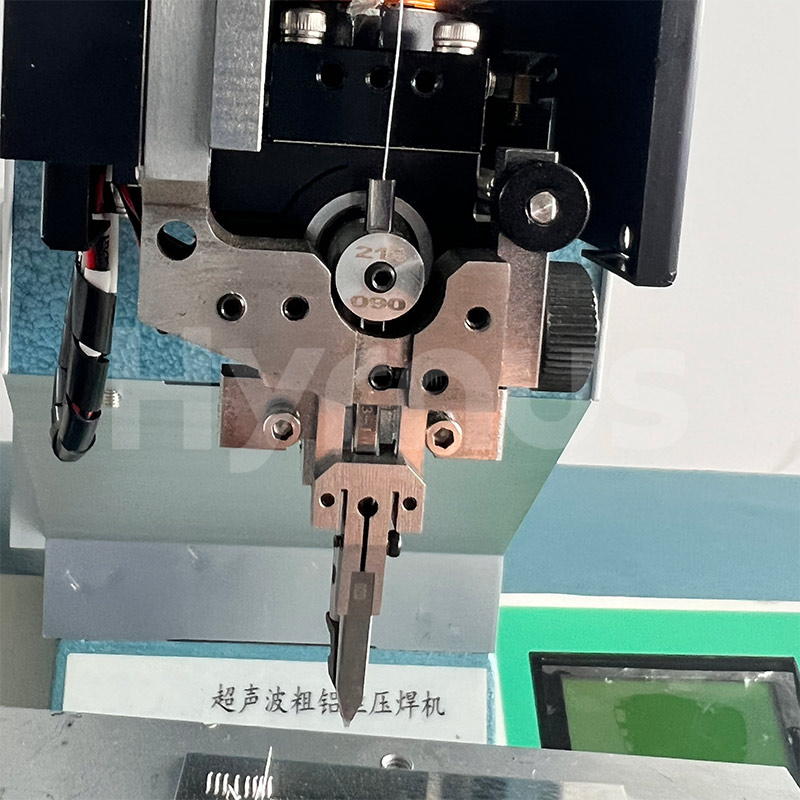

1	정밀 동작 시스템	접착 헤드의 Y축 및 Z축 움직임은 정밀 가이드 레일을 갖춘 마이크로컨트롤러 제어 스테퍼 모터로 구동되어 유연한 움직임, 정확한 위치 지정 및 고속 작동을 보장합니다.
2	사용자 친화적인 파라미터 제어	초음파 출력, 시간, 접합력, 루프 모양, 2차 접합 테일 와이어, 목표 높이, 범위, 절단력 및 조명과 같은 매개변수는 패널 버튼/노브를 통해 쉽게 조정할 수 있으며 실시간 LCD 디스플레이를 통해 확인할 수 있습니다.
3	안정적이고 신뢰할 수 있는 결합	접합력은 자동으로 제어되며, 강력한 초음파 시스템은 안정적이고 신뢰할 수 있는 용접 품질을 보장합니다.
4	다중 접합 기능	동일 평면상에서 1~6개의 접합점을 지원하여 접촉 저항을 크게 줄이고 대면적 전력 장치의 신뢰성을 향상시킵니다.
5	매개변수 메모리 기능	최대 4개의 전선에 대해 스팬, 루프 모양 및 목표 위치와 같은 매개변수를 저장할 수 있어 작동 효율을 효과적으로 향상시킬 수 있습니다.

주요 기술 사양

목	사양
전원 공급 장치	220VAC±10%, 50Hz, 안정적인 접지 포함
접합 가능한 알루미늄 와이어 직경	250～500μm (10～2천만)
접착 가능한 알루미늄 리본 너비	1mm, 1.5mm, 2mm (40mil, 60mil, 80mil)

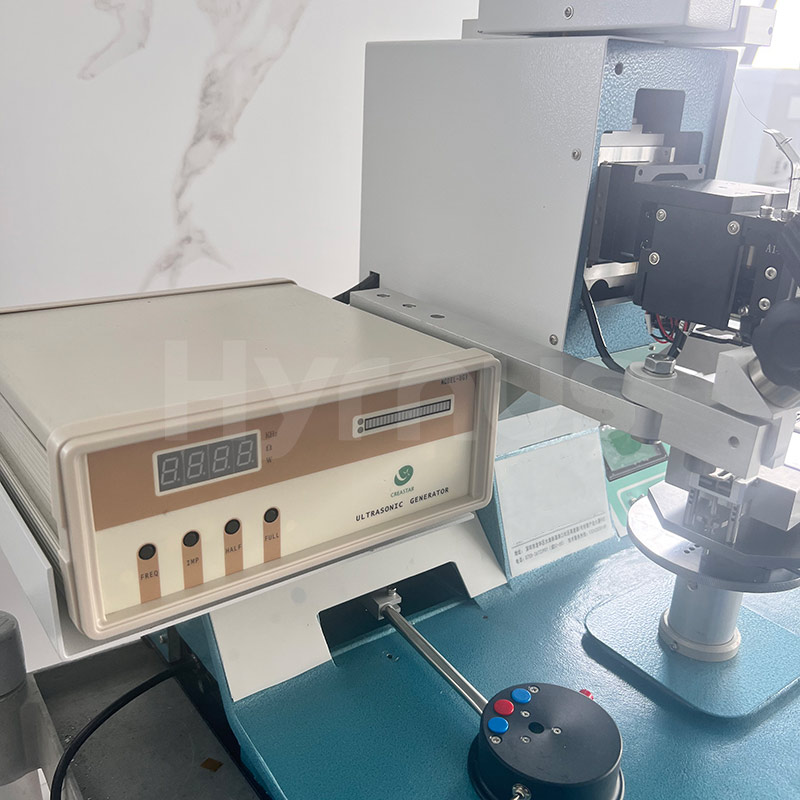

초음파 출력	0～24W
유대감 형성 시간	10～500ms
결합력	250～3000g
첫 번째 접합부에서 두 번째 접합부까지의 최대 자동 간격	0～18mm
전선당 연속 접합점 수	2～12
동일 평면상의 연속 접합점 수	1～6
높이와 간격이 다른 순환 접합 방식의 전선 개수	1～4
현미경	15×, 30×
조명 램프	밝기 조절 가능
작업 단계 움직임 범위	￠25mm
전체 치수	620×610×620mm
무게	약 50kg
