PCB 리본딩용 정밀 반도체 와이어 리본딩 장비

제품 소개

HY-RW4000정밀 전선 재접착기~할 수 있다 재결합단면 기판, 다층 기판, 외층 기판, 내층 기판, 경질 기판(예: 유리 섬유 및 알루미늄 기판) 및 연질 기판을 포함한 다양한 회로 기판 재결합모든 라인 폭에 적용 가능한 기능을 갖추고 있습니다. 이 장비는 조작이 간편하고 안정적인 납땜 성능을 제공하며 사용자 친화적입니다. 적절한 교육을 받으면 일반 직원도 쉽게 사용할 수 있습니다. 재결합2시간 안에 해당 방법을 익히고 능숙하게 수행할 수 있게 됩니다. 재결합2주 안에 완료해야 할 업무들입니다. 재결합이 회로들은 뛰어난 전기적 성능을 유지하며 기판 연마 공정에도 영향을 받지 않고 견딜 수 있습니다.

PCB 회로 재결합이 장비는 정밀 회로를 수행합니다. 재결합 디스플레이 화면을 통해 직접 육안으로 검사하면서 작업을 수행합니다. 납땜은 납땜력(Force), 출력 펄스 진폭(Voltage), 펄스 지속 시간(Milliseconds)의 세 가지 매개변수를 조정하여 수행합니다.

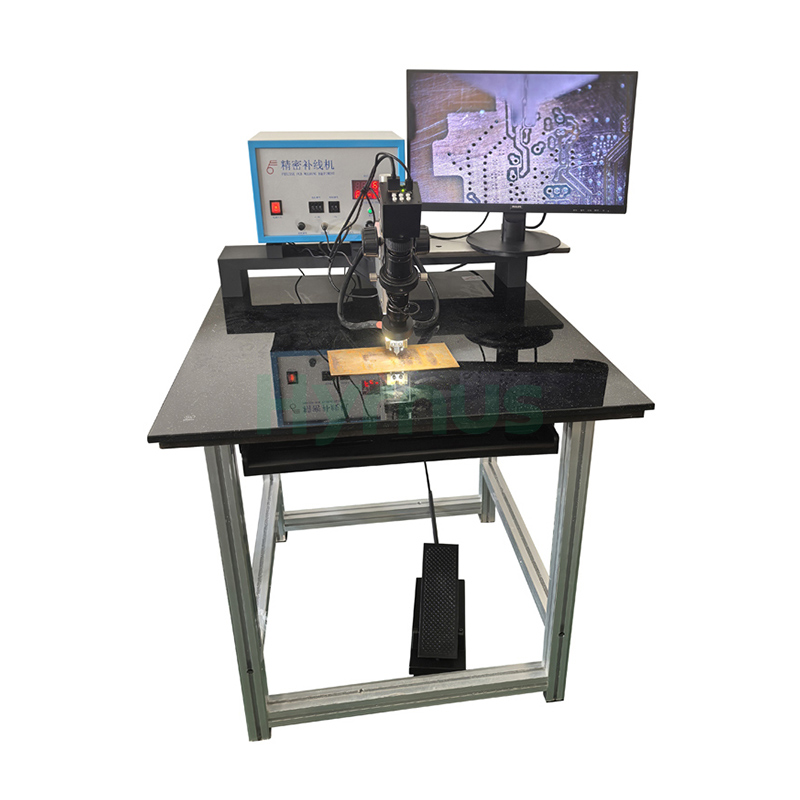

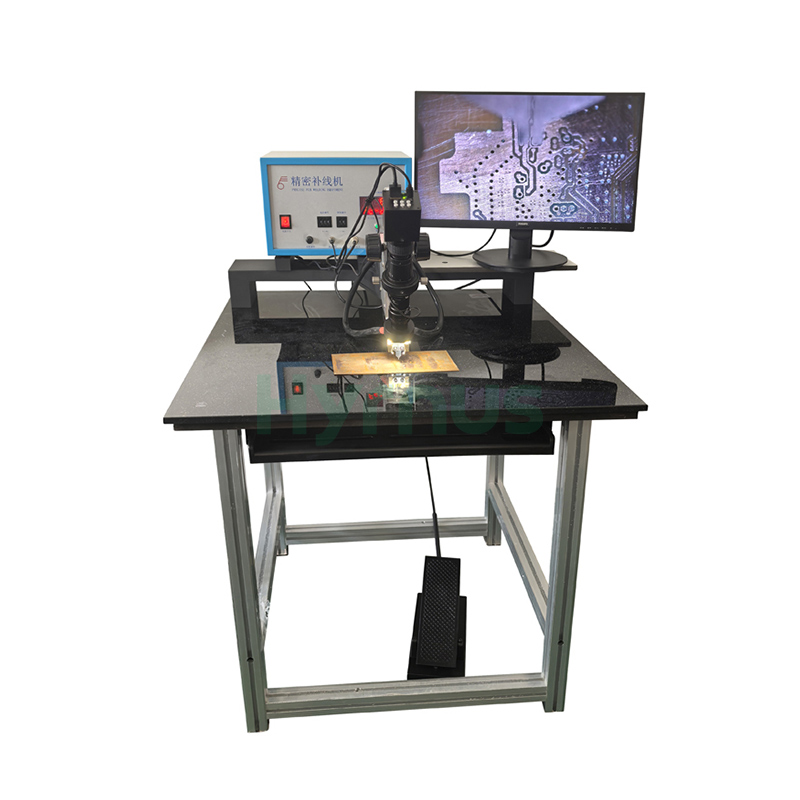

PCB 회로 재결합 장비는 네 가지 구성 요소로 이루어져 있습니다.

요소	핵심 기능	주요 매개변수/구성
본체	용접 전류를 공급합니다.	전압 범위: 0.01–1.99V, 해상도: 0.01V 시간 범위: 1–19ms, 해상도: 1ms

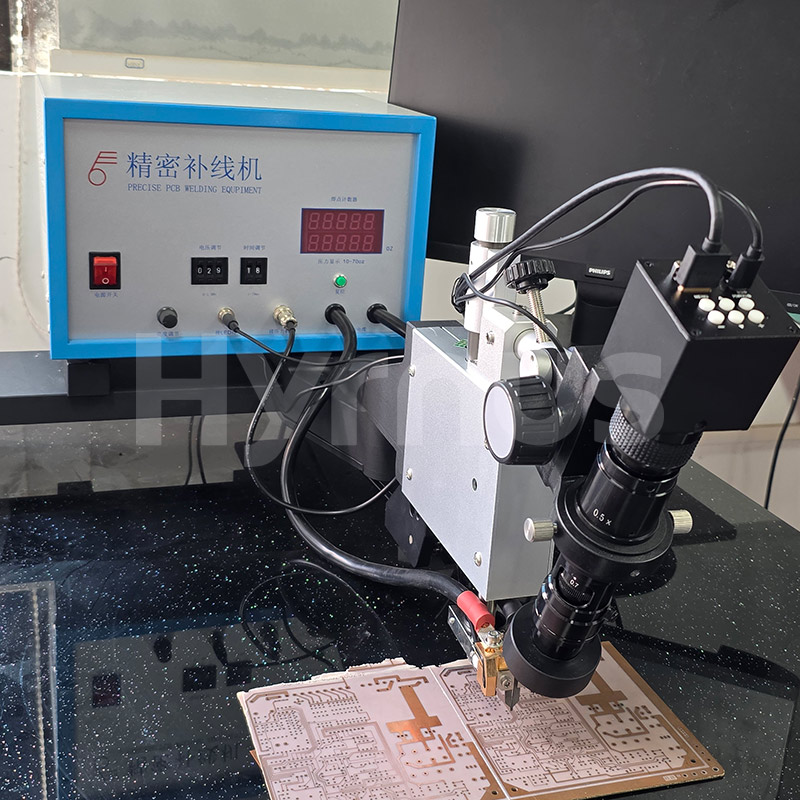

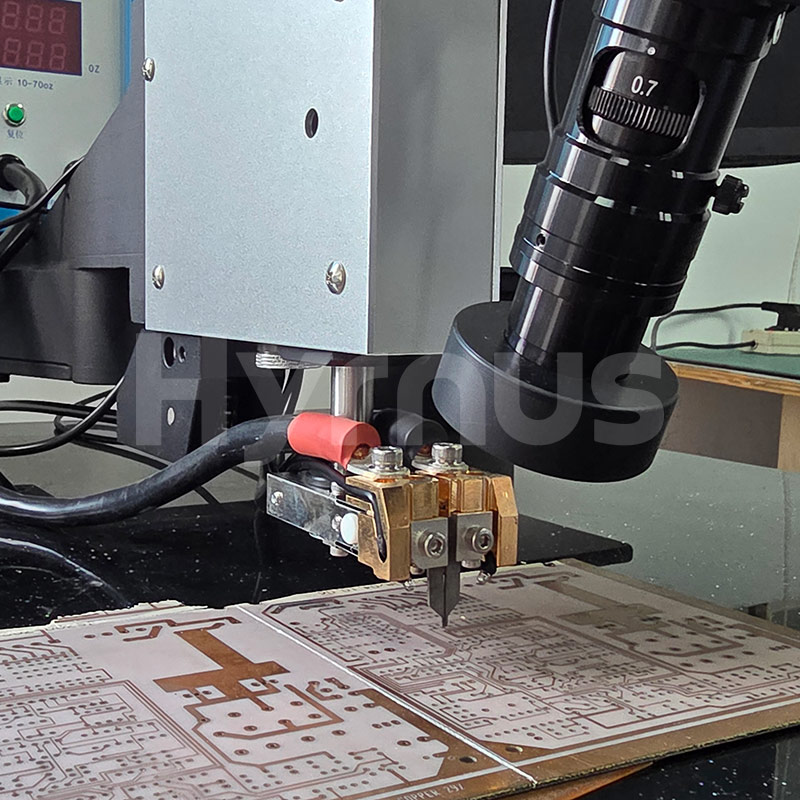

용접 헤드	용접 압력을 제공합니다	압력 범위: 1~70온스. 사전 설정된 압력으로 에너지 출력을 제어하며, 용접은 발 페달로 조절됩니다.
광학 시스템	정밀 용접을 위한 확대 보기	단일 채널 현미경, 스탠드, 광원, 카메라, 모니터 등이 포함됩니다.
작업대 및 스탠드	전체 장비를 지원합니다.	작업대와 용접 헤드 지지 프레임으로 구성됩니다.

기술적 매개변수

목	세부
전원 공급 장치	220VAC, 50Hz, 300VA
최대 출력 전류	350 에이
펄스 전압	0.01–1.99 V
펄스 지속 시간	1~19ms
용접 빈도	180 사이클/분
입력 전력	110V/220V ±5%, 50/60Hz
용접 전압	DC 0.01–1.99V
용접 시간	0~19ms
용접 압력	10~70온스
최대 용접 출력	500 VA
용접 헤드 스트로크	5~10mm
작업대 크기 (강화유리)	기준	750 × 800 mm
	선택 과목	950 × 800 mm
	최대 작업 크기	700mm
재결합 수확률	95%~98% (제조업체 요구사항에 따라 다름)



*연속 줌 단안 현미경

*현미경용 LED 조명

*CCD 카메라: 200만 화소(1920×1080), 60Hz

*22인치 LCD 모니터
