개별 소자 및 IC 부품용 트레이 이송 터릿 분류기

HY-TS936T 터릿 분류기 이 제품은 개별 소자 및 IC 부품을 트레이 기반으로 처리하도록 설계되었습니다.

상표 :
HYRNUS
품목 번호 :
HY-TS936T
주문량(최소 주문 수량) :
1 Set
보증 :
One-Year Warranty and Lifetime Maintenance
지불 :
T/T
리드 타임 :
7-35 Days
제품 원산지 :
China

지금 문의하세요

개별 소자 및 IC 부품용 트레이 이송 터릿 분류기

제품 개요

HY-TS936T터릿 분류기트레이 적재 및 하역, 외관 검사, 테이프 및 릴 출력, 고속 테스트 및 레이저 마킹을 지원합니다. 고정밀 DDR 구동 시스템과 비전 시스템의 통합을 통해 안정적인 성능과 고품질 제품 생산을 보장합니다.

아니요.	장점 설명
1	트레이에서 릴로, 볼에서 트레이로, 트레이 보관함 분류 등 다양한 적재 및 보관 구성을 지원합니다.

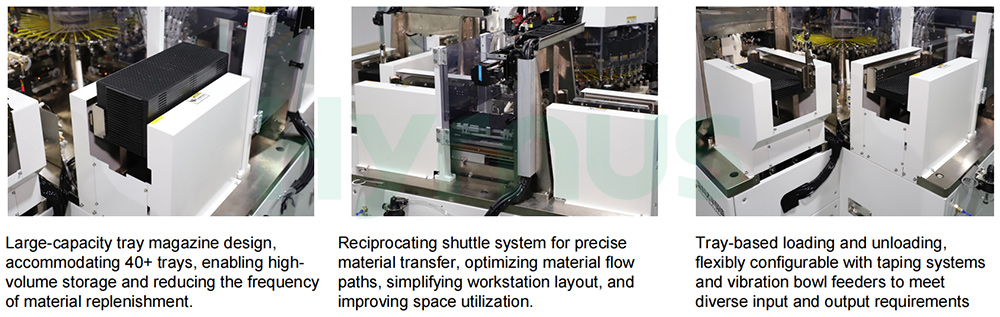

2	트레이 이송 메커니즘: 부드럽고 안정적인 위치 지정을 통한 자동 트레이 교환으로 제품 이동 중 높은 정확도를 보장합니다.
3	메인 터렛: 메인 터렛에는 독립 모터로 구동되는 36개의 픽업 헤드가 장착되어 있어, 픽업 헤드의 흡착을 통해 제품을 각 스테이션의 중앙으로 정확하게 이송할 수 있습니다.
4	방향 정렬 장치: 제품의 정확한 위치 지정 및 전환, 위치 공차 ≤0.005mm, 방향 정확도 최대 0.1도.
5	마킹 스테이션: 레이저 마킹, 분진 제거 및 마킹 비전 검사를 통합하여 마킹 속도를 크게 향상시킵니다.
6	테이프 및 릴 모듈: 자동 테이핑 및 자동 재료 보충을 지원합니다.
7	시공 후 육안 검사는 선택 사항으로 제공됩니다.

Tray Transfer Turret Sorting Machine

기술적 매개변수

매개변수	사양
적합한 구성 요소	DFN/QFN3X3-11X11、PDFN3X3-5X6、LGA
UPH	최대 10K (테스트 시간 200ms 미만)
시험소	6개 스테이션 테스트를 지원합니다.
연락처 유형	팝업 유형
분류	2-트레이+1
적재/하역	트레이에서 릴(테이프)로 / 볼에서 트레이로 / 트레이에서 트레이로
누르는 모드	서보 모터+캠 / 수입산 리니어 모터 / 국산 리니어 모터
힘 제어 정확도	힘 제어는 ±10%(≥10N) / ±5%(2-10N)의 정확도를 제공하며, 적응형 보정을 지원합니다.
안정	MTBA>60분, MTTA<3분, MTBF>168시간
기압	압축 공기: 0.4-0.7MPa, 진공: >65KPa
전원 공급 장치	AC220V 50/60Hz
레이저 마커	10W 레이저 제작기:
	HYCW10Y-S 최소 글자 높이: 0.3mm, 선 굵기: 0.045mm~0.06mm
	HYCW10Y-H 최소 글자 높이: 0.2mm, 선 굵기: 0.02mm~0.03mm
이미지 매개변수	카메라 및 해상도: 160만 화소 CCD 카메라, 해상도 H1280*V1080 픽셀, 정확도: 0.013mm/픽셀; 주기: <35ms
버스 프로그램	높은 정밀도와 빠른 속도를 제공하며, 모든 서보 파라미터를 자유롭게 설정할 수 있어 장비 디버깅 및 모니터링이 용이합니다. 다양한 MTBA 원시 데이터, 장비 작동 로그, 기계 고장 경보 코드 및 메시지, 기타 데이터를 영구적으로 저장합니다.
차원	160016001900(mm)
픽헤즈	36
중요 구성 요소	수입 DDR

제품 구조 및 작동 원리

총 18~24개의 모듈 스테이션을 갖추고 있어 시장 요구에 따라 어떤 구성으로든 변경할 수 있습니다. HY 자동 고속 테스트 분류기 특징:

아니요.	목	설명
1	시간당 최대 45,000~50,000대	1.포탑 설계가 채택되었습니다.
		2.Keens PLC + PC 시스템 사용
		3. 서보 모터 시스템은 널리 사용됩니다.
		4.업계 최고 수준의 광학 시스템을 탑재했습니다.
2	높은 유연성	1.다양한 공급 시스템을 지원합니다.
		2.손쉬운 디버깅 및 유지보수를 위한 모듈식 시스템을 갖추고 있습니다.
		3.전체 기기를 360도 전방위로 살펴볼 수 있는 듀얼 디스플레이를 탑재하여 손쉬운 디버깅 및 유지보수가 가능합니다.
3	상징적인 다국어 사용자 인터페이스	윈도우 7 운영 체제
4	설계	표준화된 디자인

Turret Sorting Machine Structure

워크플로우

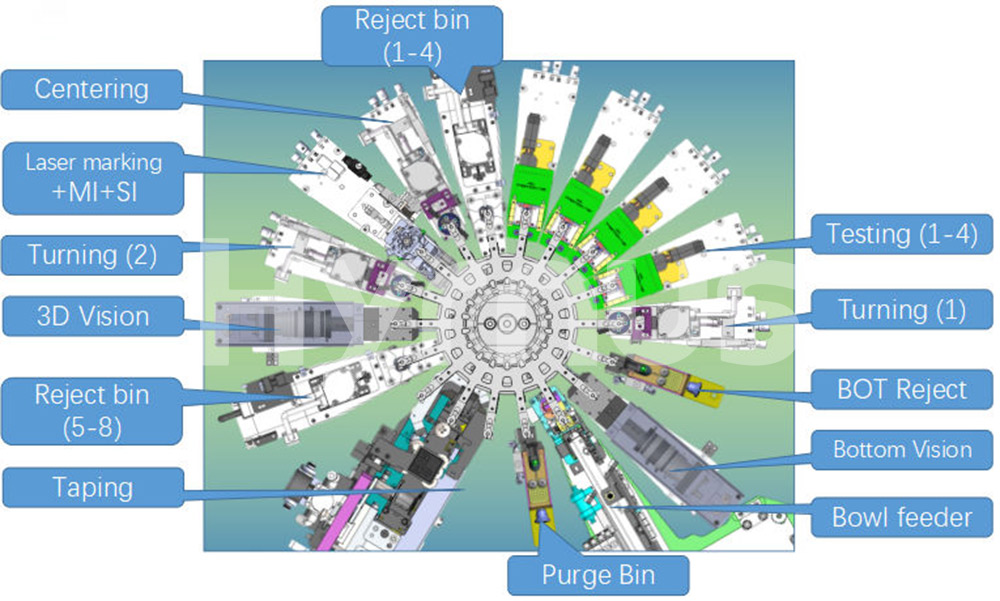

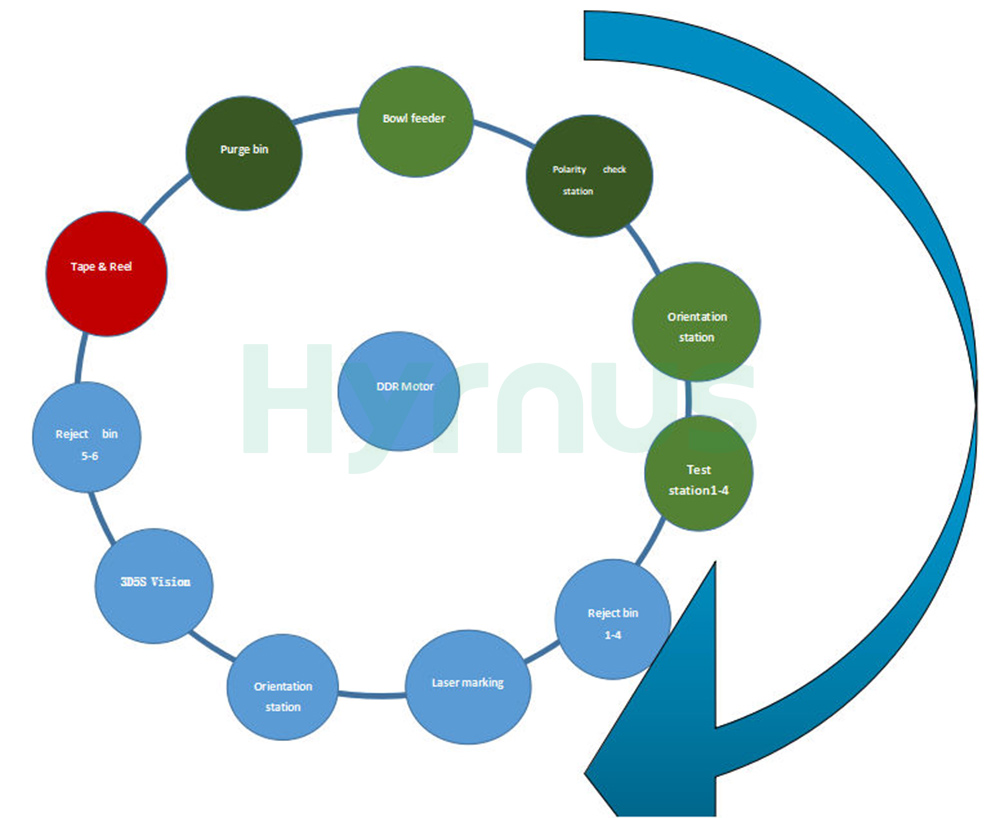

작동 원리도: 진동판 공급부터 전체 공정 사이클 완료까지의 구성 요소, 기계 작동 원리 DDR 모터를 이용한 흡입 노즐 회전 구동(사이클당 50ms), PLC 제어 서보 모터, 솔레노이드 밸브, 실린더, 인덕터 등을 포함한 일련의 작업 스테이션과 감지 동작 관련 구성 요소들의 작동을 나타낸 그림입니다.:

Turret Sorting Machine workflow

강력한 소프트웨어 기능

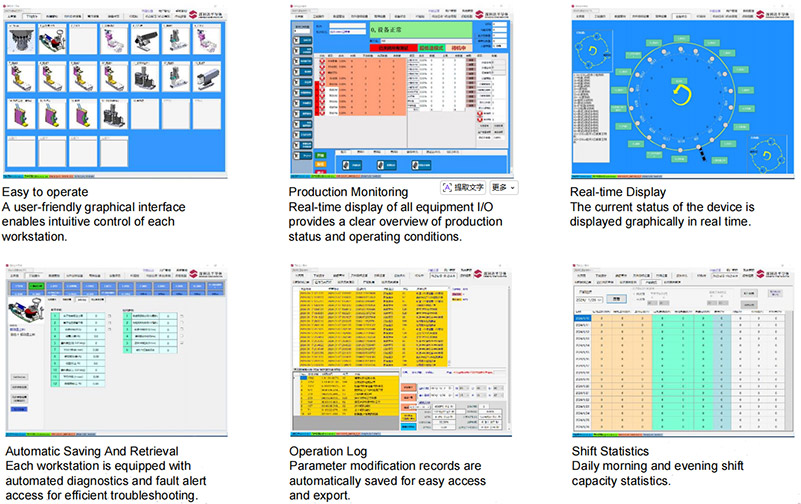

사물인터넷(IoT) 기술을 기반으로 구축된 당사의 소프트웨어 플랫폼은 생산, 공정 및 환경 데이터를 연결하여 더욱 스마트한 공장 운영을 지원합니다. 검증된 알고리즘 모델을 통해 효율성을 최적화하고 품질 관리를 개선하며 예측 유지보수를 가능하게 하여 가동 중지 시간, 불량률 및 생산량 손실을 줄입니다.

Turret Sorting Machine Software

품질 관리 프로세스

Turret Sorting Machine Quality Control

제품 상세 정보

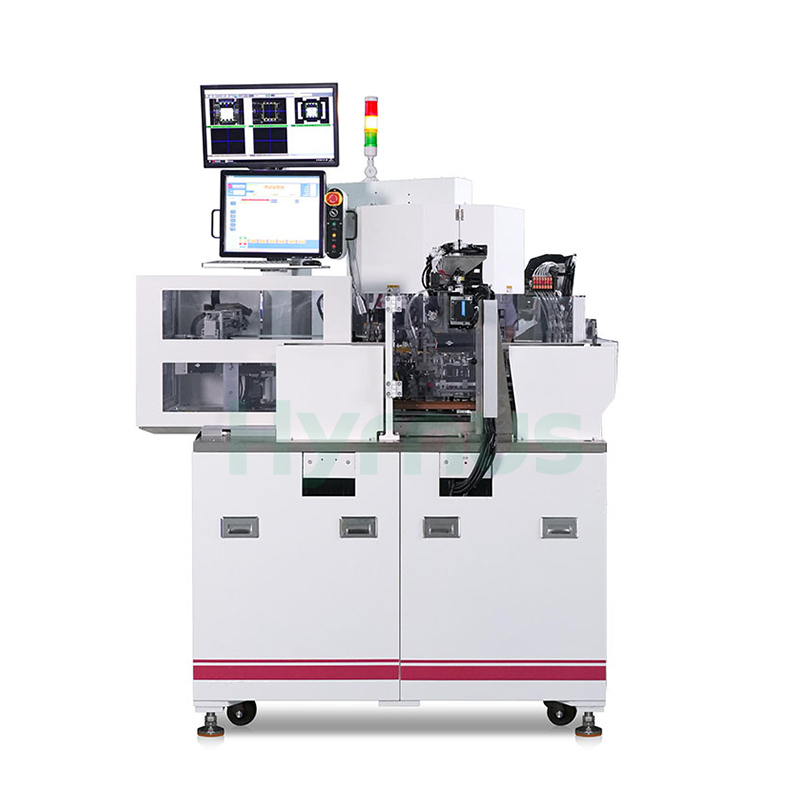

test handler semiconductor

자주 묻는 질문

이 기계는 어떤 패키지 유형을 처리할 수 있습니까?

이 장비는 다음을 포함한 다양한 IC 반도체 패키지에 적용할 수 있습니다.DFN/QFN3X3-11X11、PDFN3X3-5X6、LGA 다른 패키지 유형도 있습니다. 최종 구성은 특정 패키지 크기 및 테스트 요구 사항을 기준으로 확인해야 합니다.

포탑 설계의 주요 장점은 무엇입니까?

터릿 설계는 공급, 테스트, 검사, 마킹, 분류 및 테이핑 스테이션 간의 연속적인 고속 이송을 지원합니다. 이는 생산 효율을 향상시키고 수작업을 줄이며 안정적인 공정 흐름을 유지하는 데 도움이 됩니다.
