대형 패키지용 반도체 테스트 핸들러

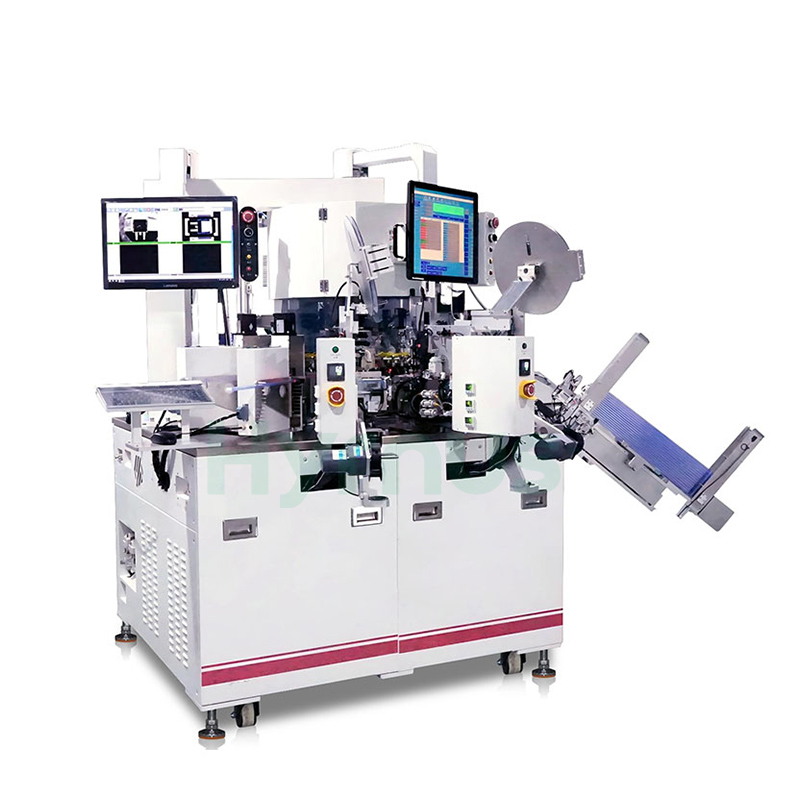

HY-TS936P 터렛 테스트 핸들러 이 장비는 유연한 테스트 및 분류 애플리케이션에 맞게 설계되었습니다. 다양한 분류 요구 사항과 생산 용량 요구를 충족하기 위해 여러 테스트 스테이션, 공급 방식 및 하역 구성을 지원합니다.

상표 :
HYRNUS
품목 번호 :
HY-TS936P
주문량(최소 주문 수량) :
1 Set
보증 :
One-Year Warranty and Lifetime Maintenance
지불 :
T/T
리드 타임 :
7-35 Days
제품 원산지 :
China

지금 문의하세요

대형 패키지용 반도체 테스트 핸들러

제품 개요

HY-TS936P 터렛 테스트 핸들러 이 시스템은 다기능 테스트 및 분류 애플리케이션을 위해 설계되었습니다. 다양한 테스트 스테이션과 유연한 공급 방식 조합은 물론, 다양한 분류 및 용량 요구 사항을 충족하는 여러 언로딩 구성을 지원합니다. 또한 TO220/263/247, TO251, TOLL6R, LFPAK, PPAK 8×8, XJ836 및 기타 직선형 클램프형 패키지를 포함한 더 큰 크기의 패키지도 처리할 수 있습니다.

아니요.	장점 설명
1	마크 검사 비전(2D 마킹 검사): 누락된 마크, 이중 마크, 끊어진 선, 추가 선, 성형 영역을 벗어난 마킹 등을 감지합니다.
2	3D5S 검사: 제품의 치수와 무결성을 측정하고, 리드 길이, 스탠드오프 높이, 리드 기울기, 리드 너비 및 리드 피치를 검사합니다.
3	테이프 포켓 내부 검사(In-Pocket Vision): 테이프 포켓 내부의 포장 손상, 오염, 균열 등의 결함(육안으로 확인 가능한 결함)을 감지합니다.
4	제품 이송: 메인 터릿에는 36개의 진공 집게 헤드가 장착되어 있으며, 서브 터릿에는 20개의 클램프형 핸들러가 장착되어 있습니다.
5	픽 헤드 기능: 차폐 기능 및 자동 높이 보정 기능.
6	테스터 호환성: 다양한 브랜드의 테스터를 지원합니다. 소프트웨어는 자체 개발되었습니다.
7	작동 및 데이터 입력을 위해 푸시 버튼 스위치와 표준 키보드를 사용하며, 워크스테이션 인터록 기능이 있습니다.
8	방향 조정 터렛: 재질 방향에 따라 제품을 자동으로 정렬합니다.
9	테스트 사이트 수: 최대 8개의 스프링 장착형 테스트 사이트를 지원하여 높은 테스트 정확도를 보장합니다.
10	패키지 성능: TO220의 경우, 드라이 런 UPH ≥ 11K (테스트 없이 또는 테스트 + 마킹 시간 ≤ 120ms).

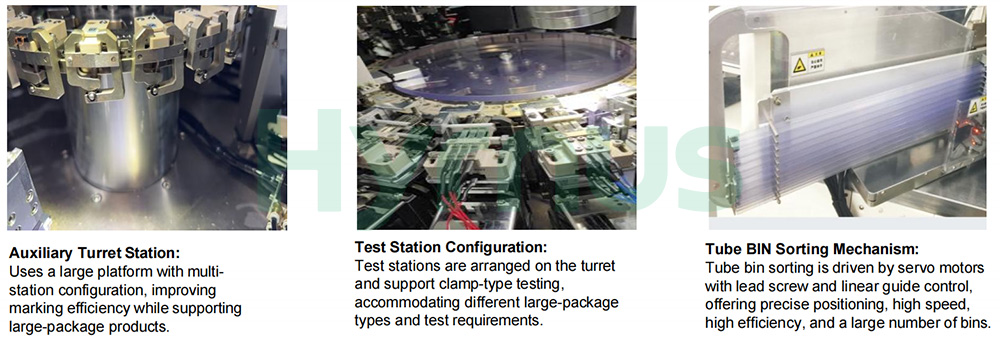

test handler semiconductor

기술적 매개변수

매개변수	사양
적합한 구성 요소	TO220/263/247, TO251, TOLL6R, LFPAK, PPAK8×8 등 모든 직각 클램프 테스트 제품
UPH	최대 11K (테스트 시간 30ms 미만)
시험소	8개 스테이션 테스트를 지원합니다.
연락처 유형	클램프 테스트
분류	튜브 10개
온로드	그릇/튜브
짐을 내리다	테이프 아웃 / 튜브 아웃
누르는 모드	서보 모터+캠 / 수입산 리니어 모터 / 국산 리니어 모터
힘 제어 정확도	힘 제어는 ±10%(≥10N) / ±5%(2-10N)의 정확도를 제공하며, 적응형 보정을 지원합니다.
안정	MTBA>60분, MTTA<3분, MTBF>168시간
압력	0.4-0.7MPa, 진공 >65KPa
전원 공급 장치	AC220V / 380V 50/60Hz
마킹 매개변수	10W 레이저 제작기:
	HYCW10Y-S 최소 글꼴 높이: 0.3mm; 선 굵기: 0.045mm~0.06mm
	HYCW10Y-H 최소 글꼴 높이: 0.2mm; 선 굵기: 0.02mm~0.03mm
이미지 매개변수	카메라 및 해상도: 1.6메가픽셀 CCD 카메라, 해상도: H1440*V1080픽셀, 정확도: ≤0.015mm/픽셀, 주기 시간: <50ms
버스 프로그램	높은 정밀도, 빠른 속도, 모든 서보 파라미터 설정에 대한 개방형 접근을 통해 장비 디버깅 및 다양한 MTBA 원시 데이터 기록 모니터링이 용이합니다. 장비 작동 로그, 알람 코드 및 정보는 데이터 검색을 위해 영구적으로 저장됩니다.
치수	225112051900(mm)
워크스테이션	36개 워크스테이션(주) + 20개 워크스테이션(보조)
중요 구성 요소	수입 DDR

제품 구조 및 작동 원리

총 18~24개의 모듈 스테이션을 갖추고 있어 시장 요구에 따라 어떤 구성으로든 변경할 수 있습니다. HY 자동 고속 테스트 분류기 특징:

아니요.	목	설명
1	시간당 최대 45,000~50,000대	1.포탑 설계가 채택되었습니다.
		2.Keens PLC + PC 시스템 사용
		3. 서보 모터 시스템은 널리 사용됩니다.
		4.업계 최고 수준의 광학 시스템을 탑재했습니다.
2	높은 유연성	1.다양한 공급 시스템을 지원합니다.
		2.손쉬운 디버깅 및 유지보수를 위한 모듈식 시스템을 갖추고 있습니다.
		3.전체 기기를 360도 전방위로 살펴볼 수 있는 듀얼 디스플레이를 탑재하여 손쉬운 디버깅 및 유지보수가 가능합니다.
3	상징적인 다국어 사용자 인터페이스	윈도우 7 운영 체제
4	설계	표준화된 디자인

Turret Sorter Structure

워크플로우

작동 원리도: 진동판 공급부터 전체 공정 사이클 완료까지의 구성 요소, 기계 작동 원리, 흡입 노즐 회전을 위한 DDR 모터(사이클당 50ms), PLC 제어 서보 모터, 솔레노이드 밸브, 실린더, 인덕터, 일련의 작업 스테이션 및 감지 동작과 관련된 구성 요소 완료. 다음 그림 참조.:

IC handler workflow

강력한 소프트웨어 기능

사물인터넷(IoT) 기술을 기반으로, 당사는 현장의 방대한 공정 및 환경 데이터를 통합 플랫폼에 통합하는 업계 최고의 소프트웨어 솔루션을 개발했습니다. 혁신적인 알고리즘 모델을 통해 당사 시스템은 생산 효율성, 품질 관리 및 장비 예측 유지보수를 향상시킵니다. 이러한 모델은 현장 테스트 및 검증을 거쳐 생산량 증대, 가동 중단 시간 및 결함 관련 손실 최소화에 효과적인 것으로 입증되었습니다.

Turret sorter software
