상표 :
HYRNUS품목 번호 :
HY-HW300주문량(최소 주문 수량) :
1 Set보증 :
One-Year Warranty and Lifetime Maintenance지불 :
T/T리드 타임 :
7-35 Days제품 원산지 :

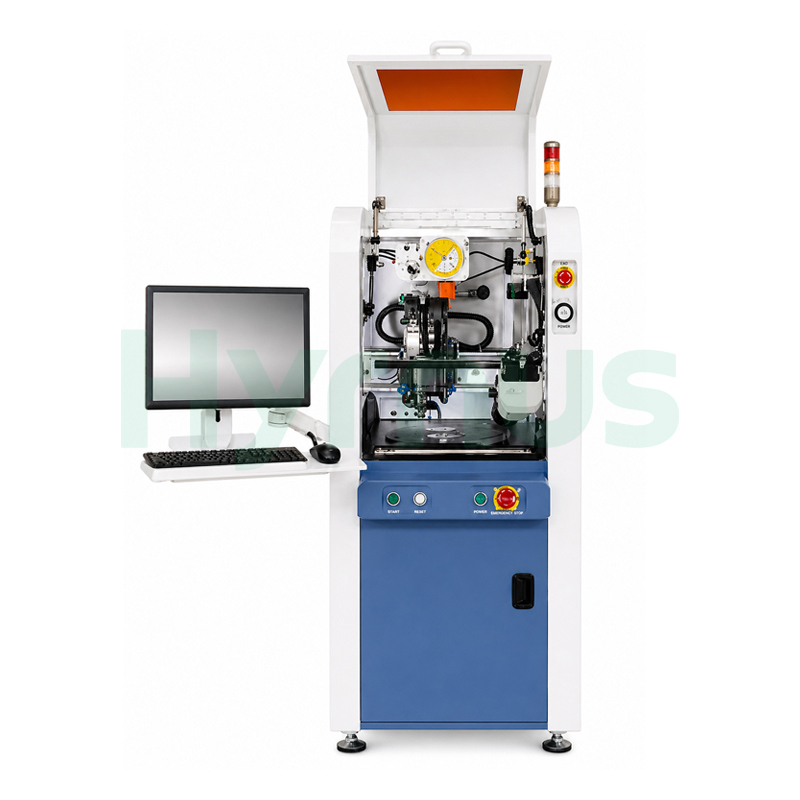

China전자동 중량 와이어 본더 전력 모듈 와이어 본딩 장비
제품 소개
HY-HW300 전자동헤비 와이어 본더 이 장비는 특수 전자 부품 생산 시 칩 내부 핀 연결 공정을 위해 특별히 설계되었으며, 전자 부품 제조의 핵심 장비 중 하나로 인정받고 있습니다. 주로 신에너지 자동차 및 전기 자전거용 전력 모듈, 풍력 발전 및 변환 모듈, 태양광 발전, 변환 및 저장 모듈, 리튬 배터리 전력 시스템, 철도 운송 시스템, 의료 및 항공 전원 공급 모듈, 자동차 부품, 변환기 및 기타 관련 응용 분야에 사용됩니다.
장비 성능
| 아니요. | 특징 |
| 1 | 접합 변형을 실시간으로 자동 모니터링하여 용접 상태에 대한 직접적인 피드백 제어를 제공합니다. |
| 2 | 실시간 초음파 에너지 모니터링을 통해 용접 에너지 피드백 제어를 제공합니다. |
| 3 | 일정한 길이와 높이의 루프 제어 기능을 지원합니다. |
| 4 | 비파괴 인장 시험 기능을 지원합니다. |
| 5 | 앞뒤 절단 날을 쉽게 교체할 수 있습니다. |
| 6 | 능동 절삭 모드를 지원하여 절삭 깊이를 안정적이고 정밀하게 제어할 수 있습니다. |
| 7 | 보이스 코일 와이어 클램프를 지원합니다. |
| 8 | 자동 힘 보정 기능을 지원합니다. |
| 9 | 고화질 본드 헤드 유지보수 이미지 보조 도구 |
기술 사양
| 아니요. | 매개변수 | 사양 |
| 1. | 접합 정확도 | ±5 μm @ 3σ |
| 2. | 결합력 | 50~1500g |
| 3. | 결합 영역 | X축: 305mm, Y축: 457mm, ±220° 회전 |
| 4. | 모세관 길이 | 2.5인치, 2인치 |
| 5. | Z 이동 범위 | 50mm, 0.1μm 해상도 |
| 6. | 전선 종류 | 알루미늄선(100~500μm), 구리선(100~300μm) |
| 7. | 초음파 변환기 | 주파수: 60kHz; 출력: 0~60W, 단계별로 조절 가능한 유연한 적용 기능 |
| 8. | 결합 속도 | ≥ 1.2 와이어/초 |
| 9. | 루프 제어 | 완전 프로그래밍 가능 |
| 10. | 운영 체제 | 윈도우 10 |
| 11. | 충치 깊이 범위 | 최대 35mm |
| 12. | 장비 순중량 | 약 1200kg |
이용약관
| No | 목 | 요구 사항 |
| 1. | 설치 공간(가로×세로×높이) | ≤1000 × 1500 × 1700 mm (모니터 공간 제외) |
| 2. | 장비 무게 | 약 1200kg |
| 3. | 주변 온도 | 정상 실내 온도(20°C ~ 26°C)에서 작동하십시오. 고온에서 작동할 경우 장비 수명에 영향을 미칠 수 있습니다. |
| 4. | 압축 공기 필요량 | 0.4~0.8 MPa, 유량 >150 L/min (건식 처리, 분진 제거, 유수 분리) |
| 잔류 오일 함량: 0.01 ppm; 여과: 입자 크기 >0.01 μm; 최저 이슬점 온도: -20°C | ||
| 5. | 주변 습도 | 상대 습도 60% 이하 |
| 6. | 주변 진동 | 진동은 장비의 정확도에 영향을 미칠 수 있으므로 진동 발생원으로부터 멀리하십시오. |
| 7. | 접지 | 적절하게 접지되어야 합니다. 접지 사양에 대해서는 지역 규정을 준수하십시오. |
| 8. | 기타 | - 전원 공급 장치가 기계 근처에 있는지 확인하십시오. |
| - 현장 설치 후 수평계를 이용한 정밀 수평 조정이 필요합니다. | ||
| - 소음, 진동, 고온 또는 기름 오염이 심한 장소에서는 기계를 사용하지 마십시오. | ||
| - 냉각 팬, 통풍구 또는 오일 오염원 근처에 기계를 설치하지 마십시오. | ||
| 9. | 전압 | 교류 220V ± 10% |
| 10. | 빈도 | 50/60Hz |
| 11. | 접지 | 접지해야 합니다 |
| 12. | 힘 | 1000와트 이상 |
| 13. | 인터페이스 사양 | 10A, 단상 3선식 |
제품 상세 정보
HY-WB250M /HY-WB250PM 볼 웨지 본딩 머신 이 제품은 하이브리드 회로, COB 모듈, MCM, MEMS, RF, 광전자, 마이크로파 및 자동차 전자 장치의 내부 배선 연결을 위해 설계되었습니다. 200mm 이하의 제품을 지원하고, 다양한 캐비티 깊이에 맞춰 사용할 수 있으며, 안정적인 초음파 출력을 제공하여 신뢰할 수 있는 접합 성능을 보장합니다.
HY-BW830 W아이르 본더알루미늄 와이어 본딩 시스템은 전력 모듈 조립용으로 설계되었으며, 주로 배터리와 버스바 사이의 리드 연결에 사용되고 125~500μm 직경의 알루미늄 와이어를 지원합니다.
HY-HW3741A 자동 초음파 중금속 알루미늄 검사기 와이어 웨지 본더 이 제품은 회전식 접착 헤드, 자동 디지털 주파수 추적, 정밀 압력 제어, 고급 이미지 인식 및 폐루프 동작 제어 기능을 갖추고 있습니다.
HY-HW3850 자동 초음파 고강도 알루미늄 와이어 웨지 본더 이 장비는 TO-220, TO-247, TO-252, TO-251 및 TO-263과 같은 전력 반도체 패키지의 고효율 와이어 본딩을 위해 설계되었습니다. 듀얼 본딩 헤드, PR 시각적 위치 지정 및 자동 로딩/언로딩 기능을 갖추고 있으며, 125~500μm 직경의 알루미늄 와이어를 지원하여 대량 생산에 필요한 정확하고 안정적이며 일관된 본딩을 제공합니다.
HY-HW3200 초음파 고강도 알루미늄 와이어 웨지 본더 이 장비는 MOSFET, 고출력 트랜지스터, 다이오드, 사이리스터 및 전력 모듈과 같은 전력 반도체 소자의 내부 와이어 본딩을 위해 설계되었습니다. 정밀한 동작 제어, 조정 가능한 본딩 파라미터, 안정적인 초음파 출력, 그리고 1~6개의 본딩 포인트 지원을 통해 안정적인 본딩 품질과 효율적인 작동을 보장합니다.
HY-WB300 와이어 본딩기는 SOT, SOP, MEMS, DFN, QFN, SiP 등 다양한 패키지 형태를 지원하는 첨단 반도체 패키징용 고정밀 전자동 와이어 본딩 시스템으로, 금, 구리, 은, 팔라듐 도금 구리, 합금 와이어 등 다양한 종류의 와이어와 호환됩니다.
HY-WB200 와이어 본더는 SOT, SOP, MEMS, DFN, QFN, SiP 및 다양한 패키지 형태를 지원하는 고정밀 자동 와이어 본딩 시스템으로, 금, 구리, 은 및 합금 와이어와 호환됩니다.
HY-RW4000 정밀 반도체 와이어 재접합 장비PCB(인쇄회로기판) 제조업체를 위해 특별히 설계된 특수 기계입니다. 재결합 회로기판.
