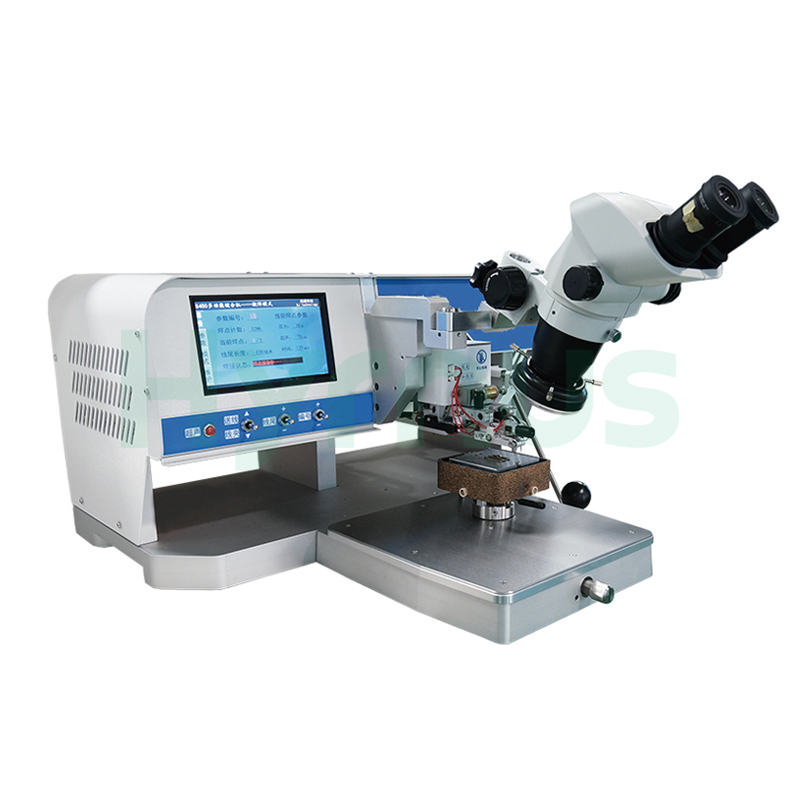

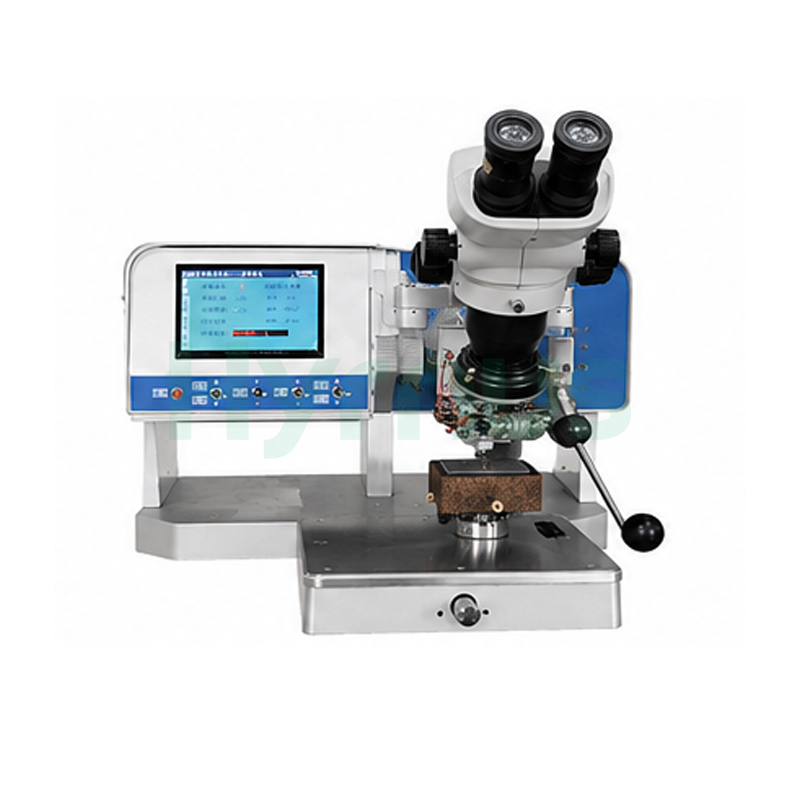

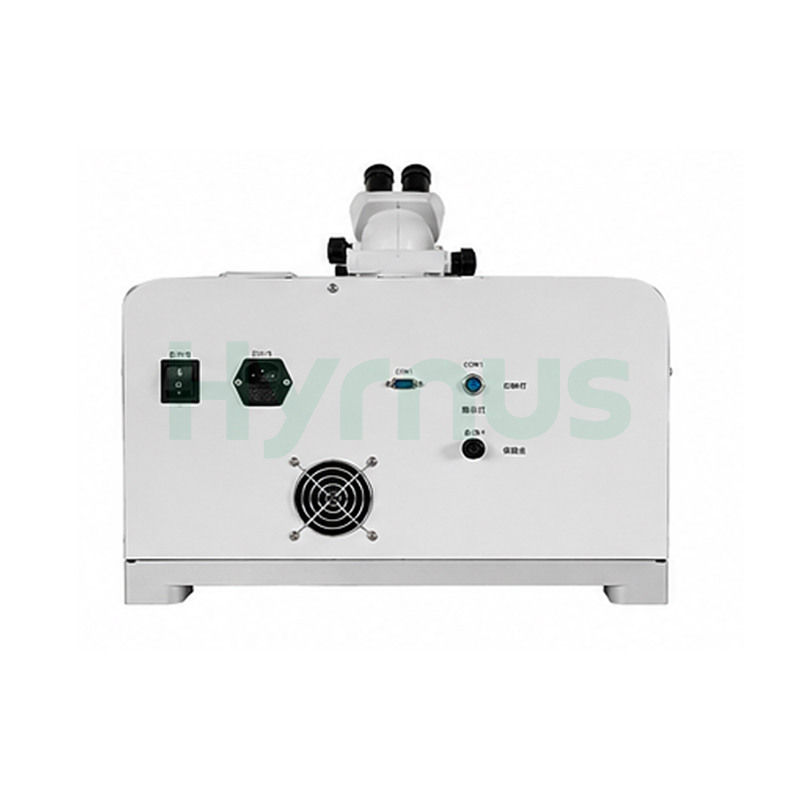

HY-WB150M 금 리본 본딩기이 제품은 하이브리드 회로, COB 모듈, MCM, MEMS, RF, 마이크로파, 광전자 및 자동차 전자 장치의 내부 칩-핀 상호 연결을 위해 설계되었습니다. 200mm 이하의 제품을 지원하며 안정적인 초음파 출력을 제공하여 신뢰할 수 있고 일관된 접합을 보장합니다.
상표 :
HYRNUS품목 번호 :
HY-WB150M주문량(최소 주문 수량) :
1 Set보증 :
One-Year Warranty and Lifetime Maintenance지불 :
T/T리드 타임 :
7-35 Days제품 원산지 :
China금 리본 본딩기 반도체 웨지 와이어 본더
제품 소개
HY-WB150M금리본 본딩기 이 제품은 특수 전자 부품 패키징 내 칩-핀 간 내부 연결을 위해 설계되었습니다. 하이브리드 회로, COB 모듈, MCM, MEMS 장치, RF 및 마이크로파 모듈, 광전자 장치, 군용 전자 장치 및 자동차 전자 모듈에 적합합니다.
이 장비는 200mm 이하의 크기를 가진 장치를 지원합니다. 다양한 길이의 본딩 툴을 교체하여 12mm에서 15mm 또는 21mm까지의 캐비티 깊이에 대응할 수 있습니다. 또한 제로 테일 스터드 범핑을 지원하고 안정적인 초음파 에너지 출력과 통합 전기 제어 시스템을 갖추고 있어 안정적인 작동과 일관된 본딩 품질을 보장합니다.
응용 프로그램
특징
| 아니요. | 특징 |
| 1 | 중국어 터치스크린 인터페이스를 활용한 고급 프로세스 학습 |
| 2 | 다양한 캐비티 깊이(12mm~15mm)를 가진 장치에 적용 가능/21mm) 길이가 다른 모세관 모델을 교체함으로써 |
| 3 | 와이어 테일 범핑(스터드 범핑) 기능이 전혀 없습니다. |
| 4 | 안정적인 초음파 출력을 위한 DSP 위상 동기화 제어 |
| 5 | 탁월한 미세 와이어 본딩 제어 및 연질 기판 적응성 |
주요 기술 사양
| NO | 부분 | 매개변수 | 사양 | 기타 매개변수 | |
| 1. | 본드 헤드 | Z 여행 | 18mm | 스풀 크기 | 1/2인치 |
| 2. | XY 범위 | X축: 15mm, Y축: 15mm | |||
| 3. | 리프트 테이블 | Z 여행 | 0~18mm | 히터 온도 | 실온 ~ 200°C |
| 4. | XY 범위 | 250mm × 270mm | 운영 메뉴 | 7인치 TFT 터치스크린, 중국어 메뉴 | |
| 5. | 초음파 출력 | 디지털 제어, 1000배 세분화 | 전원 공급 장치 | 220V ± 10% @ 50/60Hz, ≤500W | |
| 6. | 결합력 | 1~250g | 설치 공간(가로×세로×높이) | ≤620 × 640 × 450 mm | |
| 7. | 전선 종류 | 금색 리본 50×12.5 ~ 300×25.4 μm | 무게 | 총중량: 약 70kg; 순중량: 약 45kg | |
| 8. | 표준 구성 | 본체, 1/2인치 스풀, LED 조명, 입체 현미경, 작업 고정 장치, 90° 와이어 공급 장치 | |||
이용약관
| No | 목 | 요구 사항 |
| 1. | 매개변수 | 사양 |
| 2. | 주변 온도 (실내 온도) | 15°C ~ 30°C |
| 3. | 주변 상대 습도 | 30% ~ 60% (결로 없음) |
| 4. | 진동 | 진동은 장비의 정확도에 영향을 미칠 수 있으므로 진동 발생원으로부터 멀리하십시오. |
| 5. | 전력 요구 사항 | 1. 전압: 220V ± 10% 2. 소비전력: 500W 이하 3. 주파수: 50/60Hz |
| 6. | 접지 | 적절하게 접지되어야 합니다. 접지 사양에 대해서는 지역 규정을 준수하십시오. |
| 7. | 전압 | 220V ± 10% |
| 8. | 빈도 | 50/60Hz |
| 9. | 접지 | 접지해야 합니다 |
| 10. | 힘 | ≤ 500W |
| 11. | 인터페이스 사양 | 5A, 단상 3선식 |
