광통신용 고속 공융 접합기
제품 소개
HY-OE3200 공융 접합기는 전력 소자, LED, LD, PD/TIA 등의 광통신 부품의 공융 접합을 위해 설계되었으며, 완전 자동 배치 기능을 통해 다양한 칩/소자 형식을 지원합니다.광통신, 전력 소자 및 LED 패키징 분야에서 배치 정확도와 생산 효율성은 소자 성능과 제조 비용을 직접적으로 결정합니다.

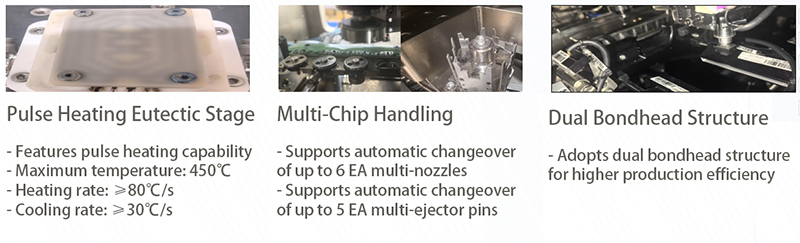

주요 기술적 특징
업계 최초의 이중 갠트리 구조를 특징으로 하는 이 장비는 탁월한 배치 효율을 제공합니다. 최대 450℃의 온도와 보호 가스 분위기를 제공하는 밀폐형 트랙 설계로 뛰어난 공융 접합 결과를 보장합니다.
응용 시나리오
분말용 고정밀 공융 결합er 장치, LEDs, 그리고 COC/COS, LD, TIA, PD 등과 같은 광통신 구성 요소.
기술 사양
| 목 | 사양 |
| 이름 | 광통신용 고속 공융 접합기 |
| 모델 | HY-OE3200 |
| 배치 정확도 | X/Y 위치 정밀도: ±1.5 μm @ 3σ (교정 다이) |
| CPH (±1.5 μm) | 500 (표준 금형, 가열 시간 = 7초) |
| 다이 사이즈 | 0.2~3mm |
| 기질 유형 | 단일 기판, 크기 0.5~20mm |
| 본드 포스 | 10~1000 gf |
| 지원되는 다이 공급 방식 | 와플팩, 젤팩, 웨이퍼 확장 링, 트레이 |

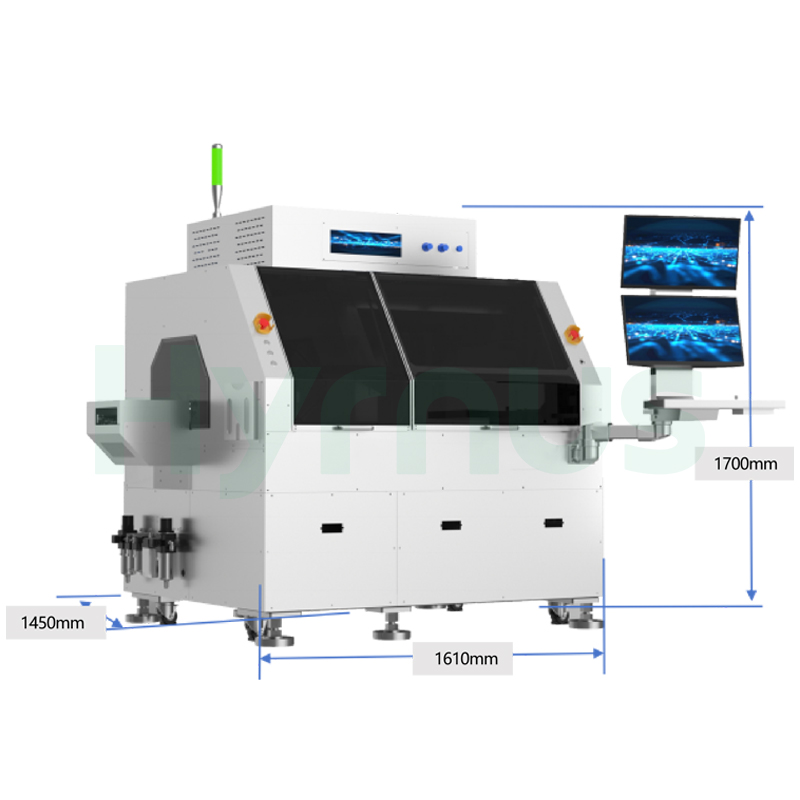

| 장비 크기 | 2200 × 1450 × 1750 mm (적재/하역 모듈 포함) |
| 장비 무게 | 2300kg |
| 운영 환경 | 23 ± 3°C / 습도 40%–60% |
