시스템 인 패키지용 멀티칩 다이 접착기 자동 다이 본더

제품 소개

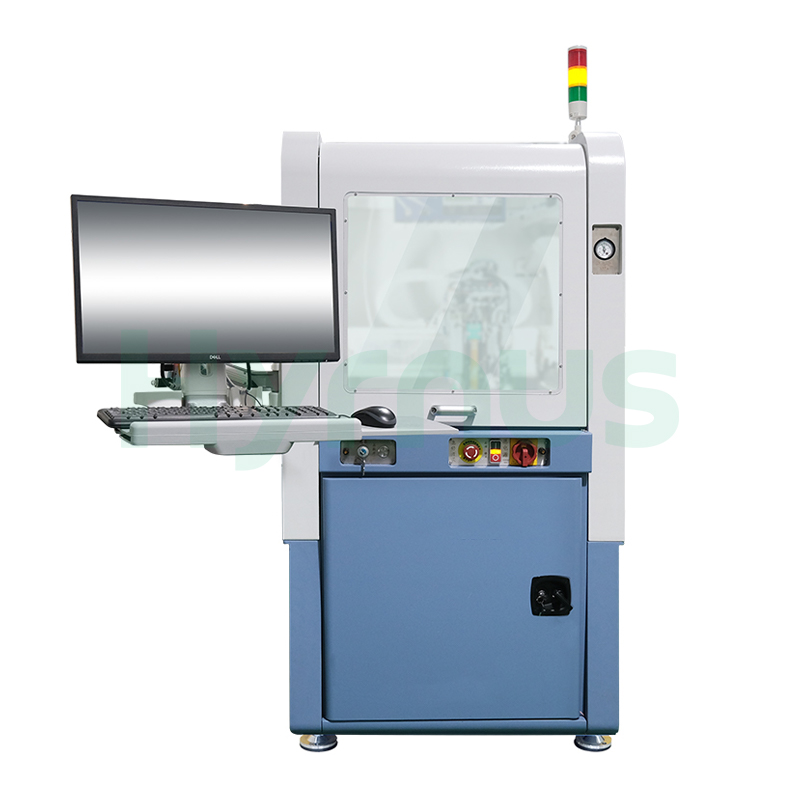

HY-DA300멀티칩 다이 어태치 머신본 장비는 전자 부품 패키징의 멀티칩 배치 공정을 위해 설계되었습니다. 갠트리 듀얼 드라이브 플랫폼을 채택하여 높은 배치 정확도와 안정적인 작동을 보장하며, 시스템 인 패키지(SIP) 조립을 위한 완전 자동 멀티칩 배치를 지원합니다. 상하 비전 포지셔닝, 최대 ±2g의 고정밀 힘 제어, 그리고 최대 ±1μm의 정확도를 갖춘 인라인 기계식 높이 측정 기능을 탑재하고 있습니다. 빠른 수평 노즐 교환기, 옵션 사양인 12노즐 회전 디스크, 컨베이어 라인 작동, 그리고 SECS/GEM 데이터 수집 지원을 통해 하이브리드 회로, COB, MCM, MEMS, RF 및 광전자 모듈에 적합합니다.

장비 성능

기술 사양

아니요.	매개변수	사양
1.	위치 정확도	±3 μm @ 3σ
2.	각도 정확도	±0.15° @ 3σ
3.	높이 측정 정확도	±1 μm
4.	칩 크기	최소 크기: 0.2mm × 0.2mm, 최대 크기: 15mm × 15mm
5.	와플 트레이/자석 드럼 트레이 크기	2인치, 4인치
6.	와플 트레이/자석 드럼 트레이 수량	2인치 22개 + 4인치 2개, 즉 2인치 30개
7.	노즐 개수	12
8.	여행 범위	X축 386mm, Y축 716mm, Z축 50mm
9.	최대 수심	15mm
10.	충치 깊이 범위	최대 15mm
11.	키 측정 방법	연락처 유형
12.	결합력	15~500g
13.	힘 제어 정확도	±2g
14.	UPH	1200
15.	운영 체제	윈도우
16.	입력 전압	220V ± 10% @ 50/60Hz
17.	정격 출력	1kW
18.	설치 공간(가로×세로×높이)	970mm × 1570mm × 2040mm
19.	압축 공기 필요량	0.4~0.6 MPa
20.	진공 라인 압력	-85kPa 이하
21.	장비 순중량	1.3톤



이용약관

No	목	요구 사항
1.	설치 공간(가로×세로×높이)	970mm × 1570mm × 2040mm (모니터 공간 제외)
2.	장비 무게	1300kg
3.	주변 온도	정상 실내 온도(20°C ~ 24°C)에서 작동하십시오. 고온에서 작동할 경우 장비 수명에 영향을 미칠 수 있습니다.
4.	압축 공기 필요량	압력 0.4~0.6 MPa, 유량 >150 L/min (건식 처리, 분진 제거, 유수 분리, 압력 조절); 에어 호스 외경: 10 mm
5.	진공 라인 압력	-85kPa 이하
6.	주변 습도	<상대 습도 60%
7.	주변 진동	진동은 장비의 정확도에 영향을 미칠 수 있으므로 진동 발생원으로부터 멀리하십시오.
8.	접지	적절하게 접지되어야 합니다. 접지 사양에 대해서는 지역 규정을 준수하십시오.
9.	기타	- 전원 공급 장치가 기계 근처에 있는지 확인하십시오.
		- 현장 설치 후 수평계를 이용한 정밀 수평 조정이 필요합니다.
		- 소음, 진동, 고온 또는 기름 오염이 심한 장소에서는 기계를 사용하지 마십시오.
		- 냉각 팬, 통풍구 또는 오일 오염원 근처에 기계를 설치하지 마십시오.
10.	전압	교류 220V ± 10%
11.	빈도	50/60Hz
12.	접지	접지해야 합니다
13.	힘	1000와트 이상
14.	인터페이스 사양	10A, 단상 3선식
