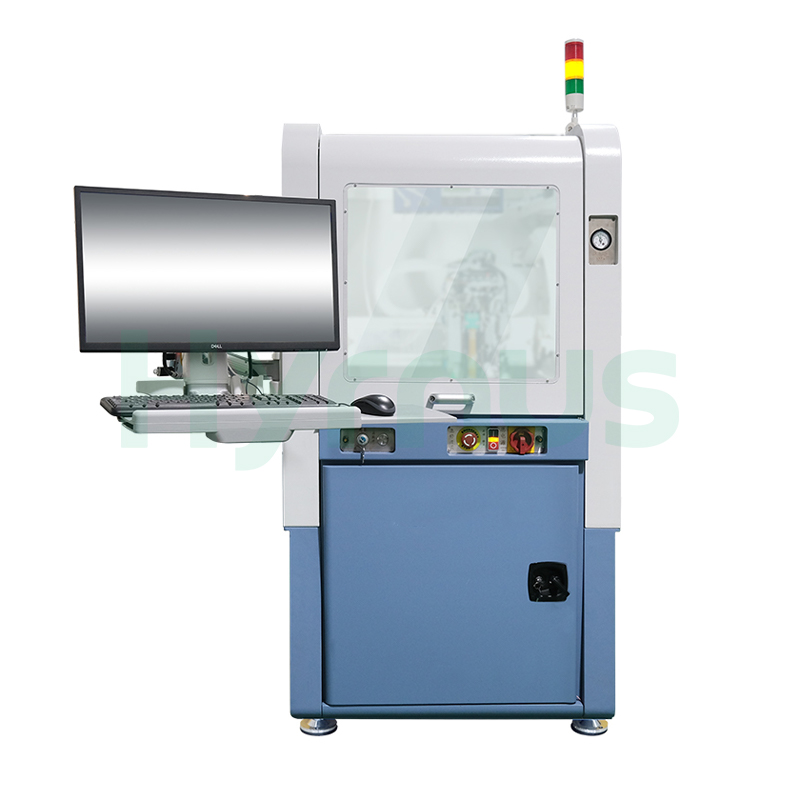

HY-PB300 완전 자동 에폭시 다이 본더 이 장비는 멀티칩 패키징 애플리케이션용으로 설계되었습니다. 정밀 분배, 다이 배치, 상하 비전 위치 지정, 유연한 PR 인식 및 정확한 힘 제어를 통합하여 하이브리드 회로, COB, MCM, MEMS, RF 및 광전자 모듈의 안정적이고 효율적인 조립을 제공합니다.
상표 :
HYRNUS품목 번호 :
HY-PB300주문량(최소 주문 수량) :
1 Set보증 :
One-Year Warranty and Lifetime Maintenance지불 :
T/T리드 타임 :
7-35 Days제품 원산지 :
China자동 심공형 멀티칩 에폭시 다이 본더
제품 소개
HY-PB300완전 자동 에폭시 다이 본더이 장비는 전자 부품 패키징에서 멀티칩 완전 자동 배치 공정을 위해 특별히 설계되었으며 전자 부품 제조에 있어 핵심 장비로 인정받고 있습니다. 주로 하이브리드 회로, COB(칩온보드) 모듈, MCM(멀티칩 모듈), MEMS 장치, RF 장치/모듈, 광전자 부품, 마이크로파 장치, 군용 부품, 고급 광전자 장치 및 자동차 전자 모듈 조립에 사용됩니다.
장비 성능
| 아니요. | 특징 |
| 1 | 유연한 멀티레퍼런스 다이 본딩을 지원합니다. |
| 2 | 고정밀 힘 제어, 정확도 ±2g |
| 3 | 중간 단계 지원 고정밀 위치 지정 기능(선택 사항) |
| 4 | 상하 시야 고정밀 위치 지정 기능 |
| 5 | 컨베이어 라인 작동, 작업대 모드 선택 가능 |
| 6 | 빠르고 정확한 수평 회전 인덱싱 헤드 |
| 7 | 유연한 프로세스 흐름을 지원하며, 프로세스 단계의 자유로운 조합을 지원하고, 개별 단계 비활성화를 허용합니다. |
| 8 | 통합형 인라인 접촉 높이 측정 기능으로, 분사 바늘 높이 측정을 지원합니다. |
| 9 | 다양한 기본 분사 패턴을 제공하며, 사용자 지정 분사 패턴 및 패턴 오버레이(선택 사항)도 지원합니다. |
| 10 | 다양한 PR 인식 방법(템플릿 매칭, 에지 위치 지정, 참조 패턴 위치 지정, 기하학적 중심 위치 지정 등) |
기술 사양
| 아니요. | 매개변수 | 사양 |
| 1. | 위치 정확도 | ±3 μm @ 3σ |
| 2. | 각도 정확도 | ±0.15° @ 3σ |
| 3. | 거리 측정 정확도 | ±1 μm |
| 4. | 칩 크기 | 최소 크기: 0.2mm × 0.2mm, 최대 크기: 15mm × 15mm |
| 5. | 와플 트레이/접시 크기 | 2인치, 4인치와 호환 가능 |
| 6. | 와플 트레이/접시 수량 | 2인치 단위 30개, 또는 2인치 단위 22개 + 4인치 단위 20개 |
| 7. | 최대 충치 깊이 | 15mm |
| 8. | 노즐 개수 | 12 (키 측정 포함) |
| 9. | 여행 범위 | X축 386mm, Y축 716mm, Z축 50mm |
| 10. | 분배 밸브 | 우웨이 정밀 전자 제어 밸브 SUPER-ZCMIII |
| 11. | 입력 전압 | 220V ± 10% @ 50/60Hz |
| 12. | 정격 출력 | 1kW |
| 13. | 설치 공간(가로×세로×높이) | 970mm × 1570mm × 2040mm |
| 14. | 교정 범위 | 최대 15mm |
| 15. | 키 측정 방법 | 연락처 유형 |
| 16. | 접착제 종류 | 에폭시 |
| 17. | 주사기 크기 | 3cc, 5cc, 10cc |
| 18. | 최소 투약 바늘 직경 | 직경 0.25mm |
| 19. | 결합력 | 15~500g |
| 20. | 힘 제어 정확도 | ±2g |
| 21. | UPH | 1200 (픽앤플레이스 방식만 해당) |
| 22. | 운영 체제 | 윈도우 |
| 23. | 압축 공기 필요량 | 0.4~0.6 MPa |
| 24. | 진공 라인 압력 | -85kPa 이하 |
이용약관
| No | 목 | 요구 사항 |
| 1. | 설치 공간(가로×세로×높이) | 970mm × 1570mm × 2040mm (모니터 공간 제외) |
| 2. | 장비 무게 | 1600kg |
| 3. | 주변 온도 | 정상 실내 온도(20°C ~ 24°C)에서 작동하십시오. 고온에서 작동할 경우 장비 수명에 영향을 미칠 수 있습니다. |
| 4. | 압축 공기 필요량 | 압력 0.4~0.6 MPa, 유량 >150 L/min (건식 처리, 분진 제거, 유수 분리, 압력 조절); 에어 호스 외경: 10 mm |
| 5. | 진공 라인 압력 | -85kPa 이하 |
| 6. | 주변 습도 | <상대 습도 60% |
| 7. | 주변 진동 | 진동은 장비의 정확도에 영향을 미칠 수 있으므로 진동 발생원으로부터 멀리하십시오. |
| 8. | 접지 | 적절하게 접지되어야 합니다. 접지 사양에 대해서는 지역 규정을 준수하십시오. |
| 9. | 기타 | - 전원 공급 장치가 기계 근처에 있는지 확인하십시오. |
| - 현장 설치 후 수평계를 이용한 정밀 수평 조정이 필요합니다. | ||
| - 소음, 진동, 고온 또는 기름 오염이 심한 장소에서는 기계를 사용하지 마십시오. | ||
| - 냉각 팬, 통풍구 또는 오일 오염원 근처에 기계를 설치하지 마십시오. | ||
| 10. | 전압 | 교류 220V ± 10% |
| 11. | 빈도 | 50/60Hz |
| 12. | 접지 | 접지해야 합니다 |
| 13. | 힘 | 1000와트 이상 |
| 14. | 인터페이스 사양 | 10A, 단상 3선식 |
