반도체 감광 시리즈 부품 터릿 테스트 핸들러

HY-TS936L 터렛 테스트 핸들러 이 장비는 빛에 민감한 직렬 부품의 테스트, 육안 검사 및 테이핑에 사용됩니다.

상표 :
HYRNUS
품목 번호 :
HY-TS936L
주문량(최소 주문 수량) :
1 Set
보증 :
One-Year Warranty and Lifetime Maintenance
지불 :
T/T
리드 타임 :
7-35 Days
제품 원산지 :
China

지금 문의하세요

반도체 감광 시리즈 부품 터릿 테스트 핸들러

제품 개요

HY-TS936L터렛 테스트 핸들러 이 장비는 감광성 시리즈 부품의 테스트, 육안 검사 및 테이핑에 사용됩니다. 고정밀 직접 구동 회전(DDR) 기술을 적용하여 일관된 성능과 높은 시간당 생산량(UPH)을 보장합니다. 광원, 기포 및 그레이 카드 테스트의 세 가지 유형을 통합하여 고객에게 고품질 제품을 제공합니다.

아니요.	장점 설명
1	최대 9개 스테이션의 동시 테스트를 지원하여 테스트 시간이 긴 제품의 시간당 처리량(UPH)을 향상시킵니다.
2	흡입 노즐에는 보호 장치와 자동 높이 보정 기능이 있습니다.
3	자동 공급(진동 디스크 장치 포함): 진동 디스크가 재료를 빠르고 안정적으로 공급합니다.
4	메인 턴테이블: 메인 터릿에는 독립 모터로 구동되는 36개의 픽헤드가 장착되어 있어, 픽헤드의 흡착을 통해 제품을 각 스테이션의 중앙으로 정확하게 이송할 수 있습니다.
5	정렬/회전 장치: 0.005mm의 위치 오차와 0.1도의 방향 정확도로 제품을 정밀하게 위치시키고 회전시킵니다.
6	마킹 디스크 메커니즘: 마킹 디스크는 레이저 마킹, 집진 및 마킹 육안 검사를 수행할 수 있어 마킹 속도를 크게 향상시킵니다.
7	테이핑 구성 요소: 단순 자동 테이핑 기능 외에도 자동 보충 기능이 있습니다.
8	밀봉 후 이미지 검사 기능(선택 사항).

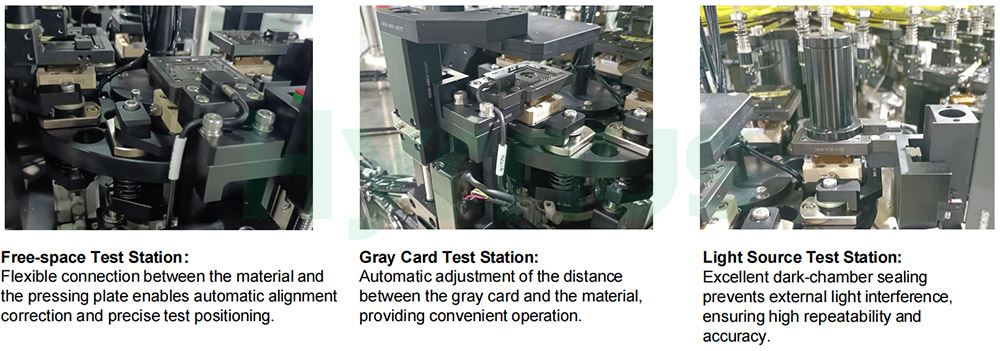

Turret sorting machine

기술적 매개변수

매개변수	사양
적합한 구성 요소	PV 시리즈 구성 요소
UPH	최대 6K (테스트 시간 2초 미만)
시험소	최대 9개의 테스트 사이트(광원 테스트, 그레이 카드 테스트, 자유 공간 테스트 포함)를 지원합니다.
연락처 유형	포고 핀
분류	4+4+1
로딩 중	그릇/튜브
하역	테이프 아웃
누르는 모드	서보 모터+캠 / 수입산 리니어 모터 / 국산 리니어 모터
힘 제어 정확도	힘 제어는 ±10%(≥10N) / ±5%(2-10N)의 정확도를 제공하며, 적응형 보정을 지원합니다.
안정	MTBA>60분, MTTA<3분, MTBF>168시간
압력	0.4-0.7MPa, 진공 >65KPa
전원 공급 장치	AC220V 50/60Hz
마킹 매개변수	10W 레이저 제작기:HYCW10Y-S 최소 글자 높이: 0.3mm, 선 굵기: 0.045mm~0.06mm;HYCW10Y-H 최소 글자 높이: 0.2mm, 선 굵기: 0.02mm~0.03mm
이미지 매개변수	카메라 및 해상도: 1.6메가픽셀 CCD 카메라, 해상도 H1280*V1080픽셀; 정확도: ≤0.013mm/픽셀; 주기 시간: <35ms
버스 프로그램	높은 정밀도, 빠른 속도, 모든 서보 파라미터 설정에 대한 개방형 접근을 통해 장비 디버깅 및 다양한 MTBA 원시 데이터 기록 모니터링이 용이합니다. 장비 작동 로그, 알람 코드 및 정보는 데이터 검색을 위해 영구적으로 저장됩니다.
치수	160016001900(mm)
워크스테이션	36
중요 구성 요소	수입 DDR

제품 구조 및 작동 원리

총 18~24개의 모듈 스테이션을 갖추고 있어 시장 요구에 따라 어떤 구성으로든 변경할 수 있습니다. HY 자동 고속 테스트 분류기 특징:

아니요.	목	설명
1	시간당 최대 45,000~50,000대	1.포탑 설계가 채택되었습니다.
		2.Keens PLC + PC 시스템 사용
		3. 서보 모터 시스템은 널리 사용됩니다.
		4.업계 최고 수준의 광학 시스템을 탑재했습니다.
2	높은 유연성	1.다양한 공급 시스템을 지원합니다.
		2.손쉬운 디버깅 및 유지보수를 위한 모듈식 시스템을 갖추고 있습니다.
		3.전체 기기를 360도 전방위로 살펴볼 수 있는 듀얼 디스플레이를 탑재하여 손쉬운 디버깅 및 유지보수가 가능합니다.
3	상징적인 다국어 사용자 인터페이스	윈도우 7 운영 체제
4	설계	표준화된 디자인

Turret Sorting Machine Structure

워크플로우

작동 원리도: 진동판 공급부터 전체 공정 사이클 완료까지의 구성 요소, 기계 작동 원리 DDR 모터를 이용한 흡입 노즐 회전 구동(사이클당 50ms), PLC 제어 서보 모터, 솔레노이드 밸브, 실린더, 인덕터 등을 포함한 일련의 작업 스테이션과 감지 동작 관련 구성 요소들의 작동을 나타낸 그림입니다.:

light-sensitive series components handler workflow

강력한 소프트웨어 기능

사물인터넷(IoT) 기술을 기반으로, 당사는 현장의 방대한 공정 및 환경 데이터를 통합 플랫폼에 통합하는 업계 최고의 소프트웨어 솔루션을 개발했습니다. 혁신적인 알고리즘 모델을 통해 당사 시스템은 생산 효율성, 품질 관리 및 장비 예측 유지보수를 향상시킵니다. 이러한 모델은 현장 테스트 및 검증을 거쳐 생산량 증대, 가동 중단 시간 및 결함 관련 손실 최소화에 효과적인 것으로 입증되었습니다.

light-sensitive series components handler software

품질 관리 프로세스

Light-sensitive series components test handler quality control

제품 상세 정보

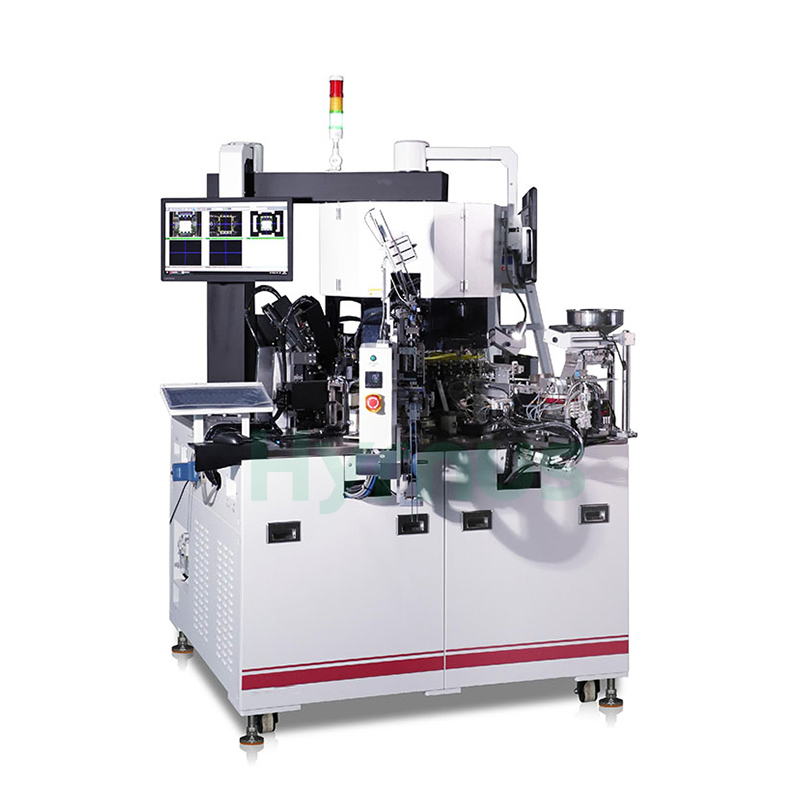

Semiconductor Turret Sorter Handler

자주 묻는 질문

HY-TS936L 터렛 테스트 핸들은 무엇에 사용됩니까?

HY-TS936L 터릿 테스트 핸들러는 반도체 부품, 특히 감광성 및 PV 시리즈 부품의 자동 테스트, 육안 검사, 마킹, 분류 및 테이핑에 사용됩니다.

이 기계는 어떤 종류의 테스트를 수행할 수 있습니까?

이 장비는 광원 테스트, 그레이 카드 테스트, 자유 공간 테스트 등 다양한 테스트 스테이션을 지원할 수 있습니다. 테스트 효율성과 제품 일관성을 향상시키도록 설계되었습니다.

HY-TS936L은 몇 개의 테스트 스테이션을 지원합니까?

HY-TS936L은 최대 9개의 테스트 사이트를 지원하여 특히 테스트 시간이 비교적 긴 제품의 시간당 생산량(UPH)을 향상시키는 데 도움이 됩니다.

이 포탑의 최대 UPH는 테스트 핸들링 성능이 어떻습니까?

테스트 시간이 2초 미만일 경우 최대 시간당 처리량(UPH)은 6,000개에 달할 수 있습니다. 실제 생산량은 제품 종류, 테스트 시간, 공급 안정성 및 분류 요구 사항에 따라 달라집니다.
