초음파 핀 용접기(다양한 형상 단자의 자동 토크 용접 가능)

제품 소개

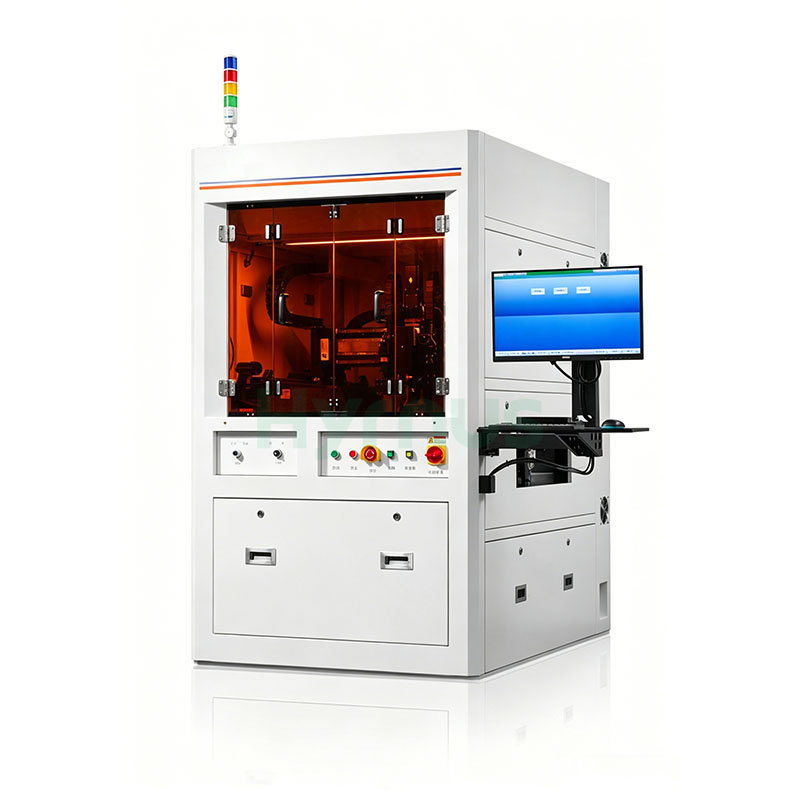

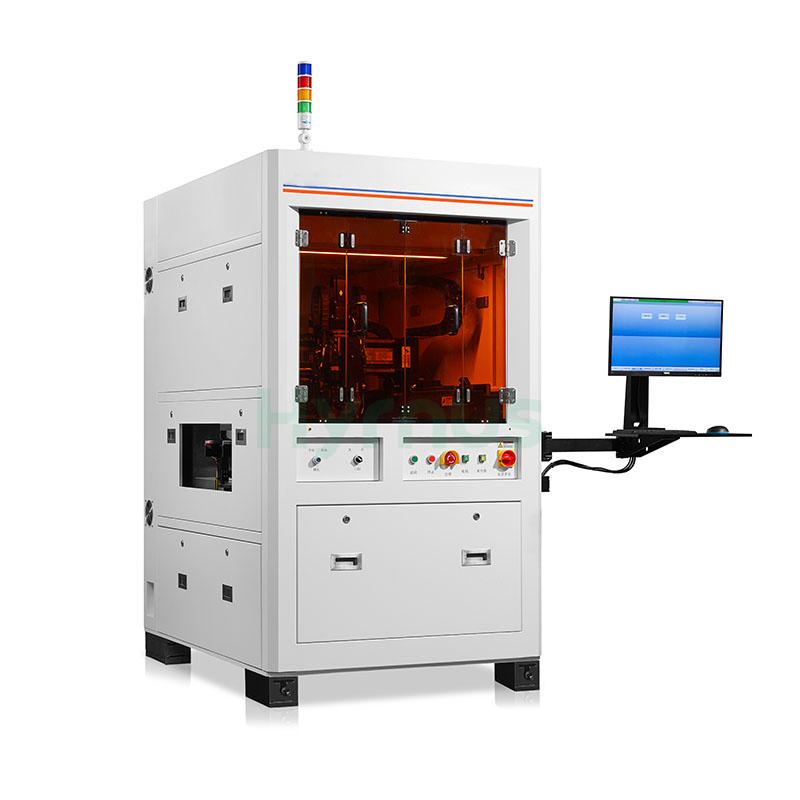

HY-UPB600 자동 초음파 핀 용접기 전문적인 토크 트위스트 용접 기술을 채택하여 모든 유형의 핀 단자에 최적의 용접 솔루션을 제공합니다. 이 장비는 자동 로딩, 위치 지정, 용접 및 공작물 세척 기능을 통합하여 완전 무인 용접 작업을 구현합니다. 35kHz 고출력 초음파 시스템을 탑재하여 일관된 용접 압력과 뛰어난 접합 강도를 제공하며, 커넥터 핀, 신에너지 배선 단자 및 전자 조립 부품 생산에 널리 사용됩니다.

이 제품은 원형 핀, 어안 핀, 사각형 핀 및 다양한 규격의 핀 베이스와 호환되는 여러 가지 맞춤형 용접 모드를 지원합니다. 용접 압력, 에너지 및 시간을 실시간으로 모니터링하여 균일한 제품 품질을 보장하고 대량 생산 시 불량률을 크게 줄입니다.

제품 특징

기술 사양



목	사양
용접 압력	50~500N
압력 정확도	<100N (±5%); >100N (±3%)
단일 지점 용접 사이클	<2.5초
용접 강도(밀어내는 힘)	>30kgf (Φ2mm)
용접 위치 정확도	±0.1mm
재료 교체 시간	≤12초
용접 모드	깊이, 시간, 에너지, 깊이+시간 등
용접 공정	토크 용접
초음파 주파수	35kHz
초음파 출력	1200와트
진폭 조정 범위	50%~100%
X/Y/Z축 스트로크 및 위치 정확도	350*600*80mm, ±0.01mm
용접 대상물	핀(일체형 원형 핀, 어안 핀, 사각 핀, 핀 베이스)
장비 크기 및 무게	1100 x 1720 x 1980mm, 1800kg
