반도체 부품 구리 리드 프레임 생산 라인용 터미널 초음파 용접기

제품 소개

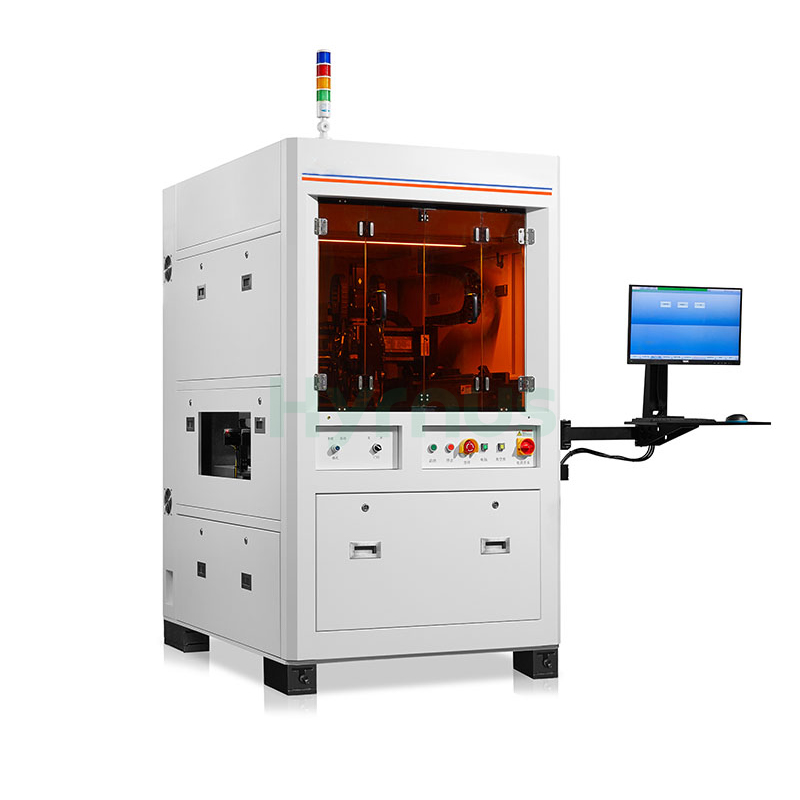

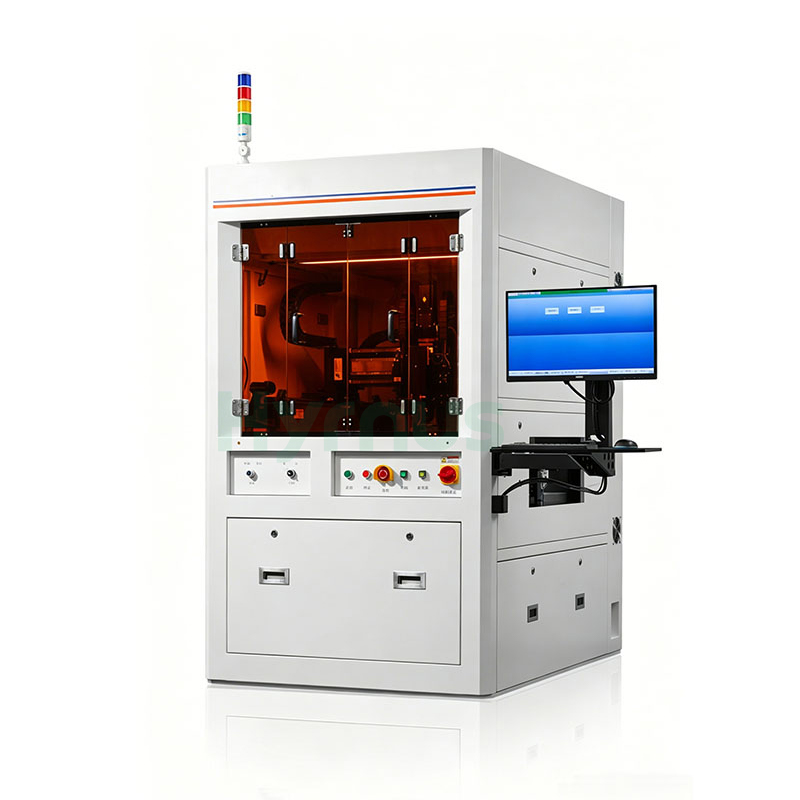

HY-UTB600 터미널 초음파 용접기이 시스템은 신에너지 전력 반도체 패키징 분야에 적용 가능한 고정밀 완전 자동 초음파 용접 시스템으로, 구리 기판, 두꺼운 구리 단자, 배선 하니스 및 전도성 버스바의 다양한 용접 요구 사항을 충족합니다. 전력 모듈, 구리 리드 프레임, IGBT/MOSFET 소자 및 다층 구리 호일 어셈블리의 대량 생산 공정에 완벽하게 적합합니다.

완전한 인라인 자동화 기능, 폐루프 실시간 공정 모니터링 모듈 및 360° 회전 가능한 작업대가 통합된 이 장비는 용접 제품의 뛰어난 일관성과 빠른 생산 처리 시간을 제공하며 장기적인 운영 및 유지 보수 비용을 절감합니다. 자동차 전력 전자 장치, 산업 제어 반도체 및 에너지 저장 부품의 대량 생산 라인에 널리 사용됩니다.

제품 특징

기술 사양



목	매개변수
모델	HY-UTB600
용접 압력	150~650N
압력 정확도	±5% (＜100N); ±3% (＞100N)
단일 지점 용접 사이클	＜1.2초
용접 강도(추력 값)	＞85kgf (HPD)
용접 위치 정확도	±0.1mm
재료 교체 시간	≤12초
용접 모드	다양한 모드: 깊이, 시간, 에너지, 깊이 + 시간
용접 공정	선형 용접
초음파 주파수	20kHz
초음파 출력	2400와트
진폭 조정 범위	50% ~ 100%
X/Y/Z축 이동 및 위치 정확도	40060080mm, ±0.01mm
작업대 회전 범위 및 정확도	0 ~ 360°, ±0.01°
전체 크기 및 무게	1100*1720*1980mm, 1800kg
