플립칩 접착 포장용 12노즐 매거진 자동 다이 본더

제품 소개

HY-GD3000 자동 다이 본더 이 장비는 모든 유형의 접착식 칩 패키징에 적합하도록 설계되었으며, 맞춤형 생산 워크플로우에 맞춰 완벽하게 프로그래밍 가능한 장착 시퀀스를 제공합니다. 자동 인라인 로딩 및 언로딩을 지원하고 최대 300×200mm 크기의 지그를 수용할 수 있으며, 자동 전환 가능한 12개의 디스펜싱 팁, 12개의 픽업 노즐 및 5개의 이젝터 핀이 포함되어 최대 12인치 웨이퍼를 처리할 수 있습니다.

이 장비는 주사기식 분배와 다중 접착제 트레이 공급을 포함한 두 가지 분배 솔루션을 제공하며, 완전 폐쇄 루프 Z축 힘 제어를 통해 10±1g의 초저접착력을 구현하여 미세 부품을 보호합니다. 또한, 플립칩 180도 회전 장착 기능이 통합되어 첨단 패키징 요구 사항을 충족합니다.

다채널 듀얼 비전 검사 시스템을 탑재하여 전체 조립 공정을 완벽하게 시각화함으로써 대량 마이크로칩 반도체 생산에 일관되고 안정적이며 초정밀한 가공 성능을 제공합니다.

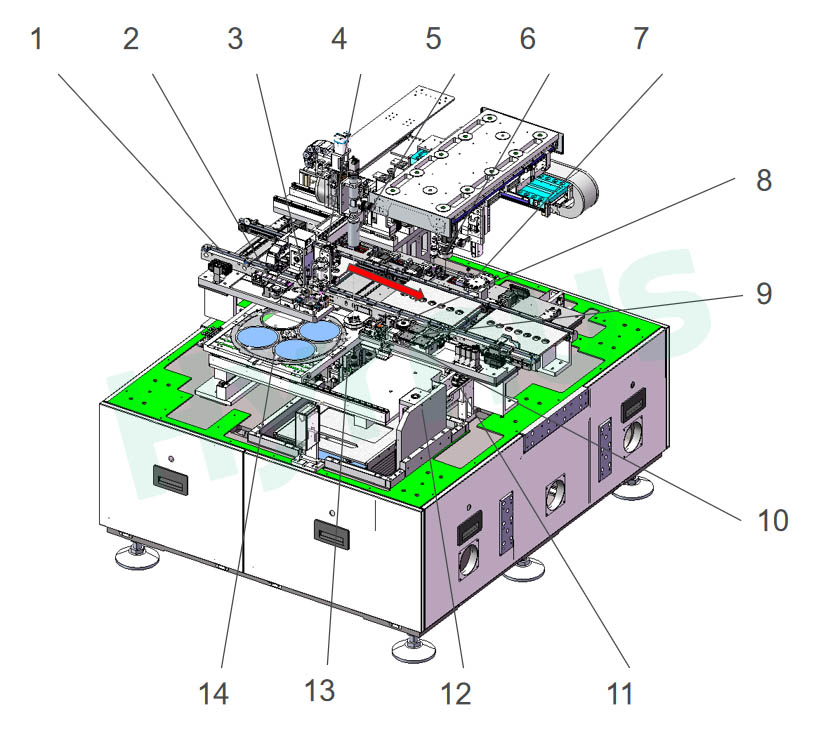

구성 요소 목록

제품 특징

1. 다양한 접착식 칩 패키징 공정 및 프로그래밍 가능한 장착 절차와 호환 가능

2. 인라인 로딩 및 언로딩 지원, 최대 고정 장치 크기: 300×200 mm

3. 자동 전환 가능한 12가지 분사 팁, 12가지 노즐 및 5가지 배출 핀

4. 최대 12인치 웨이퍼를 처리할 수 있습니다.

5. 두 가지 분사 모드: 주사기 분사 방식 및 다용도 접착제 트레이 방식

6. 완전 폐쇄 루프 Z축 힘 제어, 최소 접착력: 10±1g

7. 플립칩 마운팅 지원

8. 전체 조립 과정을 시각화함

주요 기능 모듈



구성 요소 이름	설명
컨베이어 및 접착 팁 매거진	컨베이어 폭 최대 200mm 조절 가능, 분배 및 접착 스테이션에 기계식 클램프 장착; 회전식 노즐 매거진에 최대 12개의 노즐 장착 가능
딥핑 팁 보관함 및 접착제 트레이	다양한 도트 크기에 맞는 딥핑 팁 12개 장착 가능; 두 가지 접착제를 사용할 수 있는 이중 접착제 트레이; 자동 세척 및 분사 바늘 높이 조절 기능
분배 조작기 및 CCD1	고정밀 분배를 위한 CCD가 내장된 XYZ 조작기; 침지 및 주사기 분배 지원; 접촉식 및 비접촉식 높이 측정 기능 제공
본딩 매니퓰레이터 및 CCD 위치 지정 시스템	자동 초점 CCD2는 블루 테이프 다이용, CCD3는 기판 및 다이 정렬용입니다. 선형 모터 XYZR 매니퓰레이터는 안정적인 움직임을 제공하며, 위치/토크 루프 스위치가 있는 완전 폐루프 Z축 힘 제어 시스템을 갖추고 있습니다.
플립칩 모듈, 다이 트레이 로더 및 탑뷰 CCD4	금형 위치 지정을 위한 CCD4 후면 인식 기능; 180도 회전 가능 (선택 사항)掳 플립 모듈, 플립 기능이 없는 2인치 웨이퍼 트레이 4개, 압력 센서로 노즐 힘을 보정하고, 교정판으로 접합 정확도를 검증합니다.
블루 테이프 적재 및 하역 시스템	그리퍼 매니퓰레이터는 매거진과 작업대 사이에서 파란색 테이프를 이송하고, 매거진 리프팅 유닛은 다층 파란색 테이프를 자동으로 적재/하역합니다.
이젝터 핀 시스템	상향 배출 및 하향 박리 기능을 지원하며, 다양한 크기의 금형 박리를 위한 5세트의 이젝터 핀 매거진이 포함되어 있습니다.
웨이퍼 링 작업대	XY 모듈은 정밀한 웨이퍼 이동을 제공하며, 12인치 블루 테이프 1개 또는 6인치 블루 테이프 4개를 고정하여 처리량을 높입니다.
기계 프레임	강성 및 모달 해석을 거친 주철 및 주조 알루미늄 프레임; 응력 완화 처리된 주조품은 장기간 안정적인 작동을 보장합니다.
탄창 장전 및 하역 시스템 (선택 사항)	선택 사양인 매거진 로딩/언로딩: 인라인 분배 및 접착을 위한 자동 입/출력 트레이; 완전 밀폐형 설계로 재료 오염 방지
